Схема ВРУ 380В 15кВт

[yury555]

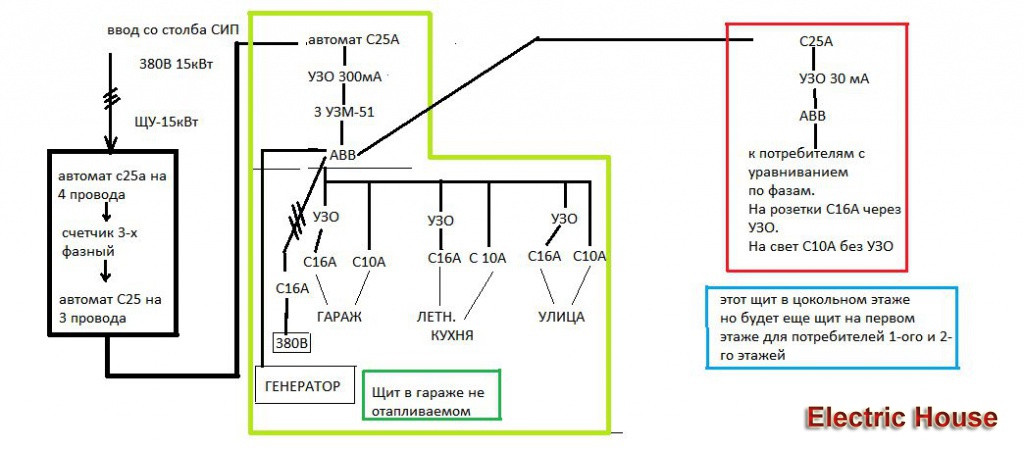

Всем доброго времени суток! Будьте добры, подскажите пожалуйста по коряво нарисованной мною схеме. Строю дом. Выделили 380В 15кВт. Приехали электрики, повесили щит учета на столбе, вывели 2 розетки и уехали. При расчете, в разговоре, я сказал что буду делать свое заземление, они посмеялись и уехали. Поселок новый- это я по поводу старости проводов и ТП. Посмотрел... у столба штырь и от него провод в ЩУ. Грозового штыря нет. Что внутри не помню, туда сейчас сложно подъехать и посмотреть. Так вот. Хочу после пристройки гаража к дому перенести ЩУ на его стену, сделать ввод в гараж, там поставить еще щит (как на рисунке)-его сложно схемой назвать, поставить там же генератор на 5 кВт и подключить через АВВ от которой пойдут провода в цоколь- отапливаемый, гараж, летнюю кухню и на уличные потребители. Из цоколя в котельную газовую (она в цоколе) и на щит первого этажа для потребителей 1 и 2 этажей. Теперь вот думаю... Гаражный щит зимой будет в холоде, а это конденсат и т.д.

Наверно не все что нарисовал можно ставить в уличный щит? Подскажите что убрать в тепло. Можно конечно перенести этот щит в цоколь и вывести в гараж только УЗО и автоматы, но это опять же куча проводов и дыр в фундаменте. Что подскажите? Ну и по схеме хотелось бы подсказок. Смотрел у знакомого щит в доме и обомлел. Щит размером с холодильник, по цене наверно как машина, внутри все светит и моргает. Уверен что его просто развели т.к. у нас народ ушлый и многое там ни к чему, но и убирать все кроме автоматов, как многие говорят " Мы всю жизнь так прожили и ни чего" я не приемлю. Хочется защитить дом и людей по максимуму но без фанатизма. Что скажите? На этом пока закончу. Удачи!

[elhouse]

Вводной автомат маловат будет. Я бы поставил 40А (ВН-32 40А).
А вот после счётчика 25А - правильно.
Вот похожие темы:
Схема электрощитка 15 квт 3 фазы
Схема 15 кВт, ВРУ и ЩР в доме

[yury555]

В том-то и дело.. электрики на время строительства ставят всем на 40А, но предупредили что по окончании стройки переставят 25 автоматы. Поэтому сразу нарисовал 25А

[elhouse]

Источник цитаты предупредили что по окончании стройки переставят 25 автоматы

Понятно, я сталкивался с такой проблемой...
Тогда дублирующий автомат после счётчика можно убрать.

[yury555]

Вот похожие темы:
Схема электрощитка 15 квт 3 фазы
Схема 15 кВт, ВРУ и ЩР в доме

Эти темы я уже перелопатил, спасибо! Но хотелось бы узнать что можно ставить в уличный щит, а что нельзя. Здесь же в темах видел что некоторые ставят какой-то маленький обогреватель в щит, но это думаю лишнее.

Отправлено спустя 2 минуты 53 секунды:
На счет второго автомата согласен... все равно он будет стоять на входе второго щита (если счетчик менять, да и к ЩУ не бегать)

[elhouse]

Источник цитаты но это думаю лишнее

Правильно думаете...
Это ставят когда в щите установлено дополнительное электронное оборудование и аккумулятор. Вот для аккумулятора и ставят подогрев.

Отправлено спустя 1 минуту 33 секунды:

Источник цитаты что можно ставить в уличный щит

Обычно вводной автомат и счётчик.

[yury555]

Наверно не правильно спросил. На стене гаража со стороны двора (улицы) будет стоять щит с автоматом и счетчиком. От него через стену вводится кабель во второй щит, который находится в гараже, который не отапливается (почти как улица). Вот про этот щит и интересуюсь. Что в нем можно расположить кроме автоматов, УЗО и АВВ. Например, УЗМ можно? Что у нас не боится отрицательных температур?

[elhouse]

Источник цитаты Например, УЗМ можно?

Можно конечно, но лучше в неотапливаемом помещении установить только ВРУ - вводной автомат и счётчик.

[yury555]

Еще есть вопросы по заземлению. Как уже говорил, у столба на котором сейчас стоит ЩУ есть штырь от которого заходит провод в ЩУ. Это получается земля. Я же хочу сделать свое заземление в гараже. кстати.. может его сделать на улице? Где лучше? Это я на счет влажности грунта. Забить метра на 3 оцинкованные шпильки d20 или побольше 3 штуки через 2.5 метра треугольником и сварить их полосой 40-она будет на глубине 40-50см. Теперь вопрос. Как сделать шину заземления в щитах? Ведь их будет 2. Объединять их или сделать чисто свою землю чтоб от соседей если что не дай Бог не прилетело? Расстояние между столбом и моим контуром метров 10. Просто не уверен что их заземление реальное, не для галочки, тем более они столб перенесли по моей просьбе и я не видел чтоб они занимались землей.

Отправлено спустя 8 минут 29 секунд:
Я конечно читал что вывод земли приварен к арматуре столба, но не видел (когда вытаскивали столб) там штырей выходящих из столба и заходящих в землю. Тем более, как здесь пишут профи, арматуру для земли использовать категорически нельзя.

[elhouse]

Вот здесь всё расписано: Заземление в частном доме
Обсуждение по заземлению: Заземление, зануление, молниезащита
Делать надо одну единую землю на весь дом и постройки.
