Помогите рассчитать токи,и проверить правильность уравнений

[inanocoder]

Помогите рассчитать токи по закону Ома,и скажите правильно ли я составил уравнения потенциалов?

Если кто может помочь с разъяснениями например по скайпу то буду премного благодарен:)
Вот логин: inanocoder
Всем заранее спасибо

[sergey_sav]

Делать нечего?! Такие простыни грузить...

ЗЫ. Рисунок перезалит.

[inanocoder]

Спасибо что поправили в моем сообщении картинку=)Просто скан был большого разрешения а я как то не заметил:(

[slavapril]

Заземляется один из узлов схемы. Т.е. на вашей схеме сообразно вашим буквенным обозначениям заземлять надо либо точку d либо точку b, и двигаться по контуру, вычисляя потенциалы. А вы заземлили середину контура между сопротивлениями. А надо узел. Иначе запутаетесь с составлением уравнений. А решать надо методом узловых потенциалов? Или все равно как?

[inanocoder]

Именно методом узловых потенциалов.
slavapril,Можете помочь сделать правки и выполнить верный расчет?

[slavapril]

Если еще актуально - пишите. Я вам решил. Скину сюда - на форум...И потенциальную диаграмму рисовать или сами сможете?

Добавлено спустя 3 часа 39 минут 2 секунды:

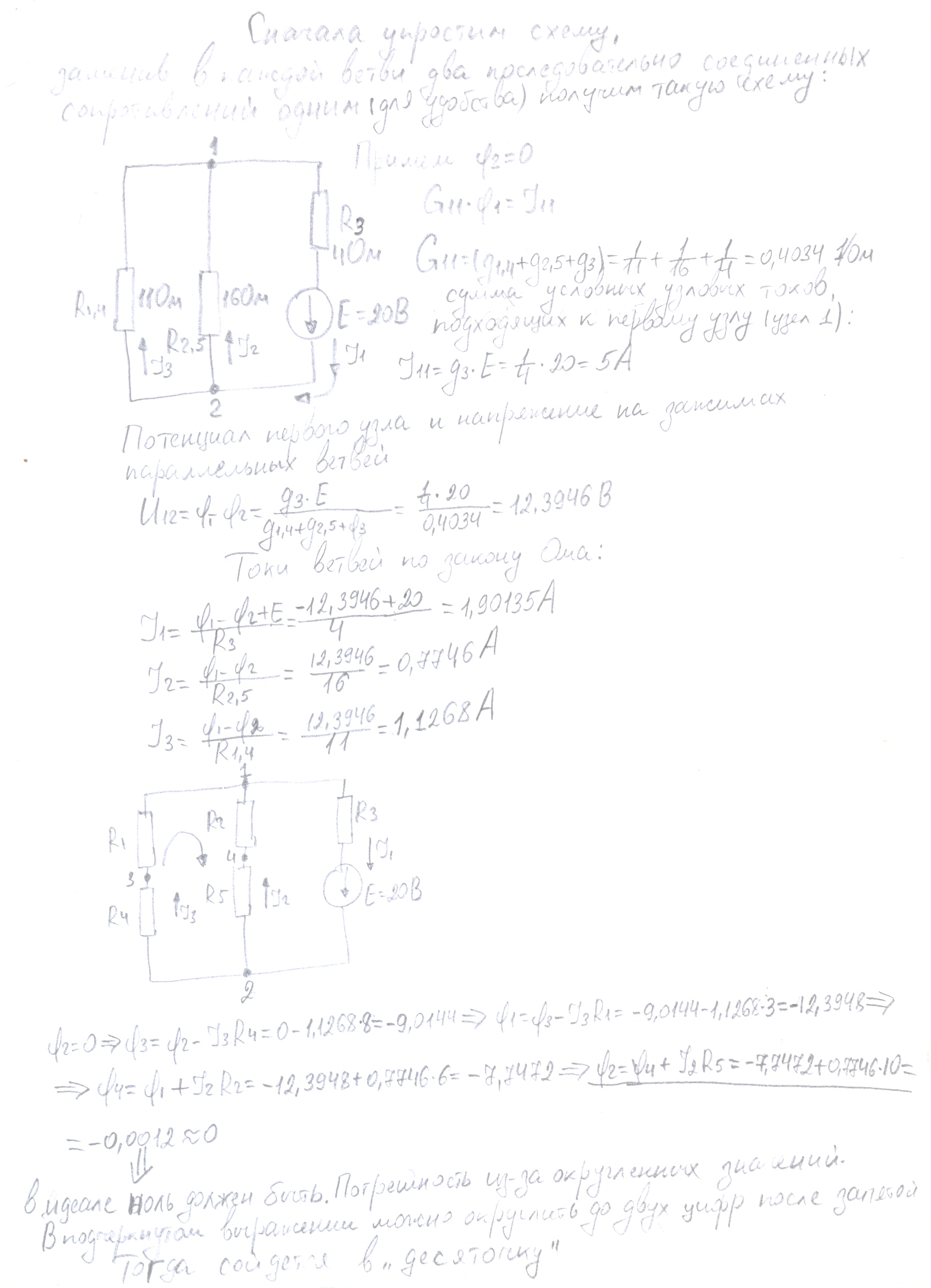

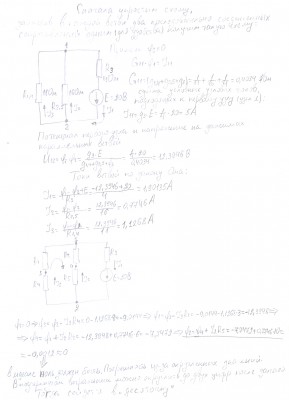

решение

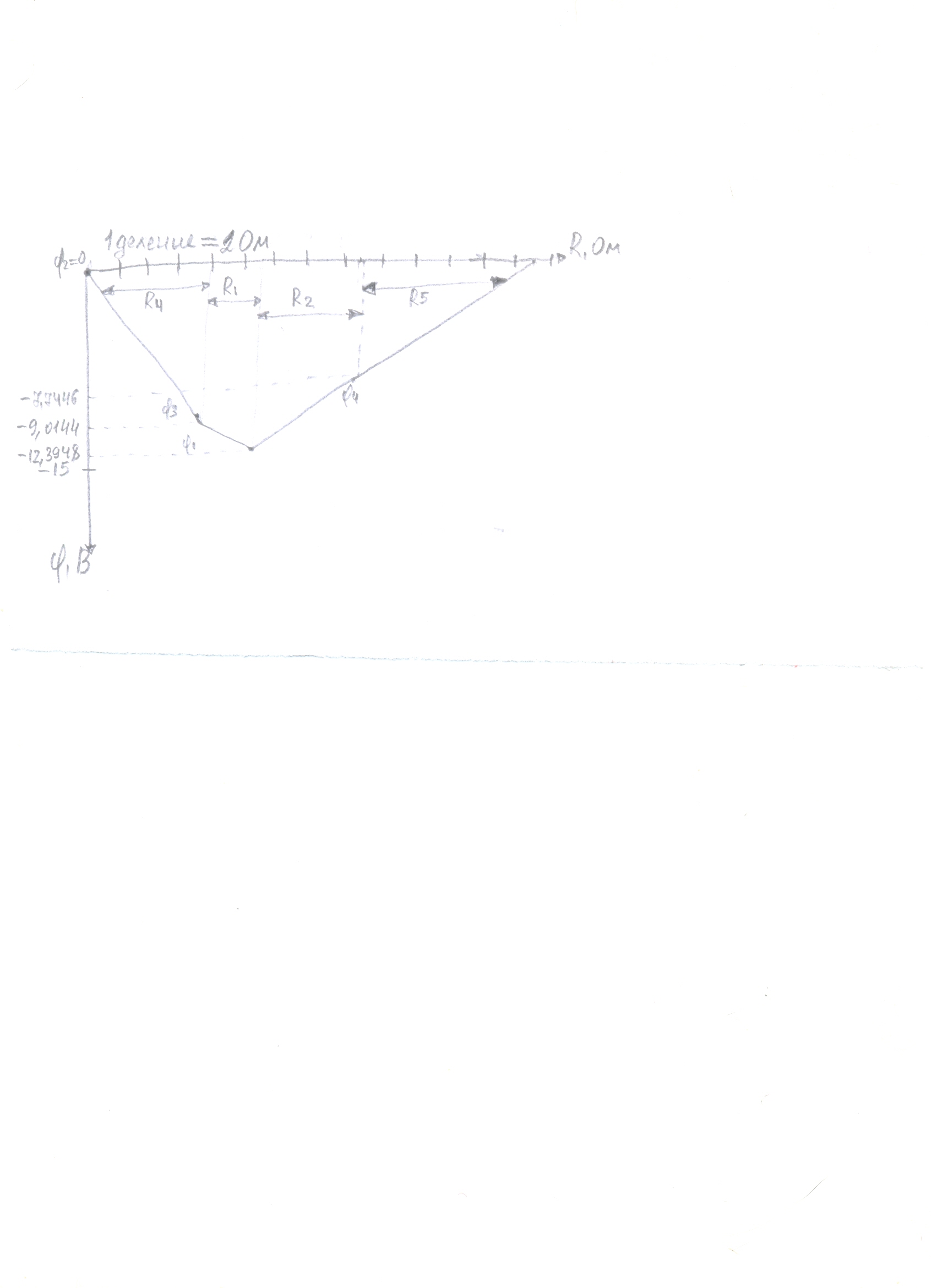

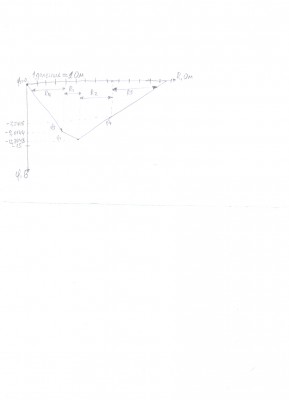

диаграмма

Ну, вроде, готово...
