Ремонт дугостаторного пресса ФБ1732

[Электронщик]

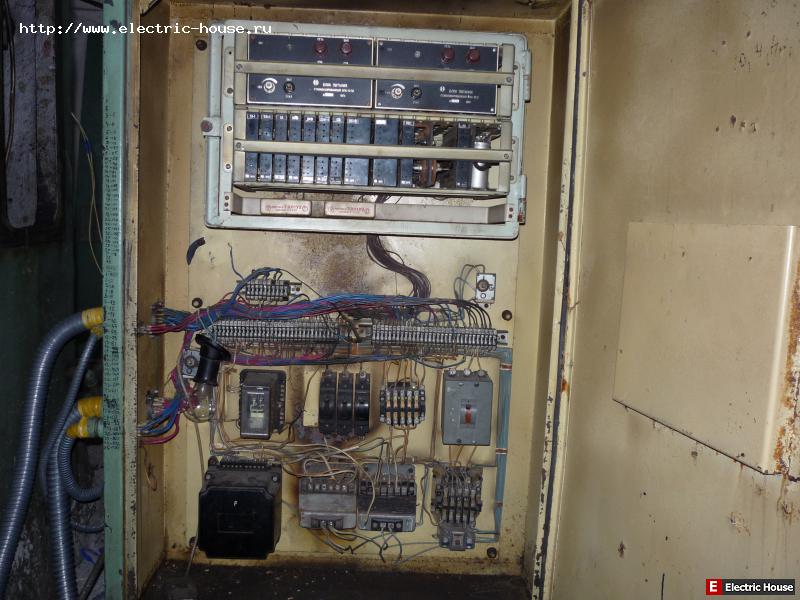

Уважаемые форумчане прошу помощи в ремонте пресса ФБ1732. При перевозке пресса все жгуты топором. Восстанавливала "бригада" электриков по одному проводу по маркировке. Схема отсутствует. Есть схема, документация на ФБ1732А, но она не совпадает. Отрабатывает цикл: растормаживание, ход в низ (под своим весом), возврат, останов. Нет рабочего хода в низ (удара), при принудительном замыкании реле (аналог Р3 в схеме ФБ1732А) происходит рабочий ход в низ (удар). Переделывать на релейную схему нет времени. На фото блок управления (вверху) с данной схемой не сталкивался. Если есть какие нибудь наработки или документация можно в личку.

[Электронщик]

Просматривал сайты, их очень много станок, паспортстанка, паспортZ и т.д. У меня есть документация на ФБ1732А, но я отмечал что она не совпадает с ФБ1732 вся проблема в блоке управления, с таким не работал. В ФБ1732А релейная схема управления, с таким оборудованием проблем нет. В отношении сайтов с платной документацией то даже в образцах видно что в оглавлении паспорта одно, в образцах другое. Там сидит девочка и ей глубоко с какой системой управления вам нужен паспорт или документация. Отдать 3,5 рубля за кота в мешке, жаба давит.

[slavapril]

Отрабатывает цикл: растормаживание, ход в низ (под своим весом), возврат, останов.

А должен быть какой? Вместо "под своим весом" должен быть "рабочий ход вниз"?

при принудительном замыкании реле (аналог Р3 в схеме ФБ1732А) происходит рабочий ход в низ (удар)

Искать цепь питания на это реле.

нет времени.

Оборудование все-таки специфичное. Тут таки надо читать схему, таки находить время и разбираться.
А нельзя скинуть сюда всю документацию (скан, например) на него? Пусть даже с индексом А. Мне интереса ради. Я бы с помощью ворда и граф.редактора хороший паспорт бы сделал. Заодно бы разобрался - на будущее.

[Электронщик]

Спасибо за участие Slavapril. После нажатия на педаль управления, происходит растормаживание ротора дугостатора и начинается ход в низ. При вхождении флажка в БВК происходит включение реле управления питанием дугостаторных обмоток (открываются тиристоры хода в низ), время нахождения флажка в БВК "ход в низ, сила удара" определяет степень разгона ротора (силу удара), при выходе флажка из БВК дальнейшее движение осуществляется по инерции.

При входе следующего флажка в БВК "окончание хода в низ, включение хода в верх" происходит коммутация тиристоров управления дугостаторными обмотками (меняются фазы ) происходит подъем в верх до срабатывания следующего БВК "останов" Этим циклом через БВК управляет данный "черный" ящик, блок управления. С выхода БВК сигнал управления на разгон в блок управления поступает, далее данный девайс должен подать питание на реле управления тиристорами "ход в низ" , но должен и выдает не совместимы. Оборудование довольно таки распространенное, схему и инструкцию отсканирую и скину чуть позже (под рукой нет), для общего развития могу предложить кусочек информации (то что под рукой)

Press_F1730.pdf

(1.75 МБ) Скачиваний: 39

[Фёдорович]

Уже лет 20 не занимаюсь наладкой, но пресс о котором здесь идёт речь помню. У него плоский ротор большого диаметра с вертикальным винтовым валом. К сожалению документацией помочь не могу, но могу лишь посоветовать не опускать руки и ждать пока кто пришлёт схему, а ведь можно попробовать разобраться самому. Вдруг никто не сможет помочь. Я всегда надеялся только на себя, правда мне было легче, тогда интернета не было и надеяться на дядю... не вариант.

[Электронщик]

Согласен на счет дяди. Раньше ходили пешком и везде успевали. Документация была в каждом цеху и деньги за неё ни кто не просил. В ПТУ учили токарей, координатчиков, фрезеровщиков, электриков. Найдите сейчас хорошего молодого специалиста. Сейчас станки в основе своей с программным управлением (ЧПУ, контроллеры и т.д.), требующие более высокого уровня подготовки, как правило импортные и без документации. На дядю не надеемся ремонтируем сами, ручками и головой. А форумы для того и созданы чтобы люди помогали друг другу. Вы на форум заходите тоже наверняка не картинки посмотреть.

[Фёдорович]

Вы на форум заходите тоже наверняка не картинки посмотреть.

Не в бровь, а в глаз. Захожу не только сюда, а и в другие. Как говорят, век живи- век учись. Удачи.
