3-фазный двигатель циркулярки медленно работает и греется

Сообщение J.C » 27 июл, 2013 21:53

Здравствуйте. У деда есть самодельная циркулярка, в какой-то момент перестала работать. Отдали электрику на перемотку, при подключении дед возможно что-то напутал/оторвал, пробовал и так и сяк - мотор крутится не на полную мощность и греется. Раньше такого не было stop)) . Я сфотографировал циркулярку с разных ракурсов, пометил штрихами провода, идущие к двигателю. Из них провод, помеченный тремя штрихами, я так понял это масса. Помогите пожалуйста правильно подключить ;;1): .
P.S. Фотографии кликабельны.
Для просмотра ссылки необходимо зарегистрироваться! Для просмотра ссылки необходимо зарегистрироваться! Для просмотра ссылки необходимо зарегистрироваться! Для просмотра ссылки необходимо зарегистрироваться! Для просмотра ссылки необходимо зарегистрироваться! Для просмотра ссылки необходимо зарегистрироваться! Для просмотра ссылки необходимо зарегистрироваться! Для просмотра ссылки необходимо зарегистрироваться! Для просмотра ссылки необходимо зарегистрироваться!

3-фазный двигатель циркулярки медленно работает и греется

Сообщение Похожие темы » 27 июл, 2013 21:53

Посмотрите здесь:
Как подключить 3 фазный двигатель
Как опознать 3-х фазный двигатель по виду ?
3х-фазный двигатель на 220В (звезда)
3х фазный двигатель, Защита от тока утечки
Подключить асинхронный 3 фазный двигатель в однофазную сеть
Вопросы и ответы по электрике

Аватара пользователя
nikola
Russia
Гуру клуба
Гуру клуба
Старший энергетик
Старший энергетик

Re: 3-фазный двигатель циркулярки медленно работает и греется

Сообщение nikola » 28 июл, 2013 11:21

Что написано на шильдике? Фото.
Попробуйте собрать по схеме "треугольник".
Важно - не перепутать начало и концы обмоток. Прозвоните.
Когда соберете померийте ток в пусковой и рабочей обмотке на х.х и под нагрузкой.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
J.C
Автор темы
Russia
Заглянувший

Re: 3-фазный двигатель циркулярки медленно работает и греется

Сообщение J.C » 29 июл, 2013 23:23

Спасибо большое за ответ ;;1): . Мне тоже посоветовали соединить треугольником. Буду искать цешку.

Аватара пользователя
nikola
Russia
Гуру клуба
Гуру клуба
Старший энергетик
Старший энергетик

Re: 3-фазный двигатель циркулярки медленно работает и греется

Сообщение nikola » 30 июл, 2013 3:15

Есть такая старенькая статья. Давно вырвал листки с этой статьей из журнала "СДЕЛАЙ САМ", до сих пор хранятся.
Почитайте, будет полезно.
.................................................
Поярков А. В.
Научно-популярная серия "СДЕЛАЙ САМ"
М., Знание, 2/1992
.................................................
ТРЕХФАЗНЫЙ ДВИГАТЕЛЬ И 220 В
Часто возникает необходимость в подсобном хозяйстве подключать трехфазный электродвигатель, а есть только однофазная сеть (220 В). Ничего, дело поправимое. Только придется подключить к двигателю конденсатор и он заработает.
Емкость применяемого конденсатора, зависит от мощности электродвигателя и рассчитывается по формуле
С = 66·Рном ,
где С - емкость конденсатора, мкФ, Рном - номинальная мощность электродвигателя, кВт.
То есть можно считать, что на каждые 100 Вт мощности трехфазного электродвигателя требуется около 7 мкФ электрической емкости.
Например, для электродвигателя мощностью 600 Вт нужен конденсатор емкостью 42 мкФ. Конденсатор такой емкости можно собрать из нескольких параллельно соединенных конденсаторов меньшей емкости:
Cобщ = C1 + C1 + … + Сn

Итак, суммарная емкость конденсаторов для двигателя мощностью 600 Вт должна быть не менее 42 мкФ. Необходимо помнить, что подойдут конденсаторы, рабочее напряжение которых в 1,5 раза больше напряжения в однофазной сети.
В качестве рабочих конденсаторов могут быть использованы конденсаторы типа КБГ, МБГЧ, БГТ. При отсутствии таких конденсаторов применяют и электролитические конденсаторы. В этом случае корпуса конденсаторов электролитических соединяются между собой и хорошо изолируются.
Отметим, что частота вращения трехфазного электродвигателя, работающего от однофазной сети, почти не изменяется по сравнению с частотой вращения двигателя в трехфазном режиме.
Большинство трехфазных электродвигателей подключают в однофазную сеть по схеме «треугольник» (рис. 1). Мощность, развиваемая трехфазным электродвигателем, включенным по схеме «треугольник», составляет 70-75% его номинальной мощности.
Рис 1. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник»
Рис 1.
(8.01 КБ) 4334 скачивания
Рис 1.
(8.01 КБ) 4334 скачивания


Трехфазный электродвигатель подключают так же по схеме «звезда» (рис. 2).
Рис. 2. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «звезда»
Рис 2.
(8.04 КБ) 4334 скачивания
Рис 2.
(8.04 КБ) 4334 скачивания

Чтобы произвести подключение по схеме «звезда», необходимо две фазные обмотки электродвигателя подключить непосредственно в однофазную сеть (220 В), а третью - через рабочий конденсатор (Ср) к любому из двух проводов сети.

Для пуска трехфазного электродвигателя небольшой мощности обычно достаточно только рабочего конденсатора, но при мощности больше 1,5 кВт электродвигатель либо не запускается, либо очень медленно набирает обороты, поэтому необходимо применять еще пусковой конденсатор (Сп). Емкость пускового конденсатора в 2,5-3 раза больше емкости рабочего конденсатора. В качестве пусковых конденсаторов лучше всего применяют электролитические конденсаторы типа ЭП или такого же типа, как и рабочие конденсаторы.
Схема подключения трехфазного электродвигателя с пусковым конденсатором Сп показана на рис. 3.
Рис. 3. Схема подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник» с пусковым конденсатором Сп
Рис 3.
(6.01 КБ) 4334 скачивания
Рис 3.
(6.01 КБ) 4334 скачивания

Нужно запомнить: пусковые конденсаторы включают только на время запуска трехфазного двигателя, подключенного к однофазной сети на 2-3 с, а затем пусковой конденсатор отключают и разряжают.

Обычно выводы статорных обмоток электродвигателей маркируют металлическими или картонными бирками с обозначением начал и концов обмоток. Если же бирок по каким-либо причинам не окажется, поступают следующим образом. Сначала определяют принадлежность проводов к отдельным фазам статорной обмотки. Для этого возьмите любой из 6 наружных выводов электродвигателя и присоедините его к какому-либо источнику питания, а второй вывод источника подсоедините к контрольной лампочке и вторым проводом от лампы поочередно прикоснитесь к оставшимся 5 выводам статорной обмотки, пока лампочка не загорится. Загорание лампочки означает, что 2 вывода принадлежат к одной фазе. Условно пометим бирками начало первого провода С1, а его конец - С4. Аналогично найдем начало и конец второй обмотки и обозначим их C2 и C5, а начало и конец третьей - СЗ и С6.

Следующим и основным этапом будет определение начала и конца статорных обмоток. Для этого воспользуемся способом подбора, который применяется для электродвигателей мощностью до 5 кВт. Соединим все начала фазных обмоток электродвигателя согласно ранее присоединенным биркам в одну точку (используя схему «звезда») и включим двигатель в однофазную сеть с использованием конденсаторов.

Если двигатель без сильного гудения сразу наберет номинальную частоту вращения, это означает, что в общую точку попали все начала или все концы обмотки. Если при включении двигатель сильно гудит и ротор не может набрать номинальную частоту вращения, то в первой обмотке поменяйте местами выводы С1 и С4. Если это не помогает, концы первой обмотки верните в первоначальное положение и теперь уже выводы C2 и С5 поменяйте местами. То же самое сделайте в отношении третьей пары, если двигатель продолжает гудеть.

При определении начал и концов фазных обмоток статора электродвигателя строго придерживайтесь правил техники безопасности. В частности, прикасаясь к зажимам статорной обмотки, провода держите только за изолированную часть. Это необходимо делать еще и потому, что электродвигатель имеет общий стальной магнитопровод и на зажимах других обмоток может появиться большое напряжение.

Для изменения направления вращения ротора трехфазного электродвигателя, включенного в однофазную сеть по схеме «треугольник» (см. рис. 1), достаточно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй фазной обмотки статора (V).

Чтобы изменить направление вращения трехфазного электродвигателя, включенного в однофазную сеть по схеме «звезда» (см. рис. 2, б), нужно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй обмотки (V). Направление вращения однофазного двигателя изменяют, поменяв подключение концов пусковой обмотки П1 и П2 (рис. 4).

При проверке технического состояния электродвигателей нередко можно с огорчением заметить, что после продолжительной работы появляются посторонний шум и вибрация, а ротор трудно повернуть вручную. Причиной этого может быть плохое состояние подшипников: беговые дорожки покрыты ржавчиной, глубокими царапинами и вмятинами, повреждены отдельные шарики и сепаратор. Во всех случаях необходимо детально осмотреть электродвигатель и устранить имеющиеся неисправности. При незначительном повреждении достаточно промыть подшипники бензином, смазать их, очистить корпус двигателя от грязи и пыли.

Чтобы заменить поврежденные подшипники, удалите их винтовым съемником с вала и промойте бензином место посадки подшипника. Новый подшипник нагрейте в масляной ванне до 80° С. Уприте металлическую трубу, внутренний диаметр которой немного превышает диаметр вала, во внутреннее кольцо подшипника и легкими ударами молотка по трубе насадите подшипник на вал электродвигателя. После этого заполните подшипник на 2/3 объема смазкой. Сборку производите в обратном порядке. В правильно собранном электродвигателе ротор должен вращаться без стука и вибрации.

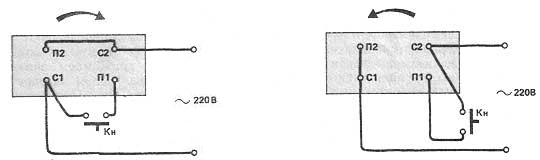

Рис. 4. Изменение направления вращения ротора однофазного двигателя переключением пусковой обмотки
Рис 4.

................................................................

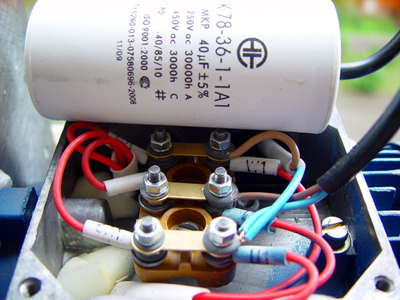

Конденсаторы лучше заменить на современные.
Рис 5.

................................................................

Удачи.
