Подключение электродвигателя

[M600]

Здравствуйте!
Подвернулся под руку эл двигатель турбины кондиционера. Выход 4 провода - синий, чёрный, красный, жёлтый. Обмотки залиты эпоксидкой, на шильдике надпись СМ-100 и больше ничего. Разбил эпоксидку, там единственная катушка с 2_мя обмотками. Синий провод был сразу удалён - нужен был только для опроса термофьюза двигателя (разомкнут - кондей не запускается). Термофьюз тоже был выпаян, ибо разбился вместе с эпоксидкой. Сама катушка не повреждена. В сухом остатке имеем следующее:

Правильно ли я понимаю, что у него 2 скорости? Или может быть 3? Чёрный-Желтый и Чёрный-Красный. А что, если Жёлтый-Красный?
Как его подключить напрямую, без блока электроники?
P.S. На блоке имеется конденсатор 1,5 мФ 450В, к тому блоку он отношения явно не имеет и относится скорее к двигателю.
P.P.S. Отследить питание от розетки до блока и двигателя не представляется возможным, всё распаяно и разорвано.

[jovani]

На рисунке нарисована что черн-красн=110 ом если в статоре одна катушка то сопр. должен быть 220 ом, если не так то у вас скорее всего черн-желт обмотка вспомогательная и подключить можете через конденсатор. Я так думаю!!!

[M600]

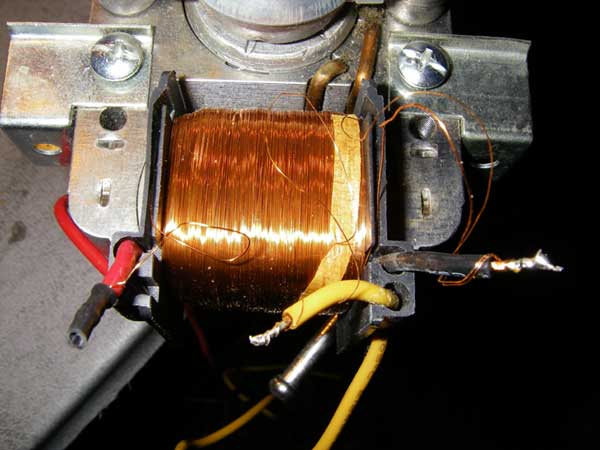

фото (2 мб, макро):

Фото уменьшил

[FRIM@N]

черный соединить с красным через конденсатор и желтый и красный в сеть

[M600]

Решил поэкспериментировать, подключал через ЛАТР, гнал от 50в и до 220. Выяснилось следующее:
Красный-Жёлтый - низкие обороты при 220, катушка греется еле заметно (за 15 мин теста не выше 40-45 градусов)
Красный-Чёрный - высокие при 220, ничего не греется вообще
Жёлтый-Чёрный - 50в 0 реакции, на примерно 80в сработала защита ЛАТРа
Всё делалось без конденсатора.
В связи с этим новые вопросы:
можно ли оставить подобную схему включения (с изменением скорости) и обязателен ли там конденсатор?

[jovani]

Конденсатор эта емкость который помогает двигателю при пусковом моменте набрать ном. скорость, и если без кондена ваш двигатель на 220в работает нормально то можно!!!

[Manley]

Купил деревообрабатывающий станок Дм-19240 и не могу его подключить. По инструкции работает от 220 в.На двигателе выходят 6 концов с следующим обозначение-Z2W2 U2 V2 и Z1W1 U1 V1. 2 конденсатора подключены на заводе к концам V2и Z1W1 V2 U2. При подключении от переключателя вращения к концам по заводской схеме U1U2 Z1Z2, конец катушки V1 остается не подключенным. По логике не правильно подключены конденсаторы. Как подключить я не знаю. Кстати замеряя сопротивление катушек они почему то разные- 07 ом 1,5 ома и 3 ома.

[sergey_sav]

По логике не правильно подключены конденсаторы. Как подключить я не знаю.

1. Какую логику включали?
2. Поставьте запятые, а то не ясно какие концы обмоток соединены между собой.

[sergey_sav]

Рассматривайте заводские подключения, как "чёрный ящик"

Примечание:
U1 U2 первичная обмотка
Z1 Z2 вторичная обмотка

[Борис 62]

Вчера при покупке в магазине электротовары станка МД-19240 не смогли запустить электродвигатель по следующим причинам:
1. Двигатель имеет 6 выводов с различным сопротивлением, отсутствует маркировка выводов.
2. На двигателе отсутствует табличка с указанием его характеристик (еще на трех станках имеющихся на складе таблички срублены)
3. Из прилагаемой принципиальной схемы невозможно понять принцип по которой подключен двигатель.
Прошу выслать принципиальную схему поскольку экспериментировать или реконструировать новое оборудование нет никакого желания
Заранее спасибо. С уважением Борис
схема имеется в данной теме.

[FRIM@N]

А если схема имеется зачем ее куда-то высылать?

[slavapril]

Прошу выслать принципиальную схему

схема имеется в данной теме

А если схема имеется зачем ее куда-то высылать?

что-то я тоже юмора не понял...

[sergey_sav]

что-то я тоже юмора не понял...

Просто автор темы перепутал техподдержку производителя с нашим форумом....
Автору.
"Борис, ты не прав." ©
