Как проверить трансформатор на КЗ витки

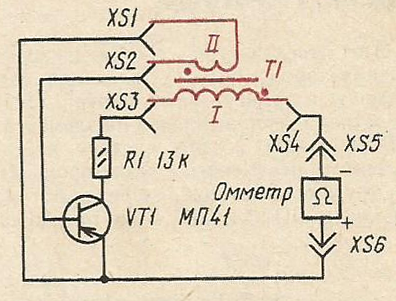

Есть ли в обмотках короткозамкнутые (КЗ) витки, поможет простая схема.
Проверяемый трансформатор TI подключают (с соблюдением фазировки, если она известна) к каскаду, выполненному на транзисторе VTI и омметру, установленному в режим измерения больших сопротивлений («X 1000»). В коллекторную цепь транзистора включают обмотку с большим числом витков (а значит, и с большим сопротивлением), а в базовую — с меньшим. Если коэффициент трансформации близок к единице, порядок подключения обмоток роли не играет. Омметр с транзисторным каскадом и трансформатором образуют блокинг-генератор — генератор коротких импульсов. Появляющиеся в коллекторной цепи транзистора импульсы тока отклоняют стрелку омметра от условного нуля отсчета. Для определения нуля отсчета нужно (после установки нуля омметра) замкнуть гнезда XS1 и XS2. а верхний по схеме щуп омметра подключить к гнезду XS3. Деление, до которого отклонится стрелка омметра, и будет нулем отсчета.
Если после подключения трансформатора стрелка омметра стоит на нуле отсчета, меняют местами выводы первичной или вторичной обмотки. Если и в этом случае стрелка остается на месте, значит, в одной иэ обмоток есть КЗ витки. Причем устройство реагирует даже на один КЗ виток.
Таким способом можно проверять согласующие и выходные трансформаторы 3Ч, выходные трансформаторы кадровой развертки, трансформаторы задающих генераторов кадровой развертки, выходные трансформаторы строчной развертки и другие аналогичные. Важно, чтобы коэффициент трансформации их не превышал статического коэффициента передачи используемого в устройстве транзистора VT1 (он должен быть германиевым). Для большинства случаев достаточно установить транзистор с h21э более 45.
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
-
- Сообщение
Re: Как проверить трансформатор на КЗ витки
и почему только германиевые? чем кремний хуже?
-
- Сообщение
Re: Как проверить трансформатор на КЗ витки
СетХеор писал(а):почему только германиевые?
Область напряжений базового перехода у германиевых находится в пределах 0,1-0,4 В, а для кремниевых транзисторов от 0,4 до 1,2 В. То есть при замене германиевого транзистора кремниевым, кремниевый окажется закрытым и ток через него протекать не будет. А когда мы работаем со стрелочным омметром, там на его выходе небольшое напряжение (в режиме измерения сопротивлений). Да и падение напряжения на переходе германиевого будет поменьше. Поэтому и рекомендуют германиевый . Хотя по токам утечки кремний лучше. А МП(с холодносварным корпусом)кругом у всех дома валяются, кто занимался этим делом. У меня целая стограммовая банка из-под кофе Не считая нераспаянных плат...Пишите - вышлем
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
Re: Как проверить трансформатор на КЗ витки
slavapril писал(а): если сделать подборку в соответствующем разделе
...было-бы весьма неплохо! А то порой ищешь нужную схему пол дня листая журналы, страницы. И подраздел "СХЕМЫ" наверное сделать отдельный в радиотехнике, электронике...ИМХО
-
