Описание работы:

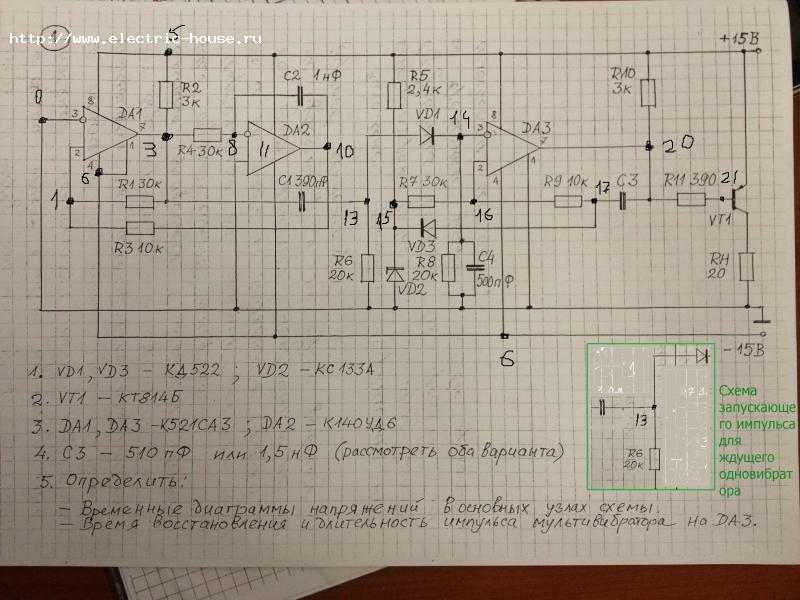

Компаратор DA1 и интегратор DA2:
DA1 и DA2 работают совместно-согласованно. DA2 является генератором линейно изменяющегося импульса (ГЛИН), так как емкость C2 заряжается постоянным током. Напряжение на выходе компаратора изменяется от -15 В до +13 В, так как на резисторе R2 падает 2 вольта, U_3=E (R1||R4)/(R2+R1||R4)=12.5
После включения питания на выходе компаратора устанавливается высокий уровень +12.5 В. Конденсатор C1 заряжается по цепи R2-C1-R6. Емкость C2 начинает перезаряжаться с + 5В до -4.3В, так как при достижении -4,3В ток через R3 будет 0,43 mA и ток через R1 будет 0,43mA. Следовательно дальнейшее уменьшение напряжения на выходе интегратора (узел 10) приведет к переключению компаратора на -15В, так как напряжение на неинвертирующем входе DA1 поменяет знак. Далее C2 вновь будет заряжаться от -4,3В до +5В. Потенциал на неинвертирующем входе компаратора будет увеличиваться и при достижении 0, компаратора вновь переключиться. Далее процесс повториться.
Длительность импульса находим из условия заряда емкости С2 постоянным током:
Скачок на неинвертирующем входе компаратор (узел 1) на 6.9 В, потому что на выходе интегратора (узел 10) 5 В, на выходе компаратора (узел 3) 12,5 В.
Выходом обоих блоков (DA1 и DA2) является узел 13. Напряжение на нем зависит от перезаряда емкости C1.
Скачок напряжения в узле 13 на -27 В, так как С1 зарядится до 12,5 В, плюс к этому на выходе компаратора (узел 3) будет -15 В. В итоге получаем -12,5 – 15 = -27,5 В.
Ждущий одновибратор (DA3):
Вырабатывает одиночные импульсы при приходе на его инвертирующий вход положительного запускающего импульса. Когда подается питание, на выходе компоратора устанавливается высоким уровень 15 В и емкость С3 начинает заряжаться по цепи R10 – C3 – VD3. Узел 15 имеет фиксированный потенциал 3.3 В, который задает стабилитрон. Когда приходит запускающий импульс на инвертирующий вход компаратора (узел 14),DA3 перещелкивается, на его выходе устанавливается низкий уровень 0 В, конденсатор С3 начинает разряжаться по цепочке R7 – R9 – C3 – ключ – земля. Потенциал неинвертирующего входа увеличивается, инвертирующий уменьшается, когда эти уровни сравниваются компаратор переключается и будет ждать прихода следующего запускающего импульса.
