Блок питание для монитора NEС L:194F2

[ВИТАЛИЙ ЙЙ]

Вопрос такой : при подачи на монитор 380 вольт (отгорел ноль ) вышел из строя монитор
после того ,как я заменил предохранитель --произошло замыкание


около предохранителя стоят два конденсатара --есть предположение ,что если поменять их - то можно починить блок !
маркеровки на них нет !
вариант второй - купить новый блок !
какие будут советы !

[миш]

я еще не справляю наступающий но мне так кажется

вариант второй - купить новый блок !

[elhouse]

Виталь, купи новый ...

[ВИТАЛИЙ ЙЙ]

этот монитор хотел восстановить ,что бы использовать для камеры (которую можно поставить в подъезд )
а так конечно он уже старый --его ставил лет 6 назад (для видео наблюдения )
есть третий вариант - отдать папе !
здесь нет ни паяльника не деталей --так бы сам по паял !

[Калямба]

можно починить блок

попытаться можно....правда ремонт может оказаться неоправданно дорогим
...указанные "конденсаторы" - это не конденсаторы. Один из них суппрессор (подавитель перенапряжений), второй ...типа.. термо-предохранитель...бывает мощный резистор в несколько Ом......вобщем если заинтересуешься можно поподробнее...
PS кстати если суппрессор сработал нормально и отсек 380....может остальное в порядке

[ВИТАЛИЙ ЙЙ]

цель письма как бы была в том ,что бы узнать маркеровку этих двух деталей ---если после их замены толку не будет ,то конечно мне чинить самому - смысла нет !

[elhouse]

Попробуй ...

[ВИТАЛИЙ ЙЙ]

Калямба -- напиши что конкретно надо купить и какой куда в паять !

[slavapril]

Суппрессор ставится параллельно нагрузке, так что при стабилизированном напряжении можно выкинуть. Термо, наоборот, закоротить. Надо, в общем-то, посмотреть какой из сгоревших элементов и как был включен.Суппрессор выкинуть, термо заменить. Но всё осторожно

[Калямба]

конкретно надо купить и какой куда в паять

Дык сначала лучше измерить цэшкой...суппрессор исправный должен показывать обрыв, Термо...короткое или R...0,2...2 Ом

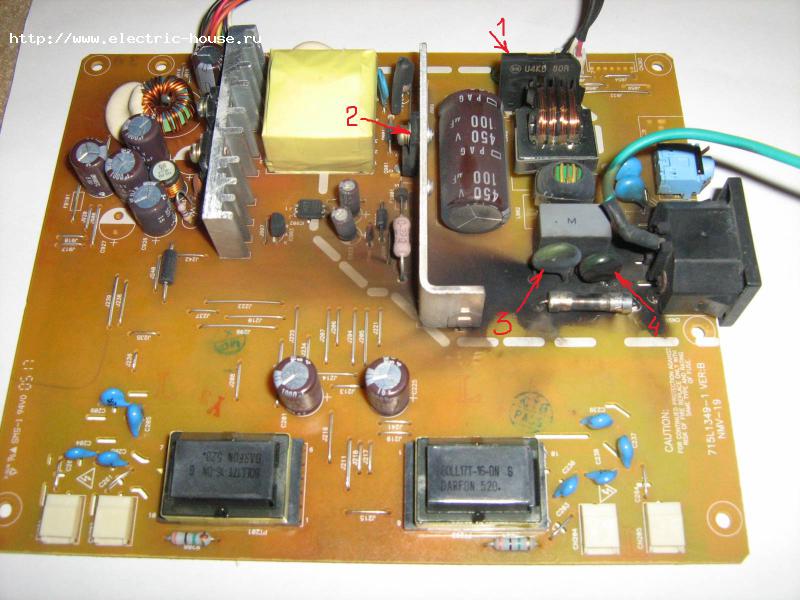

4. - суппрессор
3. - термо
1. выпрямительный мост (4 диода)
2. транзистор
...судя по фото -
4. -в топку, разъем питания разобрать или выпаять совсем, всю гарь, копоть отчистить, отмыть убрать подгары- если есть
....пробовать включать - вместо предохранителя лампу накаливания ватт 250-300....если горит в полный накал - короткое осталось...смотреть мост, конденсатор-электролит, транзистор

[nikola]

Проще узнать в мастерской. Электроника столько времени отнимает, пусть этим занимаются те - кто должен заниматься! Сбережешь себе нервы.

[Practik]

Супрессор-красиво звучит.Но что-то мне подсказывает(интуиция или новогоднее состояние),что это варистор,а рядом термистор PTC.Для полной уверенности неплохо было бы узнать позиционное обозначение на плате.(VR,TR,CR или иное?).

[ВИТАЛИЙ ЙЙ]

там же видно ---var nr 901

[Practik]

var-VR-варистор.

[Калямба]

Но что-то мне подсказывает(интуиция или новогоднее состояние),что это варистор

Согласен! Обозначение на плате в виде зигзага воспринял как симметричный диод....варистор типа переменного R обозначается с буковкой U....
да и х с ним ....все равно в топку...

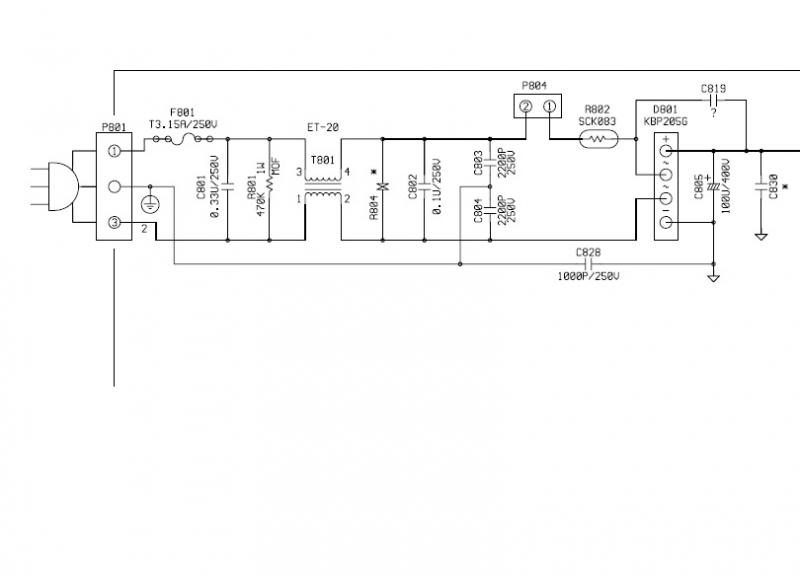

схему БП NEС L:194F2 не нашел....вот нечто похожее от NEK LCD1550ME

[ВИТАЛИЙ ЙЙ]

глядя на схему --эти две детали вообще можно выкинуть !

[nikola]

Добавлю, немного не профессионально, но при подаче 380В вместо 220В могло сгореть все что может сгореть. Самый худший вариант. Лучше разобраться из-за чего это произошло, чтобы не повторить ошибки, которая очень опасна и для жизни в том числе.

[Калямба]

Не...одна из них R802....без нее работать не будет ...а R804 действительно можно просто выкусить бокорезами и пробовать через ЛН

[ВИТАЛИЙ ЙЙ]

Интересно то ,что монитору досталось больше всего! У ББП (питание камер )сгорел предохранитель----у регистратора -сгорел блок питания подключенный к другому ббп
а вот монитор -предохранитель не спас !--хотя когда разобрал его - то там обнаружил остатки от жучка (не кто не признаётся об его установке )

[Калямба]

обнаружил остатки от жучка

...поэтому больше всех и досталось...(варистор или супрессор-(ОПН) при перенапряжении резко уменьшают свое внутреннее сопротивление - вызывая протекание увеличенного тока через себя - предохранитель перегорает - ОПН возвращается в исходное состояние...меняем предохранитель и дальше все работает. НО ток через ОПН не должен превышать определенных значений.....а тут ЖУЧЕК!!!!! - результат - ОПН тоже сгорел (на коротком)
