Автоматические выключатели и предохранители в проекте
Помогите, пожалуйста, консультацией.

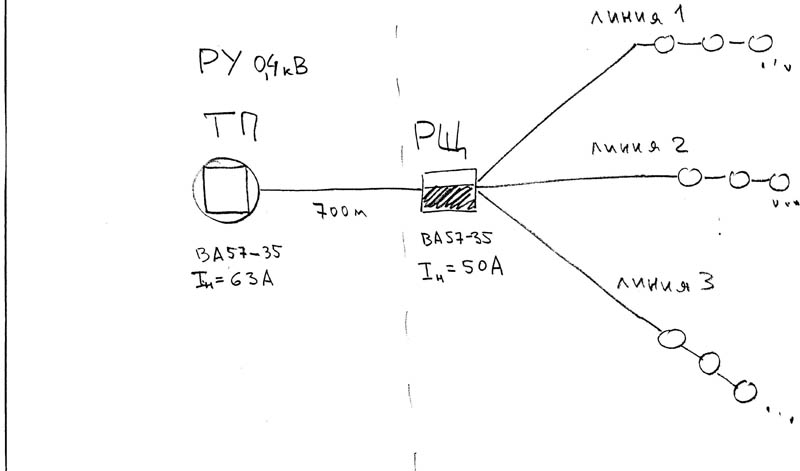

Нашему СНТ (садоводческое товарищество) выделено 40кВт мощностей от действующей подстанции (ТП), находящейся на удалении 700 м от СНТ (см. Схему).
1. Проектант предусмотрел кабель 0,4 кВ от ТП к РЩ, расположенному в центре СНТ, и установку двух автоматических выключателей – одного ВА 57-35 на подстанции – на ток 63А, и второго ВА 57-35 – в РЩ – на ток 50А. При этом очевидно, мы недополучаем примерно 20% отпущенной нам мощности из-за того, что второй автоматический выключатель имеет In 50А. Возможны ли иные законные проектные решения, которые не приводили бы к такой потере ?
2. Проектант предусмотрел снабжение потребителей в СНТ по трем равноценным линиям, при этом в РЩ на входе каждой из линий спроектировал установку предохранителей (плавкие вставки) на токовую нагрузку, равную 1/3 от 63А, т.е. 21А. При этом приведен расчет, из которого явствует, что потери напряжения в электрически удаленной точке нигде не превышает 2%, т.е. весьма низки. Можно ли при такой ситуации увеличить номинальный ток предохранителей (или даже вовсе их убрать) с тем, чтобы не уменьшалась мощность, направляемая в каждую линию, а ограничение по мощности определялось бы автоматическим выключателем, установленным в РЩ ?
Заранее благодарю за консультацию.
Владимир.
- Вложения
-
- Автоматические выключатели и предохранители в проекте - File0001
(53.21 КБ) Просмотров: 926
- Автоматические выключатели и предохранители в проекте - File0001
-
- Сообщение
- Anatoliy
- Почётный Гуру клуба
- Старший энергетик
- Прогресс звания:
- Заслуженная репутация: 158 +38 / -0
Re: Автоматические выключатели и предохранители в проекте
vladkis писал(а):
1. Проектант предусмотрел кабель 0,4 кВ от ТП к РЩ, расположенному в центре СНТ, и установку двух автоматических выключателей – одного ВА 57-35 на подстанции – на ток 63А,
Автомат верно выбран. При Ки(коэффициенте использовании) 0,8 ток потребления будет 54А
и второго ВА 57-35 – в РЩ – на ток 50А. При этом очевидно, мы недополучаем примерно 20% отпущенной нам мощности из-за того, что второй автоматический выключатель имеет In 50А.
Второй автомат он не может поставить равноценный.
1. Там рассчитывались токи Кз(короткого замыкания)
2. При установки одинаковых автоматов неизвестно какой сработает первей, а у вашего электрика нет допуска по правилам ТБ на подстанцию, а вот в РП ваш электрик может произвести включение.
3. Вы не теряете отпущенную мощность, так как вероятность 100% одновременного включения всех потребителей очень, очень низкая.
2. Проектант предусмотрел снабжение потребителей в СНТ по трем равноценным линиям, при этом в РЩ на входе каждой из линий спроектировал установку предохранителей (плавкие вставки) на токовую нагрузку, равную 1/3 от 63А, т.е. 21А.
На каждую ветку у вас получается 13,3 кВт что равно 18А
А так как предохранителей нет на 18А то ближайший будет 30А
. Можно ли при такой ситуации увеличить номинальный ток предохранителей (или даже вовсе их убрать) с тем, чтобы не уменьшалась мощность, направляемая в каждую линию, а ограничение по мощности определялось бы автоматическим выключателем, установленным в РЩ ?
Можно поставить вместо предохранителей автоматы на 20 или 25А .
Это уже не существенно для проекта вы это можете заменить в процессе эксплуатации.
Просто в своих расчетах вы не учитывали Ки( коэффициент использования)
-
