Многие конструкции в быту (в гараже, на даче, дома и т.д.) трудно построить без применения сварки, в особенности электродуговой. В настоящее время на прилавках магазинов появилось большое количество электросварочных аппаратов как импортного, так и российского про­изводства. Хорошие аппараты стоят доро­го, а более дешевые не всегда обеспечи­вают качество сварочных работ. В предлагаемой статье хотелось бы поделиться некоторыми соображениями в основном практического характера по конструированию любительских свароч­ных аппаратов (С.А.) на основе анализа ранее опублико­ванных
материалов. Это поможет не толь­ко в самостоятельном изготовлении любительского С.А., но и при выборе и по­купке уже готовых сварочных аппаратов.

Сварочный аппарат своими руками - trans.jpg (4.05 КБ) 2313 просмотров

Сварочный аппарат своими руками - trans.jpg
(4.05 КБ) 2313 просмотров

Сварочные аппараты бывают постоян­ного и переменного тока. С.А. постоянного тока используются при сварке на малых токах тонколисто­вого металла (кровельная сталь, автомо­бильная и т.д.). Сварочная дуга на посто­янном токе более устойчива, возможна сварка на прямой и обратной полярнос­ти. На постоянном токе можно варить электродной проволокой без обмазки и электродами, предназначенными для сварки, как на постоянном токе, так и на переменном. Для придания устойчивости горения дуги на малых токах желательно иметь повышенное напряжение холостого хода Uxxсварочной обмотки (до 70 - 75 В). Для выпрямления переменного тока используются простейшие «мостовые» выпрямители на мощных диодах с ради­аторами охлаждения (рис. 1). Для сглаживания пульсаций напряже­ния один из выводов С.А. А подсоединяют к держателю электродов через дроссель L1, представляющий собой катушку из 10 – 15 витков медной шины сечением S = 35 мм2 намотанной на любом сердеч­нике, например от магнитного пускателя. Для выпрямления и плавного регули­рования сварочного тока используются более сложные схемы с использованием мощных управляемых тиристоров. Одна из возможных схем на тиристорах типа Т161 (Т160) приведена в статье А.Чернова «И зарядит и приварит» (Моделист-конструктор, 1994, № 9). Преимущества ре­гуляторов постоянного тока — в их уни­версальности. Диапазон изменения ими напряжений составляет 0,1-0,9 Uxx. что позволяет использовать их не только для ­плавной регулировки тока сварки, но и для зарядки аккумуляторных батарей, питания электронагревательных элементов и других целей.

Сварочный аппарат своими руками - cxema.jpg (3.32 КБ) 2313 просмотров

Сварочный аппарат своими руками - cxema.jpg
(3.32 КБ) 2313 просмотров

Рис 1. Мостовой выпрямитель для сварочного аппарата. Показано подключение С.А. для свар­ки тонколистового металла на “обратной” по­лярности — “+” на электроде, “-” на свари­ваемой детали U2: — выходное переменное на­пряжение сварочного аппарата.

Сварочные аппараты переменного тока применяются при сварке электрода­ми, диаметр которых более 1,6 – 2 мм, а толщина свариваемых изделий — более 1,5 мм. При этом ток сварки значителен (десятки ампер) и дуга горит достаточно устойчиво. Используются электроды, предназначенные для сварки только на переменном токе. Для нормальной работы сварочного аппарата необходимо:

1. Обеспечить выходное напряжение для надежного зажигания дуги. Для лю­бительского С.А. Uxx = 60 – 65в. Более вы­сокое выходное напряжение холостого хода не рекомендуется, что связано в ос­новном с обеспечением безопасности ра­боты (Uxxпромышленных сварочных ап­паратов — до 70 – 75 В).
2. Обеспечить напряжение сваркиUсв необходимое для устойчивого горения дуги. В зависимости от диаметра электро­да - Uсв =18 – 24в.
3. Обеспечить номинальный свароч­ный ток Iсв = (30 – 40) dэ, где Iсв— вели­чина сварочного тока, А; 30 – 40 — коэф­фициент, зависящий от типа и диаметра электрода; dэ — диаметр электрода, мм.
4. Ограничить ток короткого замыка­ния Iкз, величина которого не должна пре­вышать номинальный сварочный ток более чем на 30 – 35%.

Устойчивое горение дуги возможно в том случае, если сварочный аппарат будет обладать падающей внешней характерис­тикой, которая определяет зависимость между силой тока и напряжением в сва­рочной цепи (рис. 2).

Сварочный аппарат своими руками - sxema2.jpg (4.86 КБ) 2313 просмотров

Сварочный аппарат своими руками - sxema2.jpg
(4.86 КБ) 2313 просмотров

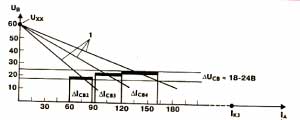

Рис. 2. Падающая внешняя характеристика сварочного аппарата: 1 — семейство характе­ристик для различных диапазонов сварки; Iсв2, Iсвз, Iсв4 — диапазоны токов сварки для электродов диаметром 2, 3 и 4 мм соответст­венно; Uxx— напряжение холостого хода СА. Iкз – ток короткого замыкания; Ucв -диапазон напряжений сварки (18 – 24 В)

С.А. показывает, что для грубого (ступен­чатого) перекрытия диапазона сварочных токов необходима коммутация как пер­вичных обмоток, так и вторичных (что конструктивно более сложно из-за боль­шого протекающего в ней тока). Кроме того, для плавного изменения тока сварки в пределах выбранного диапазона используются механические устройства переме­щения обмоток. При удалении сварочной обмотки относительно сетевой увеличи­ваются магнитные потоки рассеивания, что приводит к снижению тока сварки. Конструируя любительский С.А. не следует стремиться к полному перекры­тию диапазона сварочных токов. Целесо­образно на первом этапе собрать свароч­ный аппарат для работы с электродами диаметром 2 – 4 мм, а на втором этапе, в случае необходимости работы на малых токах сварки, дополнить его отдельным выпрямительным устройством с плавным регулированием сварочного тока. Любительские сварочные аппараты должны удовлетворять ряду требований, основные из которых следующие: отно­сительная компактность и небольшой вес; достаточная продолжительность работы (не менее 5 – 7 электродов dэ = 3 – 4 мм) от сети 220в. Вес и габариты аппарата могут быть снижены благодаря уменьше­нию его мощности, а увеличение продол­жительности работы — благодаря исполь­зованию стали с высокой магнитной про­ницаемостью и теплостойкой изоляции обмоточных проводов. Эти требования несложно выполнить, зная основы кон­струирования сварочных аппаратов и при­держиваясь предлагаемой технологии их изготовления.

Сварочный аппарат своими руками - cxema3.jpg (6.49 КБ) 2313 просмотров

Сварочный аппарат своими руками - cxema3.jpg
(6.49 КБ) 2313 просмотров

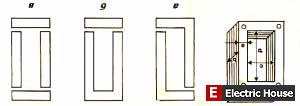

Рис. 3. Магнитопровод стержневого типа: а — пластины Г-образной формы; б — пластины П-образной формы; в — пластины из полос трансформаторной стали; S =axb— площадь поперечного сечения сердечника (керна), см2 с, d— размеры окна, см.

Итак, выбор типа сердечника.
Для изготовления сварочных аппара­тов используют в основном магнитопроводы стержневого типа, поскольку в ис­полнении они более технологичны. Сер­дечник набирают из пластин электротех­нической стали любой конфигурации тол­щиной 0,35- 0,55 мм, стянутых шпиль­ками, изолированными от сердечника (рис. 3). При подборе сердечника необ­ходимо учитывать размеры “окна”, чтобы поместились обмотки сварочного аппара­та, и площадь поперечного сечения сер­дечника (керна) S =axb, см2. Как пока­зывает практика, не следует выбирать ми­нимальные значения S = 25 – 35 см, по­скольку сварочный аппарат не будет об­ладать требуемым запасом мощности и качественную сварку получить будет труд­но. Да и перегрев сварочного аппарата после непродолжительной работы также неизбежен.
Сечение сердечника должно состав­лять S = 45 – 55 см2. Сварочный аппарат будет несколько тяжелее, но не подведет!Все большее распространение получа­ют любительские сварочные аппараты на сердечниках тороидального типа, которые обладают более высокими электротехни­ческими характеристиками, примерно в 4 – 5 раз выше, чем у стержневого, а электропотери невелики. Трудозатраты на их изготовление более значительны и свя­заны в первую очередь с размещением обмоток на торе и сложностью самой на­мотки. Однако при правильном подходе они дают хорошие результаты. Сердечни­ки изготовляют из ленточного трансфор­маторного железа, свернутого в рулон в форме тора. Примером может служить сердечник из автотрансформатора «Латр» на 9 А. Для увеличения внутреннего диа­метра тора («окна») с внутренней стороны отматывают часть стальной ленты и на­матывают на внешнюю сторону сердеч­ника. Но, как показывает практика, одно­го «Латра» недостаточно для изготовления качественного С.А. (мало сечение S). Даже после работы с 1 – 2 электродами диамет­ром 3 мм он перегревается. Возможно ис­пользование двух подобных сердечников по схеме, описанной в статье Б.Соколова «Сварочный малыш» (Сам, 1993, № 1), или изготовление одного сердечника путем перемотки двух (рис. 4).

Сварочный аппарат своими руками - cxema4.jpg (8.13 КБ) 2313 просмотров

Сварочный аппарат своими руками - cxema4.jpg
(8.13 КБ) 2313 просмотров

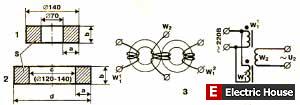

Рис. 4. Магнитопровод тороидального типа: 1.2 - сердечник автотрансформатора до и после перемотки; 3 конструкция С.А. на базе двух тороидальных сердечников; W11W12 — сетевые обмотки, включенные параллельно; W2— сварочная обмотка; S =axb— площадь поперечного сечения сердечника, см2 , с, d— внутренний и внешний диаметры тора, см; 4 — электрическая схема С.А. на базе двух со­стыкованных тороидальных сердечников.

Особого внимания заслуживают люби­тельские С.А. изготовленные на базе ста­торов асинхронных трехфазных электро­двигателей большой мощности (более 10 кВт). Выбор сердечника определяется площадью поперечного сечения статора S. Штампованные пластины статора не в полной мере соответствуют параметрам электротехнической трансформаторной стали, поэтому уменьшать сечение Sменее 40 – 45 см нецелесообразно.

Статор освобождают от корпуса, уда­ляют из внутренних пазов статорные об­мотки, срубают зубилом перемычки пазов, защищают внутреннюю поверх­ность напильником или абразивным кру­гом, скругляют острые кромки сердечни­ка и обматывают его плотно, с перекры­тием хлопчатобумажной изоляционной лентой. Сердечник готов для намотки об­моток.

Выбор обмоток. Для первичных (сете­вых) обмоток лучше использовать специ­альный медный обмоточный провод в х.б. (стеклотканевой) изоляции. Удовлетвори­тельной теплостойкостью обладают также провода в резиновой или резинотканевой изоляции. Непригодны для работы при повышенной температуре (а это уже за­кладывается в конструкцию любительско­го С.А.) провода в полихлорвиниловой (ПХВ) изоляции из-за возможного ее рас­плавления, вытекания из обмоток и их короткого замыкания. Поэтому полихлор­виниловую изоляцию с проводов необхо­димо либо снять и обмотать провода по всей длине х.б. изоляционной лентой, либо не снимать, а обмотать провод по­верх изоляции. Возможен и другой про­веренный на практике способ намотки. Но об этом ниже.

При подборе сечения обмоточных про­водов с учетом специфики работы С.А. (пе­риодический) допускаем плотность тока 5 А/мм2. При токе сварки 130 – 160 А (электрод dэ = 4 мм) мощность вторичной обмотки составит Р2 =Iсв х 160×24 = 3,5 – 4 кВт, мощность первичной обмот­ки с учетом потерь составит порядка 5— 5,5 кВт, а следовательно, максимальный ток первичной обмотки может достигать 25 А. Следовательно, сечение провода пер­вичной обмотки S1должно быть не менее 5 – 6 мм. На практике желательно ис­пользовать провод сечением 6 – 7 мм2 Либо это прямоугольная шина, либо мед­ный обмоточный провод диаметром (без изоляции) 2,6 – 3мм. (Расчет по известной формуле S = пиR2где S— площадь круга, мм2 пи = 3,1428; R— радиус круга, мм.) При недостаточном сечении одного провода возможна намотка в два. При ис­пользовании алюминиевого провода его се­чение необходимо увеличить в 1,6 – 1,7 раза. Можно ли уменьшить сечение провода сетевой обмотки? Да, можно. Но при этом С.А. потеряет требуемый запас мощности, будет нагреваться быстрее, да и рекомен­дуемое сечение керна S = 45 – 55 см в этом случае будет неоправданно велико. Число витков первичной обмотки W1определяется из следующего соотноше­ния: W1 = [(30 - 50):S] х U1где 30-50 – постоянный коэффициент; S— сечение керна, см2 , W1 = 240 витков с отводами от 165, 190 и 215 витков, т.е. через каждые 25 витков.

Большее количество отводов сетевой обмотки, как показывает практика, неце­лесообразно. И вот почему. За счет умень­шения числа витков первичной обмотки увеличивается как мощность С.А. так и Uxx, что приводит к повышению напря­жения горения дуги и ухудшению каче­ства сварки. Следовательно, только изме­нением числа витков первичной обмотки добиться перекрытия диапазона свароч­ных токов без ухудшения качества сварки нельзя. Для этого необходимо предусмот­реть переключение витков вторичной (сварочной) обмотки W2.

Вторичная обмотка W2 должна содер­жать 65 - 70 витков медной изолирован­ной шины сечением не менее 25 мм (лучше сечением 35 мм ). Вполне подой­дет и гибкий многожильный провод (на­пример, сварочный) и трехфазный сило­вой многожильный кабель. Главное, се­чение силовой обмотки не должно быть меньше требуемого, а изоляция — тепло­стойкой и надежной. При недостаточном сечении провода возможна намотка в два и даже в три провода. При использовании алюминиевого провода его сечение необ­ходимо увеличить в 1,6 – 1,7 раза.

Сварочный аппарат своими руками - 5.jpg (11.26 КБ) 2313 просмотров

Сварочный аппарат своими руками - 5.jpg
(11.26 КБ) 2313 просмотров

Рис. 5. Крепление выводов обмоток СА: 1 — корпус СА; 2 — шайбы; 3 — клеммный болт; 4 — гайка; 5 — медный наконечник с проводом

Трудность приобретения переключате­лей на большие токи, да и практика по­казывают, что наиболее просто выводы сварочной обмотки завести через медные наконечники под клеммные болты диа­метром 8 – 10 мм (рис. 5). Медные наконечники изготавливают из медных трубок подходящего диаметра длиной 25 – 30 мм и крепят на проводах опрессовкой и, желательно, пропайкой. Особо остановимся на порядке намот­ки обмоток. Общие правила:

1. Намотка должна производиться по изолированному керну и всегда в одном направлении (например, по часовой стрелке). 2.Каждый слой обмотки изолируют слоем х.б. изоляции (стеклоткани, элек­трокартона, кальки), желательно с про­питкой бакелитовым лаком.
3. Выводы обмоток залуживают, мар­кируют, закрепляют х.б. тесьмой, на вы­воды сетевой обмотки дополнительно на­девают х.б. кембрик.
4. В случае сомнений в качестве изо­ляции намотку можно проводить с ис­пользованием х/б шнура как бы в два про­вода (автор использовал х.б. нить для ры­боловства). После намотки одного слоя обмотку с х.б. нитью фиксируют клеем, лаком и т.д. и после высыхания наматы­вают следующий ряд.

Рассмотрим порядок расположения обмоток на магнитопроводе стержневого типа. Сетевую обмотку можно располо­жить двумя основными способами. Пер­вый способ позволяет получить более «жесткий» режим сварки. Сетевая обмот­ка в этом случае состоит из двух одина­ковых обмоток W1W2расположенных на разных сторонах сердечника, соеди­ненных последовательно и имеющих оди­наковое сечение проводов. Для регули­ровки выходного тока на каждой из об­моток сделаны отводы, которые попарно замыкаются (рис. 6а,в).

Второй способ предусматривает намот­ку первичной (сетевой) обмотки на одной из сторон сердечника (рис. 6 в,г). В этом случае СА обладает крутопадающей ха­рактеристикой, варит «мягко», длина дуги меньше влияет на величину сварочного тока, а следовательно, и на качество свар­ки. После намотки первичной обмотки СА необходимо проверить на наличие короткозамкнутых витков и правильность вы­бранного числа витков. Сварочный транс­форматор включают в сеть через плавкий предохранитель (4 – 6А) и желательно ам­перметр переменного тока. Если предо­хранитель сгорает или сильно греется — это явный признак короткозамкнутого витка. Следовательно, первичную обмот­ку придется перемотать, обратив особое внимание на качество изоляции.

Сварочный аппарат своими руками - 6.jpg (4.81 КБ) 2313 просмотров

Сварочный аппарат своими руками - 6.jpg
(4.81 КБ) 2313 просмотров

Рис. 6. Способы намотки обмоток СА на сер­дечнике стержневого типа: а – сетевая обмот­ка на двух сторонах сердечника; б — соответ­ствующая ей вторичная (сварочная) обмотка, включенная встречно-параллельно; в — сете­вая обмотка на одной стороне сердечника; г — соответствующая ей вторичная обмотка, включенная последовательно

Если сварочный аппарат сильно гудит, а потребляемый ток превышает 2 – 3 А, то это означает, что число первичной об­мотки занижено и необходимо подмотать еще некоторое количество витков. Ис­правный СА потребляет ток холостого хода не более 1 – 1,5 А, не греется и гудит не сильно. Вторичную обмотку СА всегда нама­тывают на двух сторонах сердечника. Для первого способа намотки вторичная об­мотка также состоит из двух одинаковых половин, включенных для повышения ус­тойчивости горения дуги (рис. 6) встречно-параллельно, а сечение провода можно взять несколько меньше — 15 – 20 мм2 .

Для второго способа намотки основная сварочная обмотка W21наматывается на свободной от обмоток стороне сердечника и составляет 60 - 65% от общего числа витков вторичной обмотки. Она служит в основном для поджига дуги, а во время сварки, за счет резкого увеличения маг­нитного потока рассеивания, напряжение на ней падает на 80 - 90%. Дополнитель­ная сварочная обмотка W22 наматывается поверх первичной. Являясь силовой, она поддерживает в требуемых пределах на­пряжение сварки, а следовательно, и сва­рочный ток. Напряжение на ней падает в режиме сварки на 20 - 25% относительно напряжения холостого хода. После изготовления С.А необходимо провести его настройку и проверку каче­ства сварки электродами различного диа­метра. Процесс настройки заключается в следующем. Для измерения сварочного тока и напряжения необходимо приобрес­ти два электроизмерительных прибора — амперметр переменного тока на 180— 200 А и вольтметр переменного тока на 70 – 80в.

Сварочный аппарат своими руками - 7.jpg (4.62 КБ) 2313 просмотров

Сварочный аппарат своими руками - 7.jpg
(4.62 КБ) 2313 просмотров

Рис. 7. Способы намотки обмоток СА на сер­дечнике тороидального типа: 1.2 — равномер­ная и секционная намотка обмоток соответст­венно: а — сетевая б — силовая

Сварочный аппарат своими руками - 8.jpg (5.26 КБ) 2313 просмотров

Сварочный аппарат своими руками - 8.jpg
(5.26 КБ) 2313 просмотров

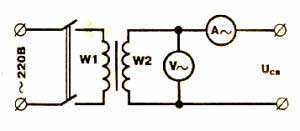

Рис. 8. Схема подключения измерительных приборов

Схема их подключения показана на рис. 8. При сварке различными электродами снимают значения тока сварки — Iсв и напряжения сварки Uсв которые долж­ны быть в требуемых пределах. Если сва­рочный ток мал, что бывает чаще всего (электрод липнет, дуга неустойчивая), то в этом случае либо переключением пер­вичной и вторичной обмоток устанавли­вают требуемые значения, либо перерас­пределяют количество витков вторичной обмотки (без их увеличения) в сторону увеличения числа витков, намотанных по­верх сетевой обмотки. После сварки можно сделать разлом или распиливание кромок свариваемых изделий, и сразу станет ясно качество сварки: глубина провара и толщина на­плавленного слоя металла. По результатам измерений полезно со­ставить таблицу.

Исходя из данных таблицы, выбирают оптимальные режимы сварки для элек­тродов различного диаметра, помня о том, что при сварке электродами, например, диаметром 3 мм, электродами диаметром 2 мм можно резать, т.к. ток резки больше сварочного на 30 -25%. Трудность покупки измерительных приборов, рекомендованных выше, за­ставила автора при бегнуть к изготовле­нию измерительной схемы (рис. 9) на ба­зе наиболее распространенного милли­ амперметра постоянного тока на 1—10 мА. Она состоит из измерителей напряжения и тока, собранных по мостовой схеме.

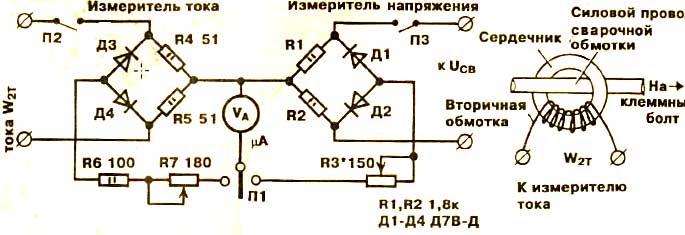

Рис. 9. Принципиальная схема измерителей напряжения и тока сварки и конструкция трансформатора тока

Измеритель напряжения подключают к выходной (сварочной) обмотке С.А. На­стройку осуществляют с помощью лю­бого тестера, которым контролируют выходное напряжение сварки. С помо­щью переменного сопротивления R.3 стрелку прибора устанавливают на ко­нечное деление шкалы при максималь­ном значении UxxШкала измерителя напряжения достаточно линейна. Для большей точности можно снять две - три контрольные точки и проградуировать измерительный прибор на измерение напряжений.

Более сложно настроить измеритель тока, поскольку он подключается к само­стоятельно изготовленному трансформа­тору тока. Последний представляет собой сердечник тороидального типа с двумя об­мотками. Размеры сердечника (внешний диаметр 35—40 мм) принципиального значения не имеют, главное, чтобы умес­тились обмотки. Материал сердечника — трансформаторная сталь, пермаллой или феррит. Вторичная обмотка состоит из 600 - 700 витков медного изолированного провода марки ПЭЛ, ПЭВ, лучше ПЭЛШО диаметром 0,2 – 0,25 мм и под­ключена к измерителю тока. Первичная об­мотка — это силовой провод, проходящий внутри кольца и подключаемый к клемному болту (рис. 9). Настройка измерителя тока заключается в следующем. К силовой (сварочной) обмотке С.А. подключают ка­либрованное сопротивление из толстой нихромовой проволоки на 1 – 2 сек (сильно греется) и измеряют напряжение на выходе С.А. По закону Ома определяют ток, протекающий в сварочной обмотке. Например, при подключении Rн = 0,2ом Uвых = 30в.

Отмечают точку на шкале прибора. Трех – четырех измерений с различными RHдо­статочно, чтобы откалибровать измери­тель тока. После калибровки приборы ус­танавливают на корпус С.А, пользуясь об­щепринятыми рекомендациями. При сварке в различных условиях (сильная или слаботочная сеть, длинный или короткий подводящий кабель, его се­чение и т.д.) переключением обмоток на­страивают С.А. на оптимальный режим сварки, и далее переключатель можно ус­тановить в нейтральное положение. Несколько слов о контактно-точечной сварке. К конструированию С.А. данного типа предъявляется ряд специфических требований:

1. Мощность, отдаваемая в момент сварки, должна быть максимальной, но не более 5—5,5 кВт. В этом случае потреб­ляемый из сети ток не превысит 25 А.
2. Режим сварки должен быть «жест­ким», а следовательно, намотка обмоток С.А. должна проводиться по первому ва­рианту.
3. Токи, протекающие в сварочной об­мотке, достигают значений 1500—2000 А и выше. Следовательно, напряжение свар­ки должно быть не более 2—2,5в, а на­пряжение холостого хода — 6—10в.
4. Сечение проводов первичной обмот­ки не менее 6—7 мм , а сечение вторич­ной обмотки не менее 200 мм Достигают такого сечения проводов путем намотки 4—6 обмоток и их последующего парал­лельного соединения.
5. Дополнительных отводов от первич­ной и вторичной обмоток делать нецеле­сообразно.
6. Число витков первичной обмотки можно взять минимально расчетное в связи с кратковременностью работы С.А.
7. Сечение сердечника (керна) менее 45—50 см брать не рекомендуется.
8. Сварочные наконечники и подвод­ные кабели к ним должны быть медными и пропускать соответствующие токи (диа­метр наконечников 12—14 мм).

Особый класс любительских С.А. пред­ставляют аппараты, изготовленные на базе промышленных осветительных и дру­гих трансформаторов (2—3 фазных) на выходное напряжение 36в и мощностью не менее 2,5—3 кВт. Но прежде чем брать­ся за переделку, необходимо измерить се­чение керна которое должно быть не менее 25 см , и диаметры первичной и вторичной обмоток. Вам сразу станет ясно, чего можно ждать от переделки дан­ного трансформатора.

И в заключение несколько технологи­ческих советов.

Подключение сварочного аппарата к сети должно производиться проводом се­чением 6—7 мм через автомат на ток 25— 50 А, например АП-50. Диаметр электрода в зависимости от толщины свариваемого металла можно выбрать исходя из следующего соотноше­ния: da= (1—1,5)L, где L— толщина сва­риваемого металла, мм. Длина дуги выбирается в зависимости от диаметра электрода и в среднем равна 0,5—1,1 d3. Рекомендуется выполнять сварку короткой дугой 2—3 мм, напряже­ние которой равно 18—24 В. Увеличение длины дуги приводит к нарушению ста­бильности ее горения, повышению потерь на угар и разбрызгиванию, снижению глу­бины проплавления основного металла. Чем длиннее дуга, тем выше напряжение сварки. Скорость сварки выбирает свар­щик в зависимости от марки и толщины металла.

При сварке на прямой полярности плюс(анод) подсоединяют к детали и минус (катод) — к электроду. Если необ­ходимо, чтобы на детали выделялось меньшее количество тепла, например при сварке тонколистовых конструкций, при­меняют сварку на обратной полярности (рис. 1). В этом случае минус (катод) при­соединяют к свариваемой детали, а плюс(анод) — к электроду. При этом не только обеспечивается меньший нагрев свариваемой детали, но и ускоряется про­цесс расплавления электродного металла за счет более высокой температуры анод­ной зоны и большего подвода тепла. Сварочные провода присоединяют к СА через медные наконечники под клеммные болты с наружной стороны корпуса сварочного аппарата. Плохие контактные соединения снижают мощностные характеристики СА, ухудшают качество сварки и могут вызвать их пере­грев и даже возгорание проводов. При небольшой длине сварочных про­водов (4—6 м) сечение их должно быть не менее 25 мм При выполнении сварочных работ не­обходимо соблюдать правила пожарной и электробезопасности при работе с электро­приборами. Сварочные работы следует вести в специальной маске с защитным стеклом марки С5 (на токи до 150—160 А) и рукавицах. Все переключения СА вы­полнять только после отключения свароч­ного аппарата от сети.

Л. А. Ерлыкин

[Калямба]

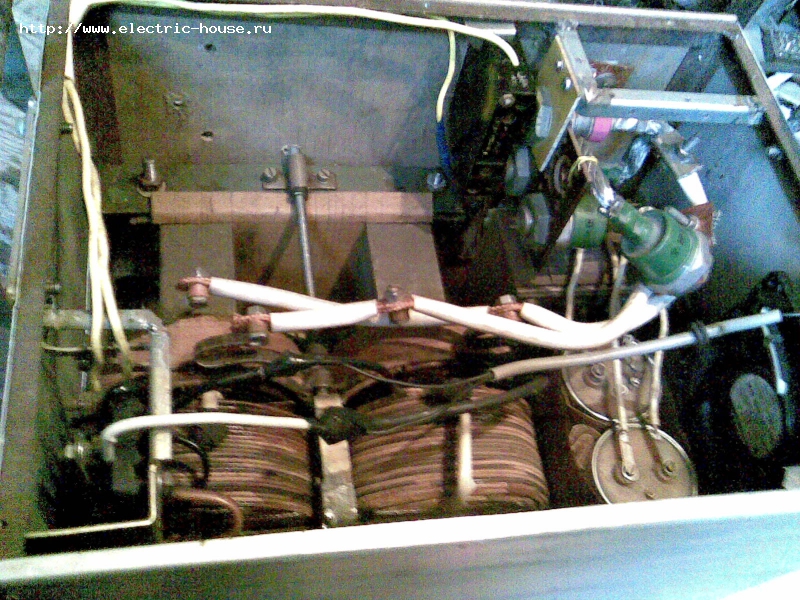

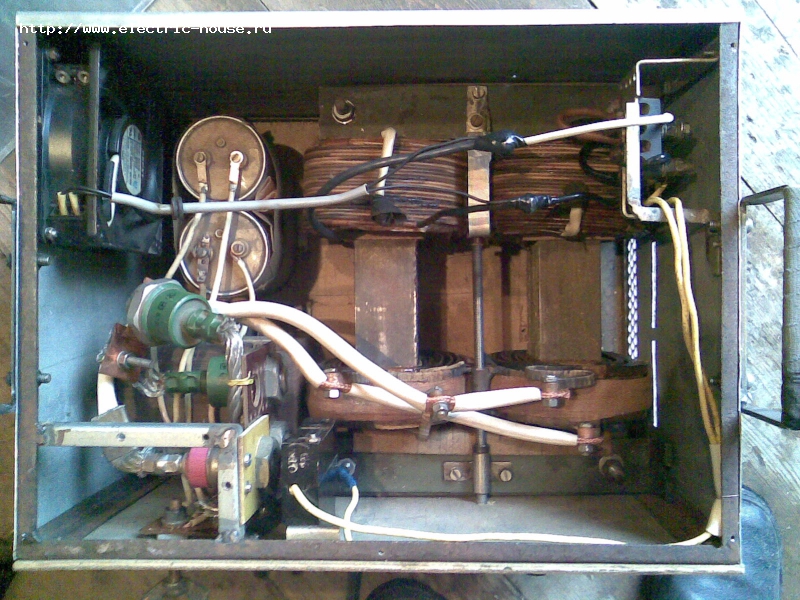

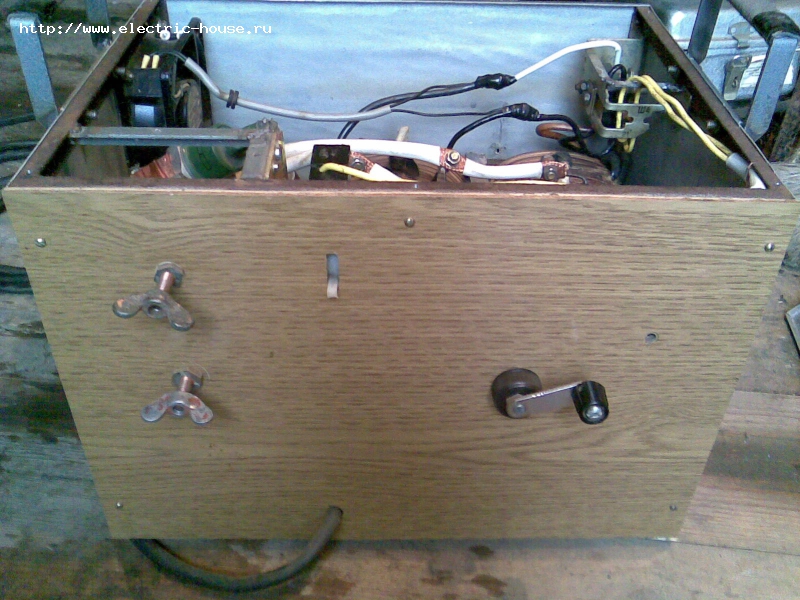

Молодость вспомнил...сколько их переделал своими руками. Последний экземпляр до сих пор живой - лет 12. До него были со ступенчатой регулировкой, с тиристорной - все не нравились. Эта - классика....механическая плавная - изменением расстояния между катушками.
