Сборка аналога военного бензогенератора сделанного в СССР

[kurganin]

Доброго времени суток,
Давно хотел купить себе военный геныч, но так как такового не нашел, решил постараться собрать так же на основе УД 2
Все основное закуплено теперь дело за малым...

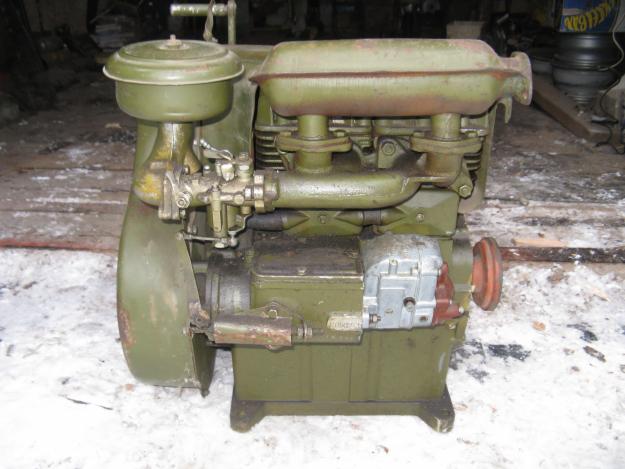

Двигатель куплен такой

старичек

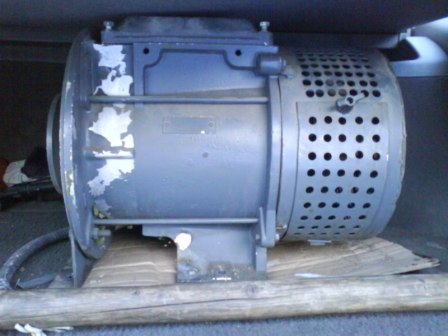

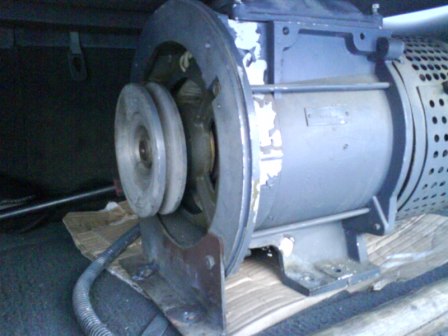

К нему куплен генератор неизвестно какой модели и мощности, но новый со шкивом


- от него отходит 6 одинаковых проводов, без каких либо обозначений на 2-х из них+/-

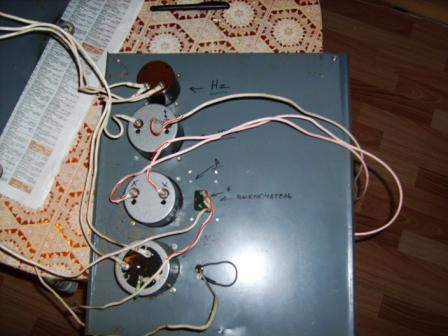

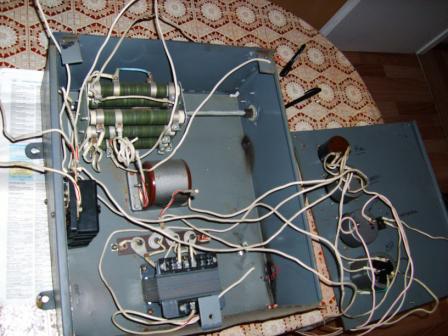

к нему куплен и щиток, по словам который был закреплен на его боковине когда то давно.
Проблема в том что этот генератор, видимо никогда не подключался к щитку, хотя я может и заблуждаюсь.

Вопрос теперь к вам Уважаемые: помогите пожалуйста его правильно подключить к щитку и настроить.

Красным отмечены провода. которые либо небыли никогда подключены, либо были просто обрезаны, либо было что то выдрано перед продажей мне

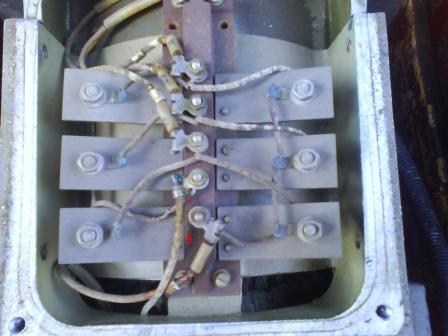

Вот такие внутренности:

[egory]

Это 4квт 3 фазный на 3000 об/мин генератор щит скорее всего от него по вольтметру можно определить на сколько он вольт у вас на нем нет вентилятора что не хорошо.
Схема где-то была поищу выложу.

[kurganin]

спасибо!
сам вентилятор можно ли "сворганить" самому, или позаимствовать от куда нибудь, и куда его можно поставить?
есть мысля поставит автомобильный вентилятор (например с 9-ки или 6-ки) закрепив на шкив по идеи дуть должен будет на ура при 3000-х об.
в какую сторону он должен вращаться? либо это без разницы?
за схемку буду очень благодарен

[egory]

Фото вентилятора выложу позже на проводах что идут из генератора(их 8)должны быть закреплены алюминиевые таблички с номерами.эти номера указаны на схеме.да крепление у этих генераторов фланцевое,на шкив при больших нагрузках надолго ли хватит там 205 подшипник.

Что-то не полностью сканы вышли попробую по другому.

[kurganin]

табличек на нем нету, провода подписаны только те которые подходят к диодам (тушью)
пробовал прозванивать тестером 8 проводов на выходе - некоторые из них повторяются.

[egory]

Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.

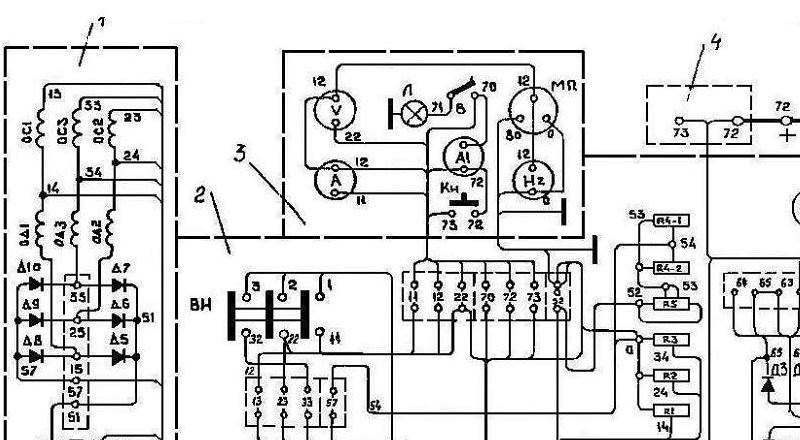

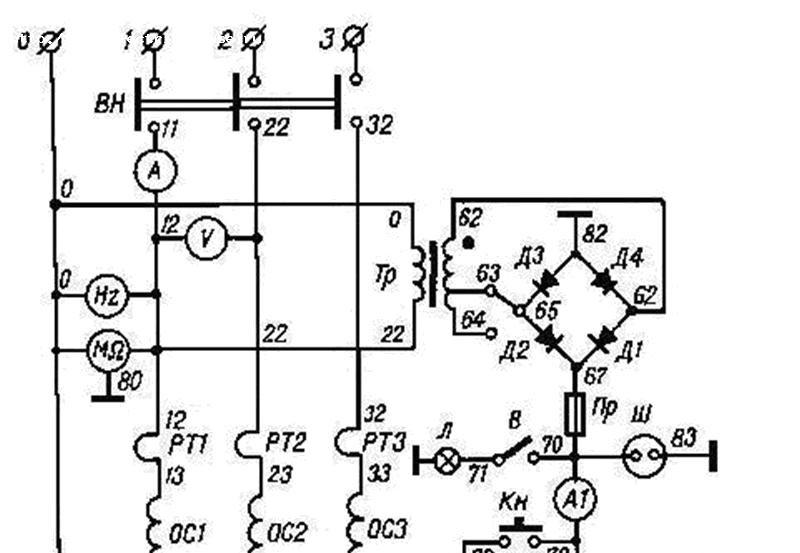

Сейчас у вас схема полностью смотрите на обе из них там не все цифры припечатаны. получается по фазам 13 14 15.23 24 25.33 34 35.это обмотки генератора (15 25 35) подключены к диодам

Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.

[egory]

Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
Марка генератора ГАБ-4-Т/230-м2.на 3 фото,слева направо подключение красных проводов первые2 возбуждение;3.4.5 соответственно схеме 14.24.34

[kurganin]

спасибо, да... такую крыльчатку будет сложно найти, если не ошибаюсь она работает на высасывание воздуха? и сделана из алюминия.
в стандарте привод от двигателя прямой через муфту, или все-таки через какой то шкиф?
пока постараюсь разобраться с схемкой, если что то не пойму, - обязательно спрошу
еще раз спасибо

[egory]

да вы правы она работает на высасывание воздуха.сегодня вечером выложу фото моего торцевого привода.а ваш генератор если не ошибаюсь с 6 постового сака стоял на освещение

Добавлено спустя 59 минут 44 секунды:
да привод напрямую от двигателя через резиновую муфту(которая видна в центре вентилятора).

[egory]

Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
Про эти алюминиевые таблички я говорил на них номера проводов.

Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
Мой привод.

Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
Привод на чертеже.

[kurganin]

Спасибо за отзывчивость.
По поводу привода - взял на заметку! Вот только сейчас мучает мысль а хватит ли мощности двигателя в 8лс, провернуть генератор под нагрузкой с приводом через шкиф.
К примеру если шкиф на моторе будет на 40% больше того что установлен на генераторе? ведь для чего то используется прямой привод? и неужто он используется для упрощения конструкции - что бы в полевых условиях не искать ремешки.
Про то что подшипник на роторе гены прослужит под шкивом долго не сомневаюсь, ведь у вас привод через кардан (крестовину), а из своего опыта знаю что она слабо балансируется - и в большинстве своем не отбалансирована вообще - а у вас привод с 3000об/мин.
Благодаря вам egory - откопал точные схемы по устройству генератора, за что вам очень благодарен!

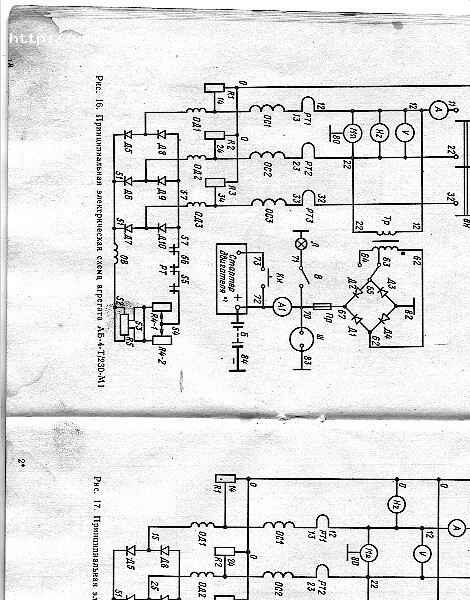

Судя по схеме мой геныч как вы и говорили: АБ-4-Т/400-М1
Вчера сидел смотрел на схемы как баран на новые ворота, есть несколько моментов которые немножко не понимаю, если можно подскажите пожалуйста и разъясните
1. АБ-4-Т/400-М1 - используется мотор УД25 с стартером и АКБ, я же буду использовать УД2, запуск от ручки.
2. Если я не использую при запуске АКБ, будет ли возбуждаться Генератор без его участия? и соответственно могу ли я исключить из схемы подключения трансформатор и прочее, которое используется для подзарядки АКБ ? либо лучше все-таки использовать какой-то АКБ?

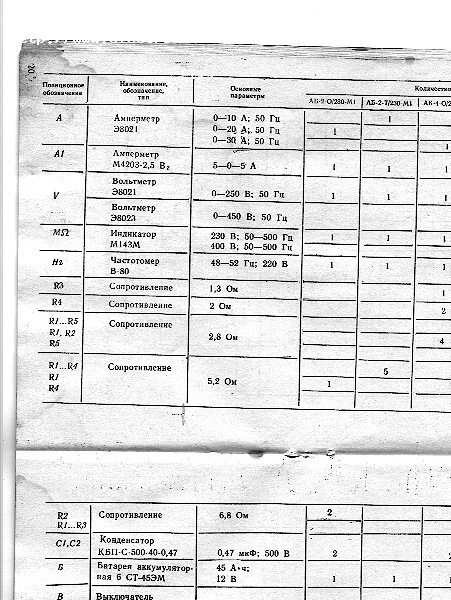

3. На схеме используются сопротивления R1/R2/R3 на 6,8Ком, в моем щитке их нет. по-видимому человек вместо них использовал сопротивление реастата., может стоит их все-таки прикупить, да установить для надежности, или не изобретать велосипед?

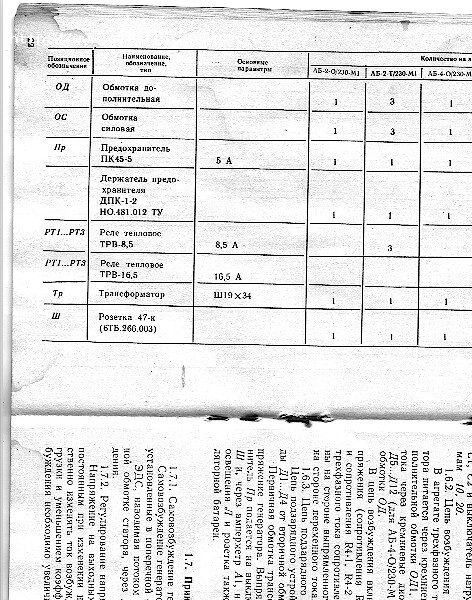

4. По схеме используются более слабые термореле, у меня же по 16,5А
5. Как читается последовательность подключения порядково (т.е 1-2-3-4 и тд)или как то по другому?, просто по схеме от генератора отходит провод (к примеру 57) но он перерезан, какой за ним далее должен идти номер?

Вот что показал прозвон:

[egory]

1)генератор само возбуждающийся если вам не нужно 12 вольт можете все снять.2)сопротивления R1/R2/R3 не 6,8Ком а 6,8ом у вас стоят на вашей фото они нижний ряд,на них по одному хомуту(хомуты которые посередке) к этим хомутам подсоединяются клемы 14/24/34.а левые стороны если я правильно рассмотрел у них соединены вместе это ноль. верхний ряд:самое верхнее сопротивление на нем два хомута с перемычкой из синего провода,края этого сопротивления соединены вместе и отходит провод(он должен идти на щётки). 3)УД-2 такой же по мощности как УД-25 .ашкивы надо 1:1.у меня крестовина + мягкое соединение. да писатель я никакой надеюсь поймете.

[kurganin]

да нет, как раз-таки все понятно!
спасибо, буду разбираться

[egory]

вольтметр в щиту у вас на сколько вольт?у вас есть цифровой тестер?

[kurganin]

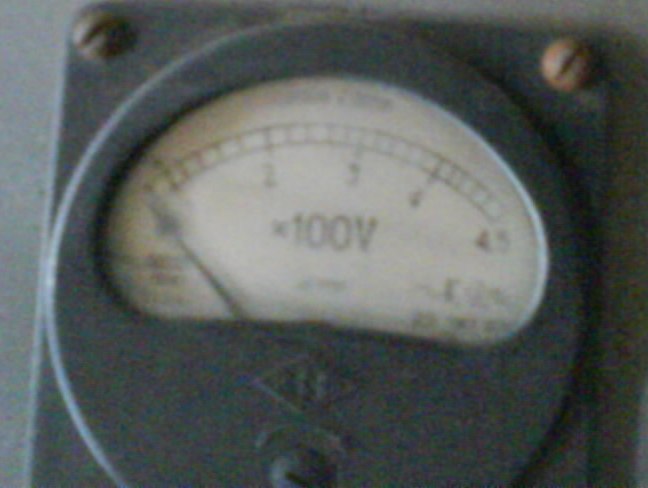

на 450В, тестер имеется )

Добавлено спустя 1 час 14 минут 51 секунду:
вот тут немного ссылок на фото щитка, а то что никак не получается залить нормальное фото на форум, как бы не старался...
http://s20.postimg.org/vu3zir7vx/PIC_3902.jpg
http://s20.postimg.org/dskukydv1/PIC_3874.jpg
http://s20.postimg.org/49fr58fql/PIC_3883.jpg
http://s20.postimg.org/ys5jq74x9/PIC_3884.jpg
http://s20.postimg.org/chhoq87n1/PIC_3885.jpg
http://s20.postimg.org/tjaisbmi5/PIC_3886.jpg
http://s20.postimg.org/6vv9m66y5/PIC_3887.jpg
http://s20.postimg.org/k1arsa0tp/PIC_3888.jpg
http://s20.postimg.org/tacy2e9pp/PIC_3889.jpg
http://s20.postimg.org/3sujisrzh/PIC_3890.jpg
http://s20.postimg.org/x9a5l7yct/PIC_3895.jpg
http://s20.postimg.org/fx9szs4vh/PIC_3896.jpg
http://s20.postimg.org/gbfqd4ect/PIC_3900.jpg

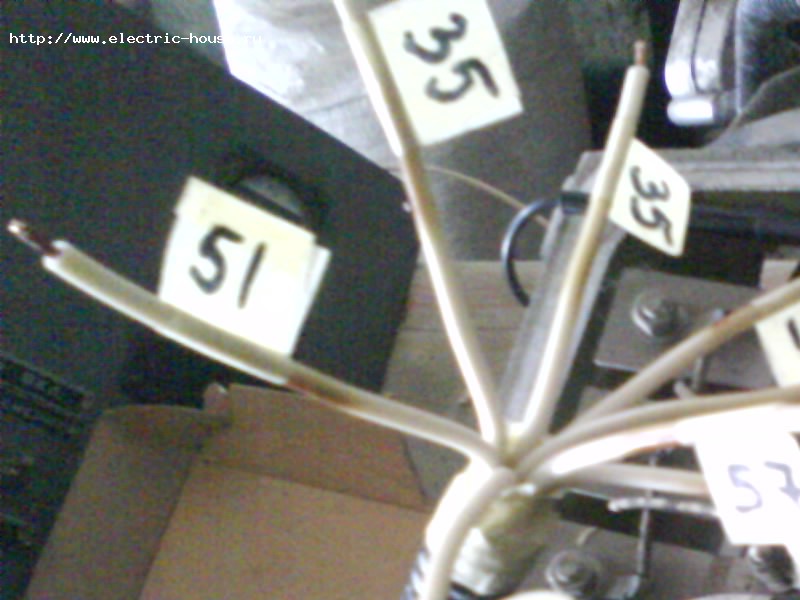

http://s20.postimg.org/ks2kvb5bh/003.jpg ---- провода от самого генератора

[egory]

1)фото3889.поверх релюх тока отходит один провод загнутый за край шкафа,его соединить с проводом №57 фото003. 2)фото3896.на верхнем сопротивление на белой перемычке влево отходит провод,его соединить с проводом№51 фото003.всё система возбуждения подключена.если проверить тестером на + и -колодке выпрямителя генератора,будет около нескольки ом.тогда все нормально.

Добавлено спустя 21 минуту 5 секунд:
фото 003.один щуп тестера соединяем с колодкой генератора например с №35,а другим измеряем сопротивление на 35 проводах кабеля,на котором меньше сопротивление тот №34.ну а больше тот №33.и так с другими фазами

Добавлено спустя 15 минут 54 секунды:
фото 3888.на релюхах тока вверх торчат по 2 клеммы.те что справа соединить с проводами 13/23/33.ну а провода 14/24/34 куда соединять я объяснил вчера.да вам ещё надо найти пакетник и розетку на 3Ф .у меня вышло между проводами 35и34 0.2ом,а между 35и33 0.6ом

[egory]

получается что нибудь?

[kurganin]

спасибо за содействие, к сожалению я еще до следующих выходных в командировке, а уже на них потом обязательно займусь генычем,
еще раз большое спасибо за помощь.

по мере продвижения и конечной сборке - обязательно отпишусь

[elhouse]

никак не получается залить нормальное фото на форум, как бы не старался...

Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.

[Signaller]

День добрый позвольте полюбопытствовать как успехи?
Так же интересуюсь подобной темой и собираю информацию на генератор ГАБ-4-Т\230
Попал ко мне в руки разукомплектованный нет блока апаратуры , приборов.
На дпнный момент закончил перематывать на однофазний по типу ГАБ-4-О\230.
Интересуют номиналы реостатов добовочного, регулирующего и компадирующего.
Не могли бы вы замерить свои.

Кстати двигатель УД2М боиться простоев, рекомендую рас в 2 недели заводить мин на 10.
