Электрическая схема стерилизатора

Сообщение **CatDog** » 21 дек 2011, 13:38

Доброго времени суток!

Нужна электрическая схема представленного ниже стерилизатор для консервирования овощей gerl_cray

.

Был собран стерилизатор с автоматической регулировкой температуры из старого алюминиевого бака стиральной машины и нагревателя от пластмассового электрического чайника мощностью 2 кВт. Отверстие для активатора можно заглушить заплаткой из такого же материала, как и сам бак, поместив между ними в середине резиновую прокладку, намазанную с двух сторон эластичным герметиком. Стерилизатор удобнее всего установить в гараже или бане.
При испытании стерилизатора консервов, для измерения и поддержания необходимой температуры применялся микропроцессорный цифровой терморегулятор ТРМ1 с датчиком температуры ТСМ и пусковой контактор рассчитанный на ток 25 ампер. Но можно обойтись и без них. Необходимо лишь опытным путём определить время стерилизации, измеряя температуру воды обычным термометром.

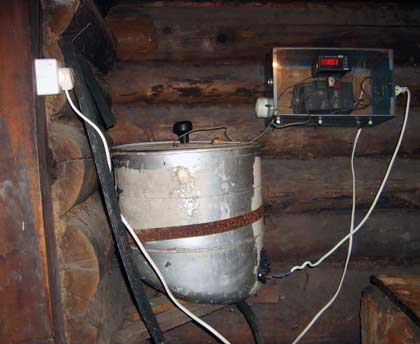

Внешний вид стерилизатора.

: Чертёж стерилизатора в разрезе - 2.gif (7.51 КБ) 839 просмотров

: Чертёж стерилизатора в разрезе - 2.gif
(7.51 КБ) 839 просмотров

1. Заплатка на отверстие активатора.
2. Уровень воды.
3. Бак от стиральной машины.
4. Крышка бака с ручкой.
5. Сливной шланг.
6. Банки.
7. Проволочная сетка. Служит опорой для банок.
8. Нагреватель от пластмассового электрочайника мощностью 2 кВт.
9. Электрический кабель.

Заранее всем спасибо за помощь.
