Проводка дверного звонка (проводного)

[LIKSER]

Здравствуйте товарищи!
Пишу Вам с надеждой о помощи.
Живу в частном доме и решил провести звонок(ранее его не было никогда в доме).
Сходил в магазин и купил коробку:- сам звонок, из которой торчит 2 провода - синий и красный и саму кнопку.
Ниже размещены фотографии. Простите пожалуйста за качество, у меня пока что цифровой камеры нету.
Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
На рисунке 4 опечатка,не 240 а 220
Я Вас очень прошу, пожалуйста, объясните мне дословно, куда какой проводок совать и через что?
В электрике я вообще дуб дубом. Если-бы был проведен звонок, то я по образцу-бы и сделал, а тут впервые.
Меня кстати пугает то, что на самой кнопке есть лампочка и она держится на проволочке зажатой сразу на двух болтах, разве это не замыкание?
Сама кнопочка при нажатии зажимает 2 контакта между лампочкой, которые закрепленные каждый своим болтом.
И главное, еще раз очень попрошу, как можно подробнее, если же Вы конечно захотите вообще помочь мне. В интернете много искал, находил схемы, но я даже в них не разбираюсь. 22 года - а в практике, электрике до сих пор не ухты. Даже стыдно, если честно.

[elhouse]

Я Вас очень прошу,пожалуйста,обьясните мне дословно куда какой проводок сувать и через что.

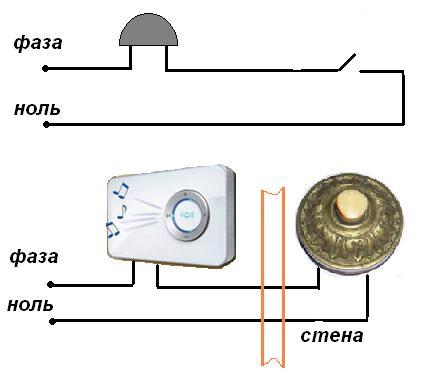

В розетку через кнопку...
Возьми два проводка подсоедини к звонку и к розетке, звонок будет звонить постоянно - разорви один проводок и подсоедини кнопку.
Теперь будет звонить при нажатии на кнопку.
Стыдно мне за тебя сынок, я это мог ещё до школы.

[LIKSER]

Вам хорошо, а мне не особо.
Вот например: как именно подключить саму кнопку? В болты их крутить что-ли? Дак оно будет и без нажатия замкнута, так как проволка на которой держится лампочка соединяет оба болта.

[elhouse]

Вам хорошо а мне не особо =(

Вот например как именно подключить саму кнопку? в болты их крутить чтоли? дак оно будет и без нажатия змкнута,так как проволка на которой держится лампочка соеденяет оба болта =(((

Да в болты.

без нажатия змкнута

Кто тебе сказал.

Купи радио звонок, если и сейчас не разберёшься.

Наш форум не советует Вам браться за такую работу.
Лучше попросите кого нибудь из соседей подключить, а то ещё не дай бог...

[Anatoliy]

А может быть рассмотрите такой вариант как дистанционный беспроводный звонок.
Сейчас их в продаже есть много модификаций.
Устанавливаете на входе только кнопку.
А звонок можете вставлять в любую розетку по всей квартире.

[nikola]

Меня кстати пугает то, что на самой кнопке есть лампочка и она держится на проволочке зажатой сразу на двух болтах, разве это не замыкание?

В лампочке контакты не замыкаются, между ними горит газ. Так как сопротивление у этой лампочки большое, то звонок через нее не включится.
Вспомнился случай:

Открыть спойлер

Скрытие отключено

Что бы увидеть скрытое сообщение Вам необходимо зарегистрироваться и войти на форум официально

[sergey_sav]

В лампочке контакты не замыкаются, между ними горит газ.

Вообще-то на фото светодиод с резистором...
А глядя на не очень качественное фото начинки звонка, меня терзают сомнения, а долго ли проживёт сей звонок при подключении к сети 220В...

Взял пластмассовую, изолированную, пустил через нее, в разрыв, "ноль".

По большому счёту, фаза или ноль в разрыве кнопки мало повлияет на безопасность... Просто фаза придёт на другой контакт звонковой кнопки через схему звонка.
