Speed Controller MTY

[Калибан]

Уважаемые форумчане!
Честно признаюсь, что чайник по части электроники! Мои знания ограничиваются очень скудным школьным материалом (физики у нас как таковой и не было моей вины в этом нет), так что заранее прошу прощения за, возможно, глупые вопросы.
Ситуация такая:
У меня есть Speed Controller и к нему нужно подключить прожектор.
Схемка подключения вот такая Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь. , но читать её я не умею Попытался разобраться, но понял, что без посторонней помощи не обойтись, а если сам буду экспериментировать, то возможен коллапс, чего бы очень не хотелось.
3 провода от розетки, 3 провода от прожектора и 5 дырок в контроллере. Объясните чайнику, как это все подключить.
Заранее спасибо

[Калибан]

Что мне непонятно по схеме:
-Что есть "М в кружочке"? (понимаю, что глупый вопрос, но я честно предупредил про чайника)
-На вход и выход идет один провод, значит другие 2 провода от розетки и прожектора надо соединять на прямую?

[ВИТАЛИЙ ЙЙ]

привет---L 1-фаза вход,,,,3-фаза двигателя,,,, N-N-ноль общий,,,,контакт (cтрелка вниз)не нужен
только мощьность прожектора должна быть меньше -чем регулятор.земля общая (напрямую)

[Калибан]

Спасибо за ответ!
Первый вопрос отпал
В N значит ноль и от розетки и от двигателя подключать?
Второй вопрос еще актуален о_0 Что делать то с остальными проводами? (с физикой у меня совсем все плохо, так что прошу прощения за неграмотность)

[ВИТАЛИЙ ЙЙ]

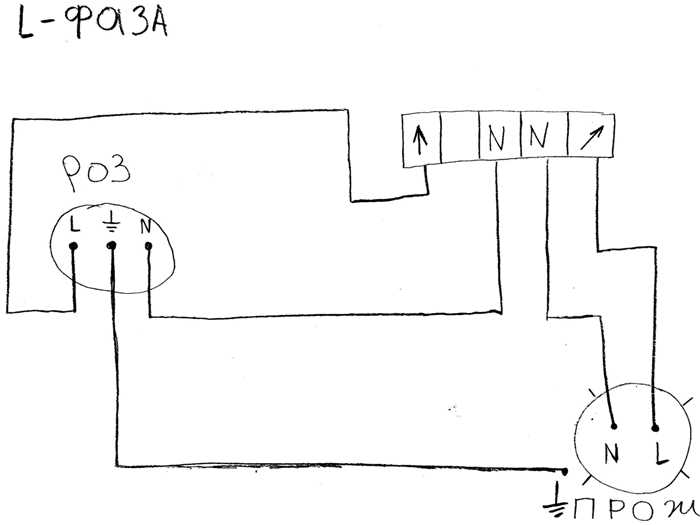

-сканер включу -нарисую-вышлю-чуть позже-если не опередят

[Калибан]

Спасибо за помощь, Виталий

[ВИТАЛИЙ ЙЙ]

помни о том что регулятор должен быть мощнее лампы

[Калибан]

Спасиб, подключил! Все работает!
Последний глупый вопрос: Что делать с заземлением двигателя? о_0

[ВИТАЛИЙ ЙЙ]

на форуме есть тема про заземление-прочитай и реши сам(будет полезно!!!!)

[Калибан]

Хорошо! Бооооольшое спасибо, что откликнулись!
