Как подключить генератор к электросети дома. Схема.
Просьба помочь советом, как безопасно сделать подключение 1 ф. генератора к 3 ф. щитку. Генератор буду включать вручную!
Re: Как подключить генератор к электросети дома. Схема.
1. Через перекидной рубильник (на рисунке слева).
2. Через трехходовой реверсивный рубильник или переключатель на три положения (на рисунке справа).
Если перекидной рубильник устанавливается отдельно, то для трехходового реверсивного рубильника предусмотрено крепление под стандартную DIN-рейку в электрощите. Для однофазной сети достаточно двух полюсного (на разрыв фазы + ноля), а для трёхфазной сети необходим четырёх полюсный (на разрыв трех фаз A-B-C и ноля).

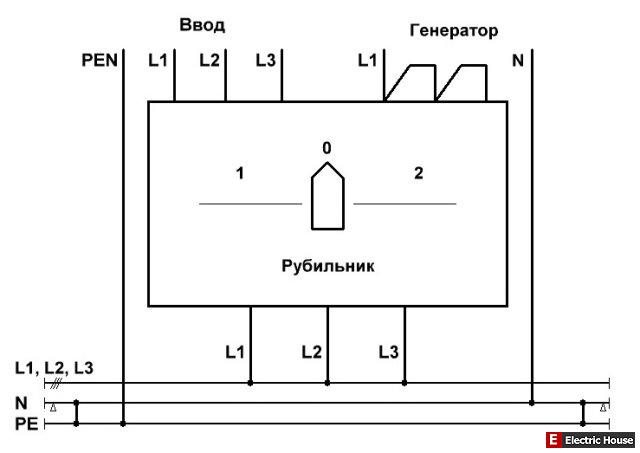

Подключение однофазного генератора к трёхфазной сети.
К трехходовому переключателю или перекидному рубильнику подключаются три линии: одна от стационарной электросети, вторая от генератора, и третья- к электропотребителям. Они имеют три положения включения:
1. Включено питание от электросети.
2. Включено питание от генератора.
3. Отключено все.
Конструкция перекидного рубильника или трехходового переключателя исключает возможность одновременного включения вместе стационарной электросети и генератора. Т. е. включена либо электростанция, либо питание от стационарной электросети, либо все отключено.
Давайте рассмотрим схему подключения своими руками перекидного рубильника. Трехходовой переключатель будет подключаться аналогично по схеме на нем нанесенной или из инструкции.
Все работы необходимо проводить только после снятия напряжения, проверки его отсутствия и принятия мер по исключению его случайного включения.
К верхним губкам или контактам подключается внешняя электросеть, к нижним электростанция, а к средним электропотребители дома.
При пропадании электричества необходимо:
1. Завести электрогенератор вручную и дать время для бензиновой в несколько секунд для прогрева.
2. Переключить перекидной рубильник в нижнее положение как показано на схеме.
При появлении напряжения во внешней электросети переключите рубильник в предыдущее положение и после этого заглушите генератор.
Как подключить электростанцию к дому через АВР
Сегодня продаются электрогенераторы с автозапуском. Стоят они недешево. Но автозапуск стоит своих денег, потому что весь процесс автоматизируется. Вам после отключения электричества надо лишь подождать несколько секунд до появления напряжения в доме от вашей электростанции.
Принцип работы АВР. Автоматика электрогенератора постоянно «следит» за напряжением от внешней сети. В случае его пропадания отключается контактор АВР, который соединяет с стационарной сетью электропотребителей вашего дома. После этого включается стартер и запускается двигатель электростанции. После его выхода на номинальные обороты включается контактор АВР, который подключает потребителей к электростанции.
При появлении напряжения во внешней электросети, АВР переключает на работу от нее потребителей. Двигатель генератора продолжает работать вхолостую непродолжительное время, а затем отключается.

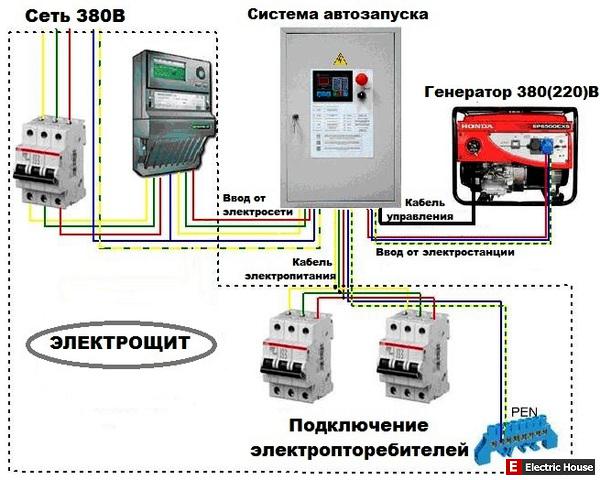

Схема подключения к АВР. В щит системы автозапуска заводятся и подключаются кабели по схеме из инструкции или на дверце щитка.
К АВР подключается внешнее электропитание через электросчетчик и силовой кабель от генератора, а так же кабель управления. С АВР заходит электропитание в электрощит мимо счетчика электроэнергии прямо на автоматы, к которым подключены электропотребители вашего дома.
Учитывайте, что в большинстве случаев автоматика системы автозапуска работает только при температурах ваше 5 градусов Cº.
P. S. Мой совет! Трехфазный ввод в дом лучше резервируйте однофазным генератором. Как показала практика, при неправильном распределении нагрузки по фазам, с трехфазным генератором возникают проблемы из-за возникновения перекоса фаз в электросети дома. Лучшим будет вариантом, если на резервируемую одну фазу подключить наиболее важные электроприборы и места освещения в доме.
Помните, что генератор надо полностью разрывать с действующей электросетью, т.е. необходимо отключать не только фазу, но и ноль.
Стабилизаторы напряжения Энергия.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
Re: Как подключить генератор к электросети дома. Схема.
elhouse писал(а):
генератор надо полностью разрывать с действующей электросетью, т.е. необходимо отключать не только фазу, но и ноль.
Во во... а посему встаёт задача покупки не трёхполюсного переключателя, как показано на всех картинках, а 4х полюсного, что несколько усложнит задачку...
А если выбор на АВВ, то увеличится и без того не малая стоимость ... на приобретение дополнительных модулей для АВВ ОТ63.
Все тематические вопросы и ответы на них только на форуме!
