Схема подключения двух проходных выключателей.
Добрый день! Собрался установить в коридоре 2 проходных выключателя для включения света. Установил и закрепил оба выключателя на стенах. В распаечной коробке в коридоре 4 двойных провода:
- свет коридора;
- приходящий из щитка;
- свет и розетки малой комнаты, свет и розетки зала, розетки кухни;
- свет кухни, туалет и ванная.
Проблема заключается в том, что при подключении только света коридора с 2 проходными выключателями без подключения остальным помещений свет в коридоре работает, но при подключении всех помещений вместе с коридором и проходными выключателями - ничего не работает.

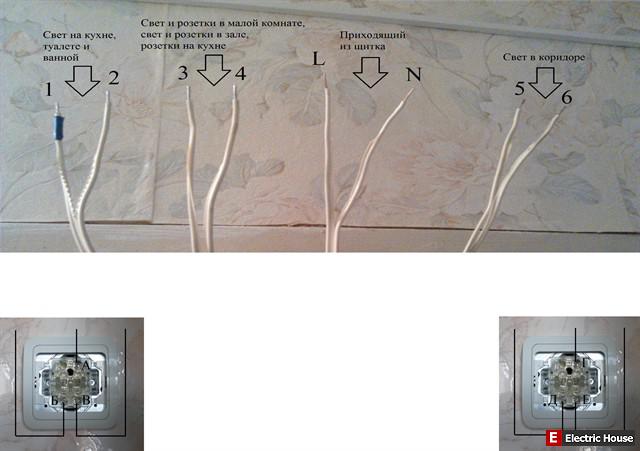

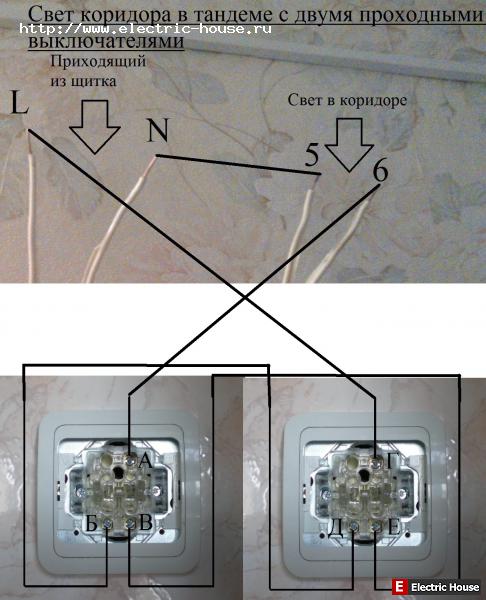

Прикладываю две фотки. Только при подключении одного коридора с 2 проходными выключателями. И всю цепь в целом. Подскажите пожалуйста как подключить и в чем ошибки?
Схема подключения двух проходных выключателей.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
-
IC@NN
Автор темы - Заглянувший
Схема подключения двух проходных выключателей.

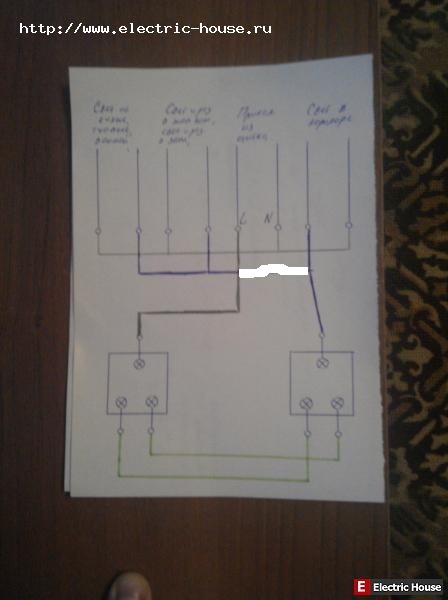

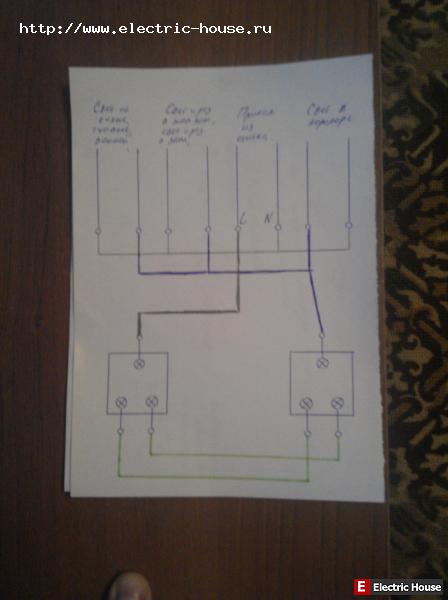

Возможно подключить по такому варианту или есть иной способ, чтобы все горело?
- Вложения
Схема подключения двух проходных выключателей.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
Схема подключения двух проходных выключателей.
Или тестером прозвоните контакты, найдите общий.
Схема подключения двух проходных выключателей.
IC@NN писал(а):
Возможно подключить по такому варианту или есть иной способ, чтобы все горело?
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю
-
IC@NN
Автор темы - Заглянувший
Схема подключения двух проходных выключателей.
slavapril писал(а):

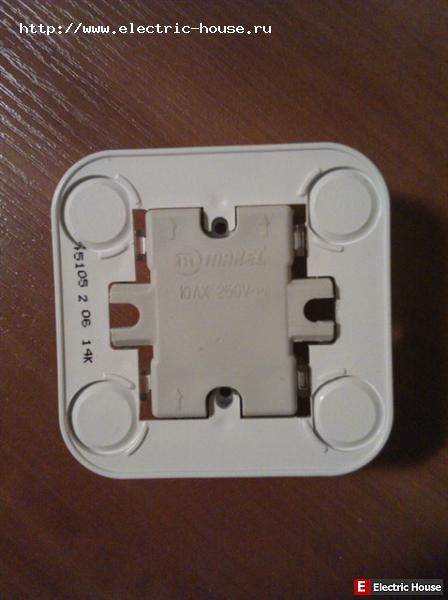

Оборотную сторону выключателя смотрели? Там обычно наносят маркировку(нумерацию) и назначение контактов. Хотелось бы взглянуть и сверить с вашими нарисованными соединениями.
Да, смотрел. Смысл в том, что без подключения коридора и двух проходных все горит и работает, а при подключении только одного коридора наоборот с двумя проходными - свет в коридоре горит и как выключается с обоих проходных выключателей, так и включается. Хочется узнать, как сделать, чтобы все работало сразу в единой цепи?

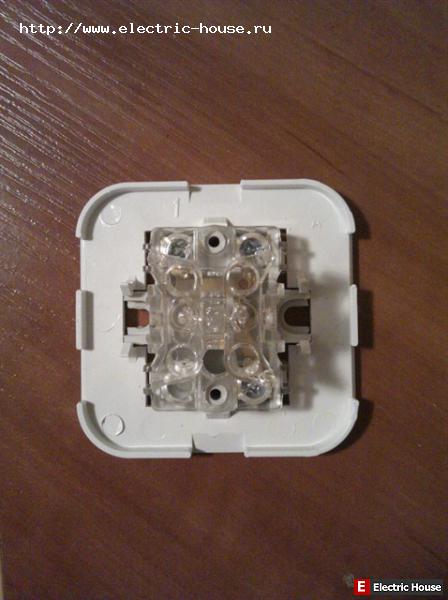

Вот, кстати фото одного из проходных...Есть возможность нарисовать и показать, как все это соединить воедино?
Схема подключения двух проходных выключателей.
IC@NN писал(а):
Есть возможность нарисовать и показать, как все это соединить воедино?
Смотрите схему, сообщением выше!!!
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю
-
