Схема подключения однофазного счётчика с разделением PEN

Сообщение vasp » 06 апр 2014, 10:28

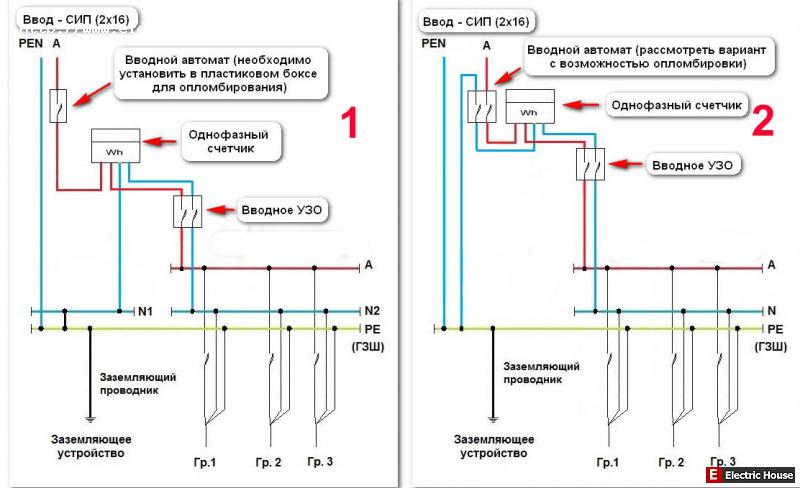

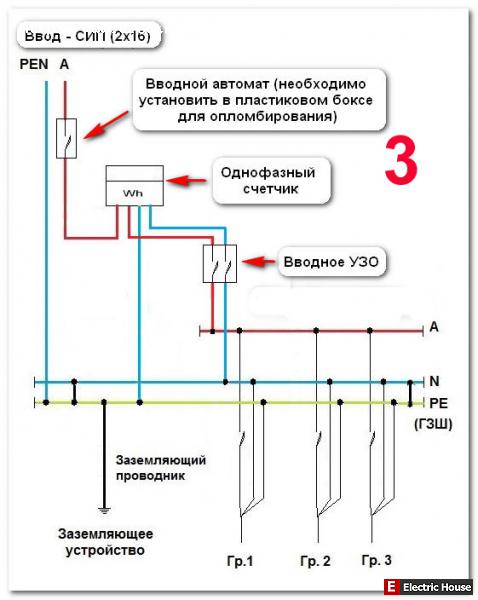

Попались в инете две схемы подключения однофазного счётчика с разделением PEN, немного пофотошопив составил свою №3, какие будут замечания? Имею ввиду ни обозначения ни составление схемы а просто само подключение с разделением.


Реклама на форуме
Реклама на форуме

Схема подключения однофазного счётчика с разделением PEN

Сообщение Объявления » 06 апр 2014, 10:28

Схема подключения однофазного счётчика с разделением PEN

Сообщение Похожие темы » 06 апр 2014, 10:28

Посмотрите здесь:
Схема подключения трёхфазного трансформаторного счётчика
Схема гибридного однофазного электросчетчика МИРТЕК 101
Принципиальная схема электронного счетчика СЕ-101 R5 146
Схема для подключения фар от 220
схема подключения генераторов
Аватара пользователя
electrohoz
Russia
Почётный член клуба
Почётный член клуба
Старший энергетик
Старший энергетик

Re: Схема подключения однофазного счётчика с разделением PEN

Сообщение electrohoz » 06 апр 2014, 18:59

vasp писал(а):
подключение с разделением.


Первое и второе имеет право на жизнь, но не третий вариант.
Мозг состоит на 80 процентов из жидкости, и мало того, что она тормозная, так многим еще конкретно не долили...
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю

Аватара пользователя
vasp
Автор темы
Участник
Участник

Re: Схема подключения однофазного счётчика с разделением PEN

Сообщение vasp » 06 апр 2014, 20:11

electrohoz писал(а):
Первое и второе имеет право на жизнь, но не третий вариант.

Можно обосновать почему?

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Схема подключения однофазного счётчика с разделением PEN

Сообщение slavapril » 06 апр 2014, 22:10

vasp писал(а):
почему?

РЕ-проводник через счетчик зачем? -:
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
ink_elec
Член клуба
Член клуба
Бригадир
Бригадир

Re: Схема подключения однофазного счётчика с разделением PEN

Сообщение ink_elec » 06 апр 2014, 22:36

vasp писал(а):
немного пофотошопив составил свою №3
N не должен соединяться с РЕ после деления PEN.

Счетчик Нева

Основные технические данные:
2.1. По точности учета электроэнергии счетчик соответствует классу точности 1 по ГОСТ Р 52322-2005.
2.2. Счетчики отображают значение энергии слева от запятой в киловатт-часах, справа от запятой (точки на ЖКИ) - в десятых и сотых долях киловатт-часа. На электромеханическом отсчетном устройстве барабан, отображающий десятые доли киловатт-часа, имеет красный цвет.
2.3. Конструкция счетчика соответствует ГОСТ Р 52320-2005, ГОСТ Р52322-2005. Степень защиты от проникновения воды по ГОСТ 14254-96:
- IР51 для исполнений счетчиков НЕВА 101;
- IP40 для исполнений счетчиков на DIN-рейку НЕВА 102, НЕВА 103, НЕВА 105 и НЕВА 106.
2.4. Счетный механизм счетчиков обеспечивает достоверный учет электроэнергии при изменении направления тока на противоположное.
2.5. Предельный рабочий диапазон по напряжению - от 176 до 264 В, по частоте переменного напряжения сети - от 47,5 до 52,5 Гц.
2.6. Счетчик устойчив к воздействию входного напряжения переменного тока 420 В.
2.7. Полная мощность, потребляемая счетчиком по цепи напряжения при номинальном напряжении, нормальной температуре, номинальной частоте не превышает 8,5 ВА. Активная мощность, потребляемая по цепи напряжения, не превышает 2,0 Вт.
2.8. Полная мощность, потребляемая счетчиком по цепи тока, не превышает 0,2 В*А при базовом токе, при нормальной температуре и номинальной частоте.
2.9. Счетчик начинает функционировать не позднее, чем через 5 с после того, как к его зажимам будет приложено номинальное напряжение.
2.10. Стартовый ток счётчика 0,02 А.
2.11. При отсутствии тока в цепи тока счетчик не измеряет электроэнергию (не имеет самохода).
2.12. Счетчики имеют светодиодный индикатор функционирования, на который выдаются световые импульсы, пропорциональные количеству потребляемой энергии. Количество импульсов, соответствующих одному киловатт-часу, (постоянная счетчика) указано рядом со светодиодным индикатором.
2.13. Счетчик имеет испытательный выход, совмещенный с основным передающим устройством, на который выдаются импульсы в соответствии с постоянной счетчика.
Предельно-допустимое значение напряжение на зажимах основного передающего устройства в состоянии "Разомкнуто" - 24 В.
Предельно-допустимое значение силы тока в цепи основного передающего устройства в состоянии "Замкнуто” - 30 мА.
Минимальная длительность импульса, формируемого основным передающим устройством, - не менее 30 мс.
2.14. Счетчик с защитой от несанкционированного потребления электроэнергии по нулевому проводу имеет дополнительный светодиодный индикатор (IФ ≠ I0), информирующий о несанкционированном потреблении энергии через нулевой провод.
2.15. Время хранения информации об энергопотреблении в памяти счетчика с электронным счетным механизмом при отсутствии напряжения питания - не менее 10 лет.
2.16. Габаритные размеры счётчиков приведены в приложении А.
2.17. Масса счетчика:
- НЕВА 101, НЕВА 103, НЕВА 106 – не более 0,6 кг;
- НЕВА 102, НЕВА, 105 – не более 0,2 кг.

Аватара пользователя
vasp
Автор темы
Участник
Участник

Re: Схема подключения однофазного счётчика с разделением PEN

Сообщение vasp » 07 апр 2014, 11:36

ink_elec писал(а):
N не должен соединяться с РЕ после деления PEN.


Вводное УЗО на фото №3 будет работать?

Аватара пользователя
ink_elec
Член клуба
Член клуба
Бригадир
Бригадир

Re: Схема подключения однофазного счётчика с разделением PEN

Сообщение ink_elec » 07 апр 2014, 12:06

vasp писал(а):
Вводное УЗО на фото №3 будет работать?

Нет.
