Извиняюсь сразу, если создал тему не в том разделе . Надо начертить схему реверса с реле времени . Нужно, чтобы когда нажимаю кнопку пуск звенел звонок пару секунд , после этого запускалась лента (двигатель) . И так в обе стороны . Схема должна быть с одним реле времени . На блокировку нужно использовать контактор .

Конечно, не в том. При чем тут нежилые помещения...Пересено
Звонок уже есть или выбирать будем? Какое оборудование и на какое напряжение? И в какие бюджетные рамки надо влезть?

Звонок школьный на 220 ,оборудование на 220 , двигатель трехфазный 8 кВт на ленте(конвейер) , ограничений нету =)

А, может, с двумя? А то с одним что-то сложновато. Или таким образом уже что-то работало?

Была раньше на этой ленте схема с одним , второго просто нету .

А сколько у реле времени контактов было? Не в курсе? Или что за тип?
В принципе, получается. Но сложно. А взаимоблокировка у пускателей была электрическая или механическая?

Надо реле времени с двумя нормально разомкнутыми контактами. Или (если с одним контактом) дополнительное пром РЕЛЕ с двумя н/о контактами.

SB1 - пусковая кнопка вперед. Имеет один НО и один НЗ контакт с механической зависимостью. При ее нажатии контакт SB1.1 замыкается, SB1.2 - размыкается.
SB2 - пусковая кнопка назад. Имеет один НО и один НЗ контакт с механической зависимостью. При ее нажатии контакт SB2.1 замыкается, SB2.2 - размыкается.
К1.1 и К2.1 - блокировочные НО контакты соответствующих пускателей К1 и К2
К1.2 и К2.2 - блокировочные НЗ контакты соответствующих пускателей К1 и К2
SB3 - кнопка Стоп. Одна на оба вращения. Можно две поставить, если не 3-х кнопочный, а отдельных два 2-х кнопочных поста.
РВ - реле времени. Например, пневматическое РВП-72 3121 или электронное ВЛ-161
При включении необходимо нажать требуемую кнопку ПУСК. Зазвенит звонок. Кнопку удерживать 2сек(или как выставите). Через 2сек звонок отключится сам, а станок также сам включится. Кнопку ПУСК можно отпустить.

Думаю что (правда головушка после застолья, если правильно прочел схему.
РВП-72 3121 может не пойти. Может лучше РВ-1 с задержкой времени на включение.
В этой схеме нужно ставить реле времени с задержкой на включение, и кнопку пуск держать до включения двигателя.
И контакты SB 1.2 и SB 2.2 поменять местами.

РВП-72 3121 и есть с задержкой на включение

Дык, так и есть.

Контакт SB1.2 служит для исключения включения реле К2, поскольку контакты SB1 должны включать К1. Соответственно, контакт SB2.2 служит для исключения включения реле К1, поскольку контакты SB2 должны включать К2. А уже когда контакт реле времени Q1 замкнется, защиту от встречного включения пускателей будут обеспечивать одноименные НЗ контакты пускателей.

Насколько помню это реле (может ошибаюсь) там принцип такой.
Микрик в нормальном положении нажат при подачи напряжения катушка втягивается, при сбросе напряжения она возвращается назад.
при медленной подаче воздуха, снова возвращается назад, в исходное положение, замыкая контакты которые были разомкнуты.
slavapril извини но что то меня напрягает эта схема , что то, не то, не выходит сложить ее работу.

Запускаем двигатель, скажем, вперед. Для этого нажимаем SB1 и держим. При этом контакт SB1.1 замыкается, а SB1.2 размыкается. Одновременно с нажатием SB1 через SB1.1 подается напряжение на РВ и звонок. Звонок сразу же включается, но реле РВ выжидает свои выставленные 2сек. По истечении 2сек при все еще удерживаемой кнопке SB1 срабатывает на замыкание контакт Q1 реле РВ. При этом питание поступает на две ветки - это на реле К1 и К2, а звонок выключается. Однако, К2 включиться не может, потому как этому при нажатой кнопке SB1 препятствует разомкнутый контакт SB1.2. Поэтому включается только К1. При этом К1 становится на самоблокировку при помощи контакта К1.1, а контакт К1.2 вместе с SB1.2 разрывает дополнительно цепь питания катушки К2 с другой стороны. Поэтому, как только К1 сработало, отпускаем кнопку SB1. В результате РВ так и остается под напряжением, но уже не через контакт SB1.1, а через К1.1. А К2 включиться не может из-за разомкнутого контакта К1.2 реле К1, хотя SB1.2 при отпускании SB1 замкнется снова.

Все разобрался.
Путало в сознании что нажимаем кнопку 1 а контактор включается 2
Приношу извинения.

Нарисовал нужную схему сам вчера на работе . Завтра скину сюда вдруг кому пригодиться .

Тип оборудования(кнопки, реле) указать не забудьте...а мы покритикуем

и тишина...

Эх, сорвалось

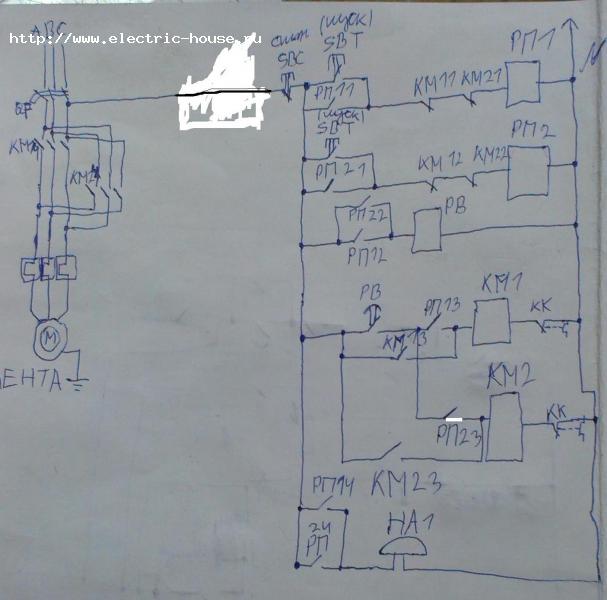

Сразу извиняюсь за такой криворукий рисунок . Кнопочная станция обычная , реле времени еще не куплено , так что марку не скажу . В принципе любое на выдержку времени на включение .
Еще нарисовал с двумя реле времени та же схема , выложить сюда ?

Ну, вижу, что сделано по принципу "нажал - отпустил", т.е. удерживать ПУСК не надо. Однако, нет "защиты от дурака". Можно нажать обе кнопки ПУСК(либо с разницей в 1-2сек или как там будет реле времени выставлено) и тогда по истечении заданного интервала реле времени включатся контакторы на оба направления вращения Плюс этому еще два дополнительных промежуточных реле использовано. Навскидку.
Итого: при большем вложении денег техника безопасности меньше.

В принципе да , надо добавить еще 2 контакта . Насчет дороже - у нас этих промежуточных завались , а реле времени нету .
