Электрическая схема откатных ворот
Добавлено:
19 мар 2010, 21:08 Sorentor
Здравствуйте!
Есть схема откатных ворот (прилеплена в формате sPlan), нужна помощь по ее переделке при установке пускателей с катушками на 380В и дополнить задержкой времени перед открытием. Ну, чтобы сначала секунд 5 сигнализация отрабатывала, а потом открывались/закрывались ворота. Помогите, пожалуйста!
Электрическая схема откатных ворот
Добавлено:
19 мар 2010, 21:13 ВИТАЛИЙ ЙЙ
схема в цифрах-не читается(может только у меня)
Электрическая схема откатных ворот
Добавлено:
19 мар 2010, 21:38 Sorentor
Переделал в JPG качество, правда, не очень, но саму схему видно нормально.
- Электрическая схема откатных ворот - vorota
(65.23 КБ) Просмотров: 4622
Электрическая схема откатных ворот
Добавлено:
19 мар 2010, 22:20 ВИТАЛИЙ ЙЙ
вопрос 1- по задержке пуска....
у вас при этой схеме -питание 380?или 220.
с первым вопросом понятно ,а с остальными (поясните подробней)
Электрическая схема откатных ворот
Добавлено:
19 мар 2010, 22:23 миш
Вы меня извините а схему вы сами рисовали? Что за контакт кк ? Посмотрите вот так. Контакт кк я пока убрал поскольку не понял что это.
- Электрическая схема откатных ворот - vorota_196 4.JPG
(42.72 КБ) Просмотров: 4601
Электрическая схема откатных ворот
Добавлено:
19 мар 2010, 22:26 sergey_sav
Поставьте вместо катушек МП реле времени (посмотрите на сайте "Меандра"), которые имеют мгновенно переключаемый контакт (для самоблокировки) и контакт срабатывающий с задержкой (питание на катушку МП).
Электрическая схема откатных ворот
Добавлено:
19 мар 2010, 22:31 ВИТАЛИЙ ЙЙ
перерисовал МИШ ,смотрел смотрел -а где же реверс
Электрическая схема откатных ворот
Добавлено:
19 мар 2010, 22:43 миш
Внимательно посмотри. Меня интересует кк что это и с чем его едят.
- Электрическая схема откатных ворот - vorota_196 4-1.JPG
(44.42 КБ) Просмотров: 4593
Электрическая схема откатных ворот
Добавлено:
19 мар 2010, 22:49 ВИТАЛИЙ ЙЙ
кк-получится меж фазовое.нарисую сам как понял
Электрическая схема откатных ворот
Добавлено:
19 мар 2010, 23:14 миш
Нет посмотри как проходит включение в перед.
- Электрическая схема откатных ворот - vorota_196 4-1-1-1.JPG
(48.26 КБ) Просмотров: 4579
Электрическая схема откатных ворот
Добавлено:
19 мар 2010, 23:17 ВИТАЛИЙ ЙЙ

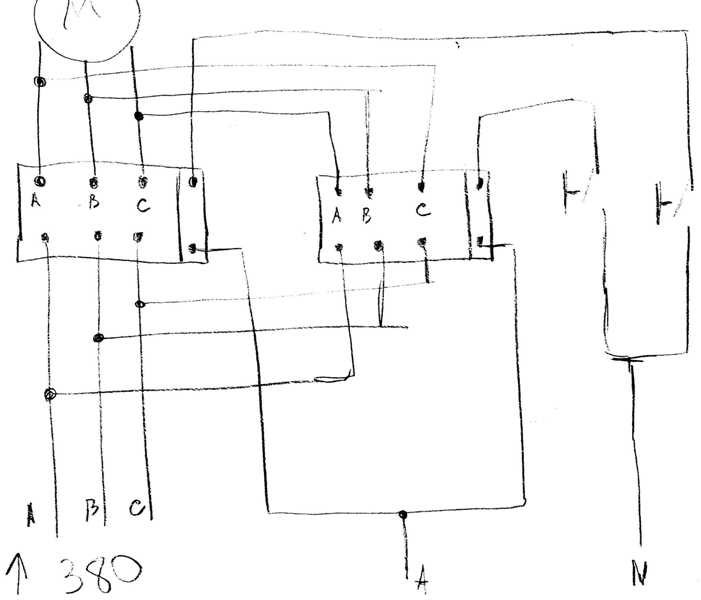

Простая схема.
- Электрическая схема откатных ворот - img024
(27.04 КБ) Просмотров: 4271
Электрическая схема откатных ворот
Добавлено:
20 мар 2010, 04:52 Sorentor
Спасибо за ответы.
КК - это тепловушка, корявенько нарисована просто.
Если по 380 все понятно, кроме подключения в нее сигнализации, вопрос о задержке времени (без больших затрат на покупку реле) остается открытым.
ВИТАЛИЙ ЙЙ писал(а):у вас при этой схеме -питание 380?или 220.
На ней, вроде, очевидно, что 220.
Электрическая схема откатных ворот
Добавлено:
20 мар 2010, 11:53 sergey_sav
вопрос о задержке времени (без больших затрат на покупку реле) остается открытым.
Без реле времени он так и останется открытым...
Электрическая схема откатных ворот
Добавлено:
20 мар 2010, 16:11 Sorentor
Я про дорогие реле говорю, на обычные можно, просто бюджет нам урезают всегда, надо укладываться
Электрическая схема откатных ворот
Добавлено:
20 мар 2010, 17:11 ВИТАЛИЙ ЙЙ
рэле обойдётся максимум в 1500р.
на счет 220 и380 спросил,потому что-вы сказали о переделки схемы с пускателеии на 380.....я вижу, что на схеме показано 380
Электрическая схема откатных ворот
Добавлено:
20 мар 2010, 17:40 Sorentor
На первоначальной схеме показано 220, так ведь?
А нужно в 380, а как подключается реле времени в такой схеме?
Еще вопрос, а не нужно ли конечные выключатели ограничения хода ворот ставить до катушки МП?
Электрическая схема откатных ворот
Добавлено:
20 мар 2010, 18:05 ВИТАЛИЙ ЙЙ
нет,на первой показано 380,управление 220..
вы по ходу не вматериале-если не можете отличить 220 от 380?
на счет конечных выключателей -вы правы надо(для безопасности),можно проработать схему ,если вы говорите что схема на 220-а в натуре на 380-скажите конкретней что надо и как?
Электрическая схема откатных ворот
Добавлено:
20 мар 2010, 18:19 Sorentor
ВИТАЛИЙ ЙЙ писал(а):нет,на первой показано 380,управление 220..
вы по ходу не вматериале-если не можете отличить 220 от 380?
на счет конечных выключателей -вы правы надо(для безопасности),можно проработать схему ,если вы говорите что схема на 220-а в натуре на 380-скажите конкретней что надо и как?
Хех.. Так я и писал, что нужна схема с оперативкой на 380, просто не всегда привозят пускатели на 220, а у меня монтеры молодые и неопытные еще..
Электрическая схема откатных ворот
Добавлено:
20 мар 2010, 18:25 ВИТАЛИЙ ЙЙ
понятно,сегодня на катаю что нибудь,позже скину-или завтра(точно не обещаю)
Электрическая схема откатных ворот
Добавлено:
20 мар 2010, 19:45 миш
меня вчера выключили за не уплату забыл заплатить за инет.схему на управление 380 я вам нарисовал но тогда тепловое должно быть нормально открытое потомучто оно должно сработать и подать световой и звуковой сигнал. сейчас перерисую.
Откатные ворота.rar
