ВРУ 400кВт
Проекта нет, сделать нужно таким образом что бы ни у кого из проверяющих не возникло лишних вопросов?
-
- Сообщение
ВРУ 400кВт
2. Определиться с Ру. Рассчитать Рр и рассчитать Iр.
3. Все данные 4 панелей свести на ВРУ. Сделать расчет. И уже на основании расчетов определяться с типом ВРУ.
Ведь у вас и так получается без учета косинуса Фи ток на ВРУ при 400 кВт будет 607 А.
А при косинусе 0,8 будет 760А.
К тому же какая категория электроснабжения 3 или 2
-
- Сообщение
Re: ВРУ 400кВт
Плюс отопительная установка мощностью 100 кВт.
Категория 2.
-
- Сообщение
Re: ВРУ 400кВт
1. секция с перекидным рубильником ( схема крест) и автоматами, номинал автомата с расчетом косинуса фи и КС РТМ 36.18.32.4-92 УКАЗАНИЯ ПО РАСЧЕТУ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК и 788-1069 Справочные данные по расчетным коэффициентам электрических нагрузок.
2. ставите еще две секции которые запитаны от разных кабелей.
3. А уже от этих 2 секций запитываете с одной секции две РП и с другой секции две РП
4. Не забываем что приходящие кабеля от ТП до ВРУ, сечение выбирается с учетом аварийного режима.
-
- Сообщение
Re: ВРУ 400кВт
От ТП уже есть ВРУ, небольшая нагрузка там(около 5кВт) надо провести питание в соседний цех- 120 метров,
Можно ли шлейфом провести кабель в новый цех, обойтись автоматом на вводе 630А и групповые 5 штук по 160А?
Пока не ясно какая будет нагрузка сколько потребителей, но будет современем.
-
- Сообщение
Re: ВРУ 400кВт

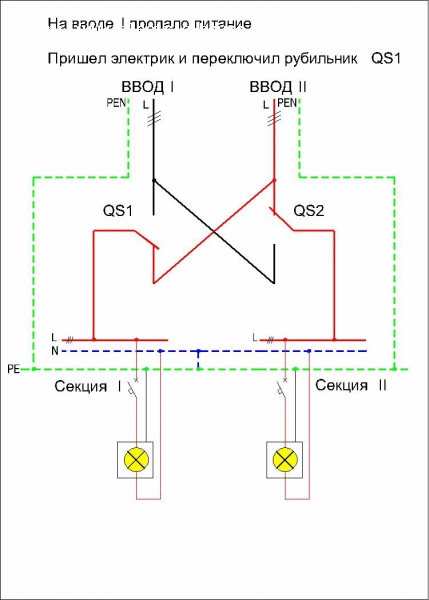

1. Значит ВРУ цеха должно быть запитано от двух источников питания или двух разных секций.
2. Оба кабеля должны быть под напряжением (нагрузкой) Холодный резерв исключается.
3. Значит на вводе вру ставим перекидной рубильник что бы в случаи аварии переключать одну из секций на тот или иной ввод.
4. Но самое главное что у вас там должен быть щит пожарки. А пожарка питается по 1 категории. Нужно еще ставить щит с АВР на пожарку и запитывать этот щит от этих двух приходящих с ТП кабеля.
-
- Сообщение
Re: ВРУ 400кВт
-
- Сообщение
Re: ВРУ 400кВт
С верхних клем до автомата .
Я бы все же посоветовал вам заказать проект.
Там нужно многое просчитывать.
1. Нагрузки.
2. Токи короткого замыкания
3. Время срабатывания автоматических выключателей при токах КЗ
4. Токи аварийного режима
5. Компенсация реактивной мощности ( так как в ТУ обычно прописывается величина косинуса и тангенса)
-
- Сообщение
Re: ВРУ 400кВт
Да я бы конечно за проект, но руководство хочет с экономить
Можно ли присвоить 3 категорию? Нужно ли там 2 источника питания? Щит пожарный с АВР?
-
- Сообщение
Re: ВРУ 400кВт
Но что бы выбрать сечение кабеля от ТП до ВРУ нужно знать нагрузку. ( мощность)
Так же учитывать нужно способ прокладки
Так же нужно учитывать длину трассы.
Боюсь что как бы вам не пришлось класть 2 кабеля в параллель, а итого 4 кабеля. Так как нужно правильно высчитать косинус фи.
А от него будет зависеть ток.
К примеру при Р= 400 ток при косинусе фи 0,8 будет 759 А а при косинусе 0,7 ток будет 868 А
Или класть кабель из сшитого полиэтилена ( а тут куча своих заморочек)
Категория может быть и 3 это все зависит от ТУ которое вам выдается или от начальства, насколько критично останов предприятия на сутки.
Но вот с пожаркой тогда нужно ставить ДЭС как второй независимый источник с автоматическим включением генератора при исчезновении напряжения
-
- Сообщение
Re: ВРУ 400кВт
-
- Сообщение
Re: ВРУ 400кВт
Если в земле то растояние между кабелями от двух секций 1 метр если по второй категории.
Если допустим для длины 100 м сосинуса фи 0,8 то нужно ложить два кабеля в параллель алюминий сечением не мение 185.
Но честно скажу вам вас просто подставляют. Ведь достаточно прийти инспектору и запросить проектную документацию.
Разработку такого проекта может выполнять только проектная организация.
Правда если это внутренняя разводка внутри завода, то это должен разрабатывать отдел главного энергетика,
но обратно же проект. А не на пальцах.
-
- Сообщение
-
- Сообщение
Re: ВРУ 400кВт
Но вот на 400кВт я бы не рискнул делать монтаж без проекта.
Если вам скажут что нужно на такую то мощность. Скажем 400 кВт
Вы заложите кабель с расчетом на 400 кВт . Но обратно же какой косинус.
Вы заложите кабель с расчетом без косинуса а кабель потом будет греться ( а цена кабеля не маленькая )
Просчитаетесь в автомате , рубильнике, так же цена не маленькая ВРУ.
Пусть начальство не финтит. А заказывает проект.
Тем более что на реконструкцию или вновь вводимый объект нужен проект.
Не берите на себя такой груз.
Мало того там еще такие выплывут непонятки с заземлением с молниезащитой , с уравнением потенциалов, с их сечением
-
- Сообщение
-
- Сообщение
Re: ВРУ 400кВт
Я более склонен к автоматам.
-
- Сообщение
Re: ВРУ 400кВт
-
- Сообщение
Re: ВРУ 400кВт
Иначе ч одним рубильником у вас получится схема с рабочим приходящим и холодным резервом приходящим, а холодный резерв не допустим.
-
- Сообщение
Re: ВРУ 400кВт
-
- Сообщение
- electrohoz
- Отв. за электрохозяйство
- Энергетик
- Прогресс звания:
- Заслуженная репутация: 38 +10 / -0
Re: ВРУ 400кВт
Fktrctq писал(а):что же мешает сделать две питающие линии на один рубильник ?
Нагрузка и ПУЭ.
-
