Подключение трехклавишного выключателя с подсветкой

Подключение трехклавишного выключателя с подсветкой

Не в сети - Новенький

Профиль
02 янв 2015, 02:36 Сообщение
Прошу помощи подключить выключатель трехкнопочный фирмы Doumen с подсветкой
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Председатель клуба

Профиль  WWW
02 янв 2015, 08:59 Сообщение
igoryk писал(а)
Прошу помощи подключить выключатель трехкнопочный фирмы Doumen с подсветкой

Где схема, фото, описание...
Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Отв. за электрохозяйство

Профиль
02 янв 2015, 11:26 Сообщение
igoryk писал(а)
подключить выключатель трехкнопочный фирмы Doumen с подсветкой


А разве в комплекте, нет схемы подключения?
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Новенький

Профиль
02 янв 2015, 12:52 Сообщение
Я новичек на форуме, но промучался уже часа три, не пойму как включать. Боюсь что могу наделать делов :)
Вложение

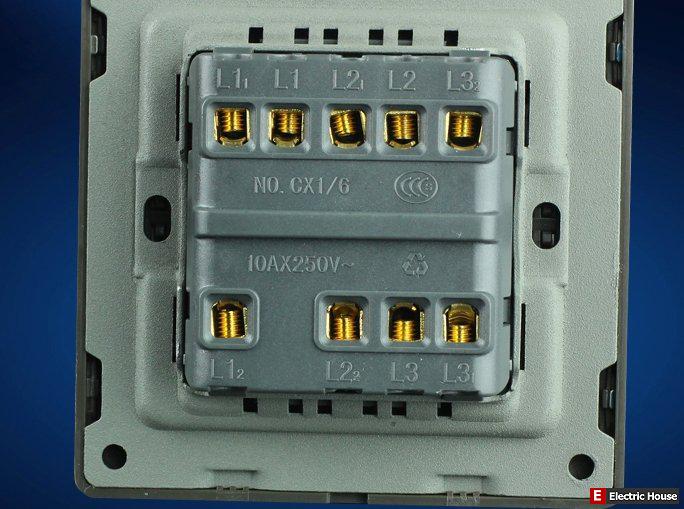

Подключение трехклавишного выключателя с подсветкой - sshot-2015-01-02-[01-20-20]
Подключение трехклавишного выключателя с подсветкой - sshot-2015-01-02-[01-20-20]
[ 40.86 КБ | Просмотров: 169 ]

Вложение

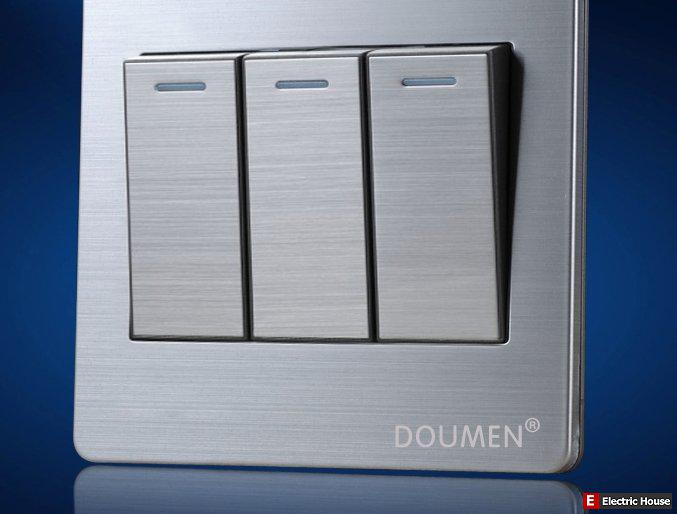

Подключение трехклавишного выключателя с подсветкой - sshot-2015-01-02-[01-20-31]
Подключение трехклавишного выключателя с подсветкой - sshot-2015-01-02-[01-20-31]
[ 69.88 КБ | Просмотров: 169 ]

Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Участник

Профиль
02 янв 2015, 14:22 Сообщение
Прозвони контакты
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Почётный Гуру клуба

Профиль
02 янв 2015, 14:25 Сообщение
Поставьте перемычки между клеммами L-1; L-2; L-3.
На клемму L-1 подключите фазный провод.
Отходящий провод на лампу садите на клемму L-1-1. Проверяете что бы включение лампы было при положении клавиши вверх.
Если нет то отходящий провод садите на клемму L-1-2.
И так с остальными отходящими проводами.

Подсветка там уже встроена и подключена.
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Новенький

Профиль
02 янв 2015, 14:27 Сообщение
а можно хоть в както нарисовать, чтоб я сейчас замыкание дома не устроил? :) спасибо.
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Почётный Гуру клуба

Профиль
02 янв 2015, 14:44 Сообщение
Как то так

Вложение

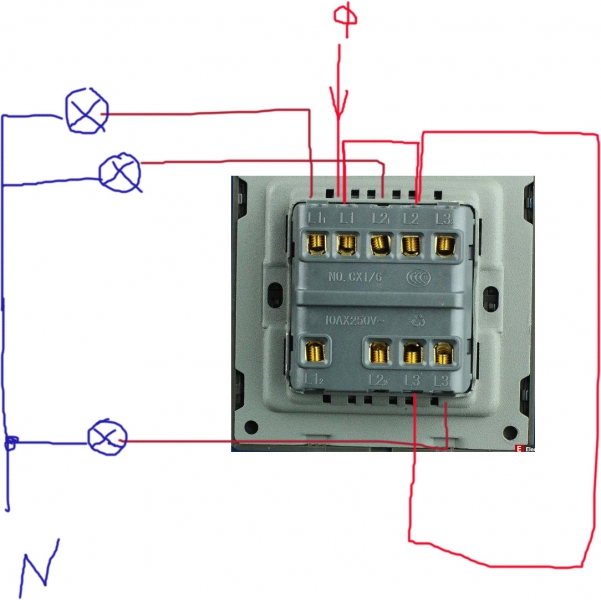

Подключение трехклавишного выключателя с подсветкой - 0444
Подключение трехклавишного выключателя с подсветкой - 0444
[ 169.61 КБ | Просмотров: 155 ]

Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Новенький

Профиль
02 янв 2015, 14:52 Сообщение
Подключил одним проводом между собой L1 L2 L3
На L1 поставил фазу входящую
НА L1-1 - отходящий провод.
Тестирую на лампе для софитов Gu5.3

Подсветка не работает, выключать - и выключать - работает, а подсветки нет.
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Почётный Гуру клуба

Профиль
02 янв 2015, 14:57 Сообщение
поставьте перемычку между L-1-1 и L-1-2. Напишите горит подсветка
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Новенький

Профиль
02 янв 2015, 15:15 Сообщение
Сделал так, фото приложил. выключатель работает средний. Подсветка так и не появилась. Проклятье какое-то )
Когда замкнул между собой L1-1 и L1-2 - то свет постоянно горит , и не выключается. Подсветка так и не загорелась
Вот так как сейчас на фото, то выключатель всегда подает свет на лампу - посмотрите.
Вложение

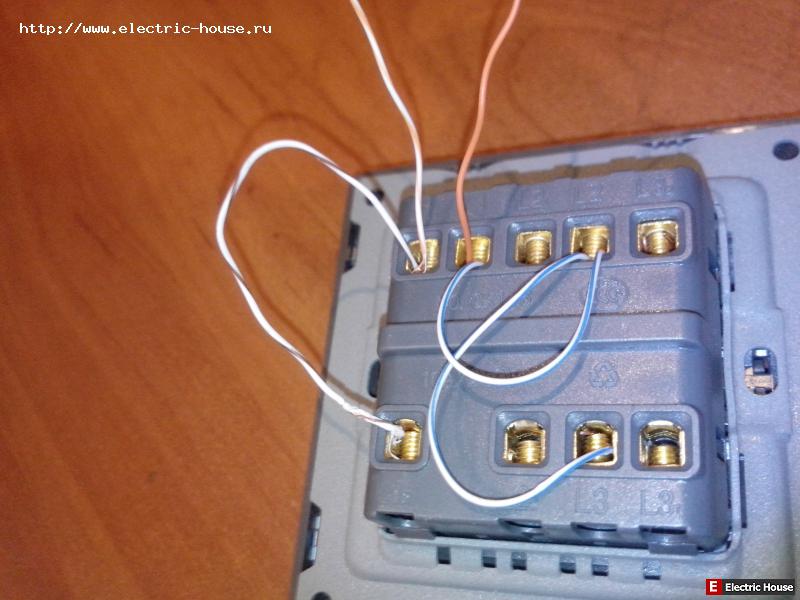

Подключение трехклавишного выключателя с подсветкой - IMG_20150102_142148
Подключение трехклавишного выключателя с подсветкой - IMG_20150102_142148
[ 340.01 КБ | Просмотров: 142 ]

Вложение

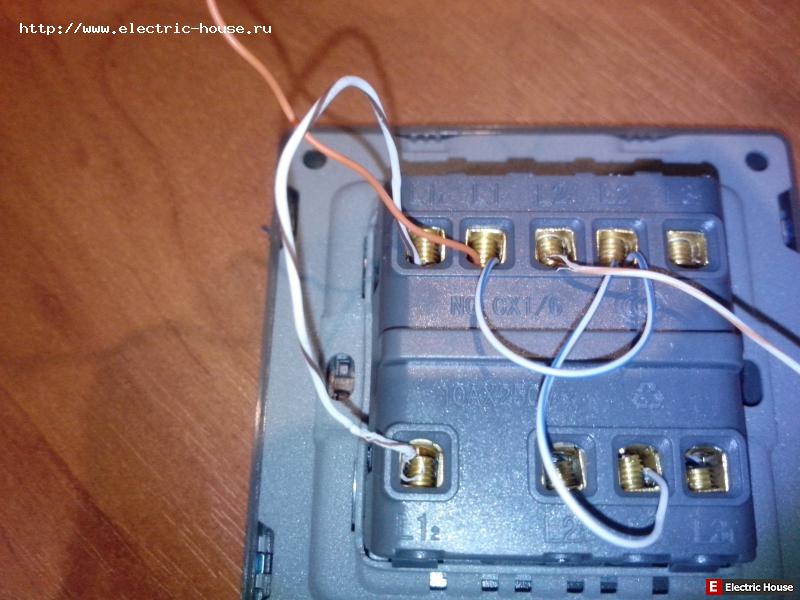

Подключение трехклавишного выключателя с подсветкой - IMG_20150102_141258
Подключение трехклавишного выключателя с подсветкой - IMG_20150102_141258
[ 352.9 КБ | Просмотров: 143 ]

Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Почётный Гуру клуба

Профиль
02 янв 2015, 15:37 Сообщение
Попробуйте переставить перемычку между L -1 и L -1-2
А отходящий провод на лампу с L -1-1
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Новенький

Профиль
02 янв 2015, 15:44 Сообщение
Короче, кинули меня. Нет там подсветки. Решил вскрыть его - вот что там под низом (см. фото) Спасибо тебе, мой друг, за помощь! Китай, такой Китай... :))) благо цена всего 7$
Вложение

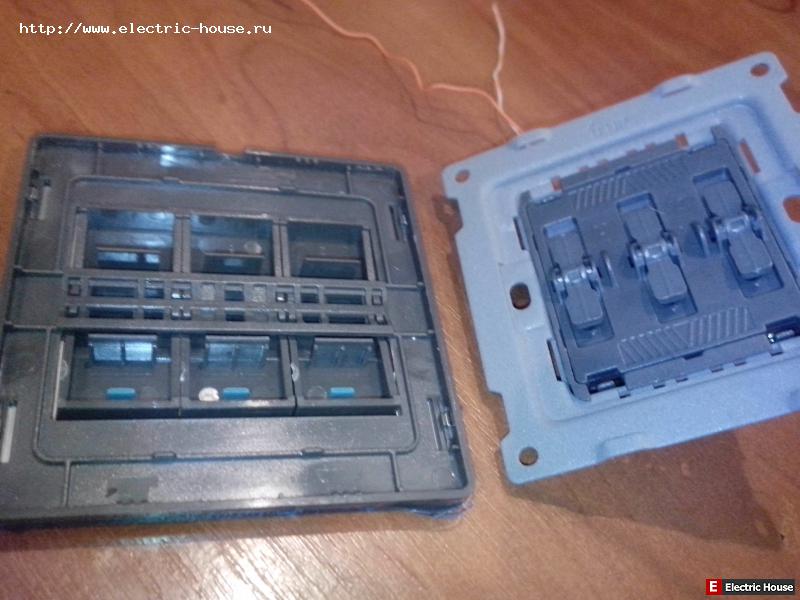

Подключение трехклавишного выключателя с подсветкой - IMG_20150102_144032
Подключение трехклавишного выключателя с подсветкой - IMG_20150102_144032
[ 324.61 КБ | Просмотров: 131 ]

Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Почётный Гуру клуба

Профиль
02 янв 2015, 15:52 Сообщение
Это не Китай виновен. а тот кто делал закупку и то кто продавал. Это их рук махинации. И Китай проверьте ни причем.
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Новенький

Профиль
02 янв 2015, 15:57 Сообщение
Да, согласен. Продавец писал светящийся переключатель лед, а оказалось что без лед. Но сам по себе он очень добротно сделан. Переключается очень хорошо и тяжелый такой. Клемы тоже мощные.
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Почётный Гуру клуба

Профиль
02 янв 2015, 16:12 Сообщение
Ну что уже поделаешь, ставьте уж так.
Ответить с цитатой


Re: Подключение трехклавишного выключателя с подсветкой

Не в сети - Участник

Профиль
02 янв 2015, 16:23 Сообщение
Бывает же,хотя странно как то . !!! Значит у тебя там внутри те контакты которые на подсветку должны идти ...были вообще не подключены?Там действительно нет подсветки...может не увидел.
Ответить с цитатой
