Подключение выключателя с датчиком движения

[dfb]

Помогите с подключением автоматического выключателя
У меня в коридоре в розетке выключателя торчат три провода я так понял бело-зеленый это земля и два остальных разомкнутая фаза. "Нуля" нет. Прокладывать "Ноль" не хочется т.к. ремонт уже сделан.

В инструкции нужно его подключать по такой схеме:

Код: Выделить всё


              ______  F1
F------------|      |_______
             |      |       |
N____________|______|       X(лампа)
          |_________________|



Могу ли я подключить его по такой схеме?:

Код: Выделить всё


              ______  F1
F------------|      |__________
             |      |     |    |
           __|______|     |    X(лампа)
          |_______________|    |
N______________________________|


Просто мне нужно запитать сенсор а "Ноль" можно взять только после лампы((

[elhouse]

Помогите с подключением автоматического выключателя

Автоматическим выключателем называется "Автомат в щите". Я так понял вы пишите про выключатель светильника, а не про автомат?

[dfb]

Автоматическим выключателем называется "Автомат в щите". Я так понял вы пишите про выключатель светильника, а не про автомат?

это простой выключатель с датчиком движения который тоже нужно запитать 220В, но в розетке выключателя нет "нуля" там только "земля" и два провода "фазы" один с лампы F1 а другой с раздаточной коробки F

Я хочу в коридоре подключить такой выключатель на обычную лампу в потолке.

[Anatoliy]

Поставьте вместо выключателя двухпроводный датчик движения китайский вложение DD
или легранд вложение каталога страница 2/6

Legrand DD.pdf

(683.07 КБ) Скачиваний: 19

[dfb]

Поставьте вместо выключателя двухпроводный датчик движения китайский вложение DD
или легранд вложение каталога страница 2/6

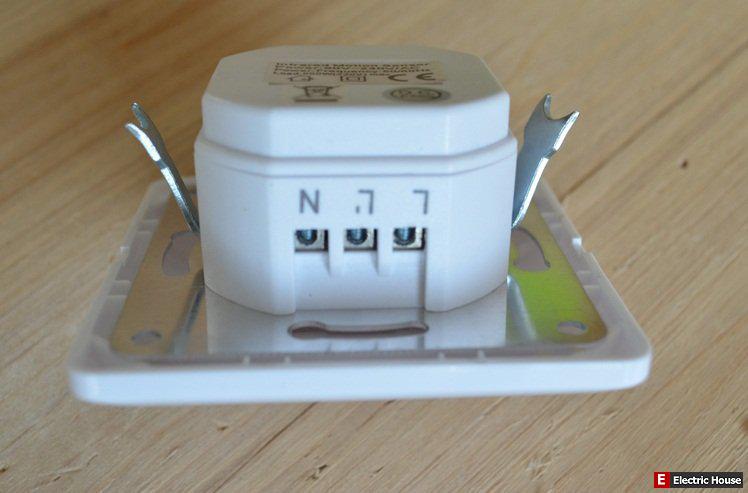

А такой как в пункте 3.3.2 нельзя подключить по такой схеме? просто у меня он 3х контактный L, L1 и N. Да и вообще будит ли работать сенсор, если я не буду подключать N а только L и L1 как обычный выключатель?

Вот нарисовал как я хочу его подключить, только не знаю будит ли работать!

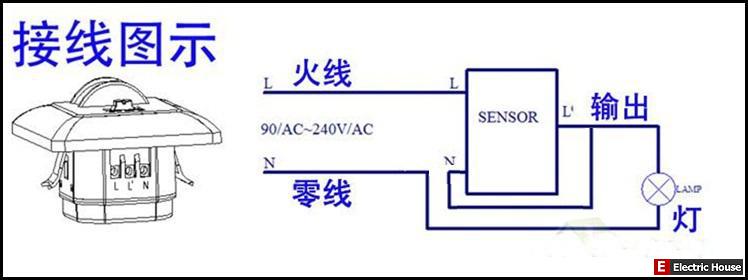

Вот так я хочу его подключить.

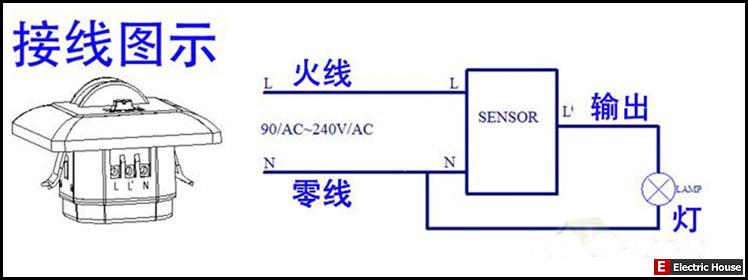

Вот его схема подключения.

[Anatoliy]

Нет нельзя.
В том что я привел, схема выключателя построена по принципу последовательного включения в нагрузку.
А в вашем выключателе для питания схемы должен присутствовать ноль.

[dfb]

Нет нельзя.
В том что я привел, схема выключателя построена по принципу последовательного включения в нагрузку.
А в вашем выключателе для питания схемы должен присутствовать ноль.

А если я ноль после лампы возьму?

[Anatoliy]

Для того что бы что то думать в решении вашей проблемы.Нужно вызванивать провода , составить схему что куда идет, а уж потом думать как и что подключить, возможно или не возможно.

[sergey_sav]

Могу ли я подключить его по такой схеме?:

Однозначно нет.

А если я ноль после лампы возьму?

А что Вы под этим подразумеваете?

[dfb]

А что Вы под этим подразумеваете?

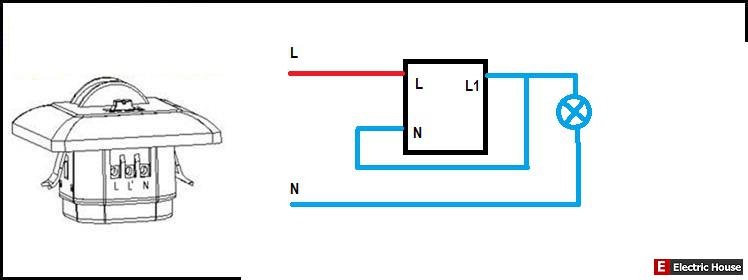

Если выключатель выключен то ноль придет в розетку выключателя через лампу. Синим я обозначил как потечет ноль. Или я не прав?

Вык.

[sergey_sav]

Или я не прав?

Именно так. И про эту схему уже сказано.

Однозначно нет.

[slavapril]

Кривой ход ваших мыслей понятен. Даже если до срабатывания датчика его и удастся запитать через лампу, то после срабатывания на его выходе появится фаза, которая окажется на его втором входе. А на первом она уже изначально подключена.. И что??? На обоих входах появится фаза. Он тут же отключится. Тут же на выходе фаза пропадет и он снова попытается включиться.
Не городите городульки. Если приобрели по ошибке 3-х проводный датчик - поменяйте на 2-х проводный. Или купите. Всё уже давно изобретено.

[dfb]

...удалено...
Буду покупать двух контактный

[elhouse]

Буду покупать двух контактный

Вам это сказали с самого начала...
Стоило-ли раздувать тему?
