Помехоподавляющие фильтры PI-k16, PI-k25, PI-k32

[elhouse]

Кто сталкивался с такими фильтрами и насколько они эффективны?

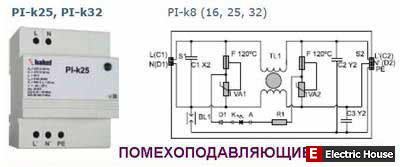

Помехоподавляющие фильтры PI-k16, PI-k25, PI-k32 - big
(10.13 КБ) Просмотров: 152

Описание:
Помехоподавляющие фильтры со встроенным УЗИП класса III, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98), представляют собой двухступенчатые однофазные (трехфазные) устройства, предназначенные для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах переменного/постоянного тока.

В конструкции фильтров применяются высококачественные ферромагнитные сердечники, обладающие высокой магнитной проницаемостью (μ > 80000).

УЗИП выполнено по двухступенчатой схеме на варисторах (L/N) и разряднике (N/PE). Варисторы снабжены внутренними терморасцепителями, которые срабатывают при пов- реждении (перегреве) варисторов.

Индикация состояния терморасцепителей осуществляется с помощью сигнальных кнопок или индикатора зеленного цвета, расположенных на корпусе устройства. Фильтры с индексом DS, кроме того, имеют дистанционную сигнализацию состояния терморасцепителей (переключением «сухих» контактов).

Помехоподавляющие фильтры со встроенным УЗИП класса III устанавливается во вводной щит или во вторичный распределительный (этажный) щит после II-ой ступени защиты.

Фильтры серийно выпускаются на номинальные напряжения – 6, 12, 24, 48, 60, 80, 110, 120, 130, 160 и 230 Вольт (переменного/постоянного тока).
