Реле времени АВВ E234 CT-AHD
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
CHEL писал(а):реле работает на отключение значит при подаче питания на управляющий вход оно должно встать в НЗ
Так я вам и написал, что срабатывает НО, переходя в состояние НЗ при подаче управления. Называется проскальзывающий контакт
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
CHEL писал(а):что обозначает желтая индикация?
Выходное реле активировано
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
В противном случае, как говорится, производитель ничего не обещает.
остается в силе. Это во-первых.

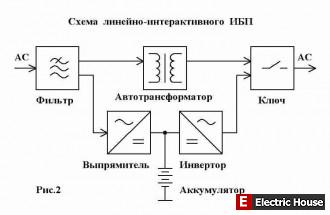

Во-вторых, если выход ИБП гальванически развязан от входа (это зависит от внутренней схемы ИБП), то относительно сетевого нуля каждый из выходного конца будет иметь потенциал 110В (т.е. получим изолированную нейтраль из-за внутреннего автотранса развязки). А реле рассчитано так, что принято на А1 давать фазу, А2 - ноль и на управляющий Y1(В1) фазу, т.е. относительно сетевого нуля один конец катушки должен показать 220В, второй 0В. У вас неизвестно как. Померяйте интереса ради. И вопрос о форме синусоиды опять-таки не ясен. "Понравится" он катушке или нет.
с автотрансом
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
CHEL писал(а):как нагрузка после ибп на квадратных горбах работает?
Никто не говорил, что это не возможно
CHEL писал(а):проектное решение не предполагает его
Чье? Я, честно сказать, не пойму, что мы обсуждаем. Какое-то задание на проектирование, какой-то поиск неисправности или готовый проект на исполнение?
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
И признайтесь в авторстве проекта
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
Предлагаю сначала настроить работу реле без ИБП. Для этого(предполагаю, что в этот момент QS1 выключен, также выключите пока QF1,QF2,QF3):
1) снять провод со входа Y1 реле
2)переключатель QS2 перевести в правое по схеме положение(т.е. уходим полностью на сетевое питание)
3)включаем QS1
4)убеждаемся, что на А1 у нас фаза, на А2 - ноль
5)убеждаемся, что на откинутом управляющем проводе у нас фаза, в противном случае следуем исправлениям на схеме
6)подаем фазу на вход Y1, реле АВВ E234 CT-AHD должно щелкнуть.
7)снимаем сигнал со входа Y1, реле через установленное время должно отключиться
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
-
- Сообщение
Re: Реле времени АВВ E234 CT-AHD
CHEL писал(а):что с нулем после ИБП посоветуете объеденять его с сетевым нулем или нет

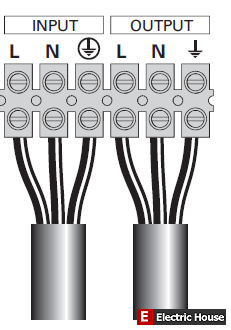

Вообще-то паспорт должен быть у вас. Там должна быть монтажная схемка-указание. Что-то типа этого
Просто вход и просто выход без самодеятельности.
CHEL писал(а):промежуточное реле после ИБП на управляющий контакт?
Поскольку контролировать вам надо наличие чисто сетевого напряжения, а управлять таймером, который питается от ИБП, то и управляющую фазу надо брать от ИБП. Т.е. при управляющем сигнале должна получится простая перемычка между А1 и Y1. Не должна между А1 и Y1 участвовать часть схемы ИБП, как сделано в проекте.
Поэтому вводим дополнительное реле К3, питающееся от вводного напряжения, но через его контакты подаем фазу от ИБП. Таким образом получим на А1 и Y1 "однотипную фазу" в случае подачи управляющего сигнала.
Мое видение вопроса в прилагаемом файле. Если что - поправляйте
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
