Выбор автоматического выключателя |
---|
Выбор автоматического выключателя |
GeorgHouse - Участник
|
21 сен 2012, 21:15 |
Здравствуйте уважаемые коллеги!
Вопрос возник следующим образом пролазил форум не нашел ни одной темы про то по каким условиям и характеристикам нужно выбирать Автоматический выключатель. Просто мне задали этот вопрос у меня в универе, я начал было отвечать, и (казалось бы что проще вопроса нет) понял что мои познания в этом только на начальном уровне, соответственно: Условия выбора автоматического выключателя: 1. Соответствие величины номинального напряжения автомата и напряжения сети: Uном = Uраб, Вольт 2. Соответствие величины номинального тока автомата (Iном) к расчетному току сети (Iрасч), Iном >= (больше или равен) Iрасч, Ампер Расчетный ток сети определяется по формуле: Для однофазной сети: Iрасч = S (полная мощность потребителя) / Uсети Для трехфазной сети: Iрасч = S / корень 3 * 380 Полная мощность S находится по формуле: S=корень (P в квадрате + Q в квадрате) где P это активная мощность, Q это реактивная мощность. 3. Выбор времени срабатывания отсечки (электромагнитного расцепителя) выбирают для селективности, чтобы линия не отключилась вся сразу а отключилась лишь та на которой возникнет проблема. Автоматические выключатели бывают видов B,C,D (их больше но в основном используются эти. Тип B у него ток срабатывания токовой отсечки (Iот) равен 3-5*Iот С ток отсечки равен 5-10*Iот D ток отсечки равен 10-50*Iот Вложение

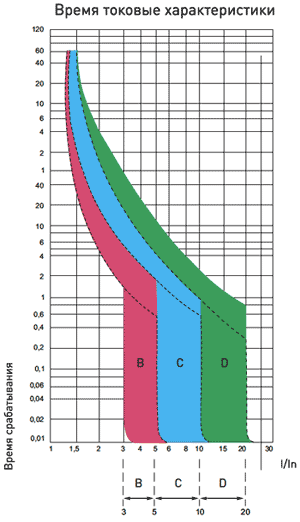

Комментарий к файлу: Зависимость времени от тока срабатывания (селективностЬ) Зависимость времени от тока срабатывания (селективностЬ) - electric1-3 [ 11.87 КБ | Просмотров: 560 ] Замечу что для электродвигателей совсем другой расчет !!! Если что-то не написал или написал не так поправляйте и добавляйте буду очень рад! Вопрос форумчанам как определить ток электромагнитного расцепителя и определяется ли он только для двигателей ? То есть верна ли формула Iто = Кнадежности * Iпиковый(пусковой) - На этот вопрос я и попался тока до конца так и не понял =) Спасибо! |
Re: Выбор автоматического выключателя |
sergey_sav - Лидер тех. поддержки
|
21 сен 2012, 21:30 |
GeorgHouse писал(а) То есть верна ли формула Iто = Кнадежности * Iпиковый(пусковой) - На этот вопрос я и попался тока до конца так и не понял =) И я попался..., но только сейчас, ибо даже не представляю. откуда можно откопать эту формулу... |
Re: Выбор автоматического выключателя |
Shturman - Электрик
|
22 сен 2012, 07:39 |
Для двигателей просто применяют автомат с характеристикой D. Если правильно выбран ток теплового расцепителя, то при х-ке D пусковой ток никогда не достигнет величины срабатывания электромагнитного расцепителя, поскольку кратность пускового току по отношению к номинальному не превышает в основном 7, а кратность автомата с х-кой D начинаеться только с 10.
|
Re: Выбор автоматического выключателя |
slavapril - Заслуженный Ректор клуба
|
22 сен 2012, 09:32 |
GeorgHouse писал(а) как определить ток электромагнитного расцепителя и определяется ли он только для двигателей ? Для линий освещения или силовых линий без пусковых токов вам необходимо произвести расчет максимального и минимального ожидаемого тока короткого замыкания. Хотите - между фазами, а хотите - между фазой и землей. Т.е. I=0.8U0/1.5p*2L/S либо I=0.8U0/1.5p*(1+m)L/S. Это у же зависит от того, какую линию вы там хотите защищать. Для двигателей ток уставки электромагнитного расцепителя должен быть в 1,5 - 2 раза больше пускового тока двигателя. |
Re: Выбор автоматического выключателя |
Morigan - Тех. поддержка
|
23 сен 2012, 17:33 |
Ещё есть такой параметр как максимальный ток отключния, который зависит от максимального тока к.з.
|
Re: Выбор автоматического выключателя |
lutecio - Участник
|
15 янв 2013, 22:22 |
GeorgHouse писал(а) 3. Выбор времени срабатывания отсечки Если Вы выбираете автомат из группы с характеристиками B, C, D, то у таких автоматов как правило время срабатывания отсечки не регулируется (мгновенный расцепитель) и составляет примерно 0,01 - 0,02 с. Сами характеристики задают кратность номинального тока при котором сработает автомат. Из практики хорошие автоматы с характеристикой В срабатывают при кратности 3,5-4 In, с характеристикой С - при кратности 5.5-7 In, с характеристикой D - при кратности 12-15 In. Время у таких автоматов нормируется тольrо на тепловой части характеристики при 1,15-3 In. Но при расчетах берутся максимальные значения для каждой характеристики В -5, С - 10, D - 20 (ПТЭЭП приложение 3 п. 28.4). GeorgHouse писал(а) То есть верна ли формула Iто = Кнадежности * Iпиковый(пусковой) Iто >= Кнадежности * Iпиковый(пусковой) Iто <= Iкз линии / Кнадежности |
