Друзья помогайте! Вопрос по люстре с переключателем. Оторвался шнурок вентилятора, разобрал вставил поставил, НО, в процессе вылетел один из проводов (на фото ниже) и не могу понять куда он цеплялся. Хочу также отметить, что все провода под белыми и желтыми колпачками на скрутке, а вот потерянный черный провод луженый, но откуда он отсоеденился понять не могу! Если надо выложу дополнительные скрины разводки!

Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.

Добавлено спустя 7 минут 39 секунд:

При этом вставляйте ссылку "BBCode: Превью - увеличение по клику", которая есть на ресурсе ifotki.info

Надо фото переключателя.

Четырехпозиционный переключатель: - 1-я, 2-я, 3-я скорость вентилятора и 4 положение OFF.

[url=http://ifotki.info/11/c8f693f05a97779f73d13297c9d1a9f088a9e6124847519.jpg.html][img]http://f11.ifotki.info/thumb/c8f693f05a97779f73d13297c9d1a9f088a9e6124847519.jpg[/img][/url]

[url=http://ifotki.info/11/ed77fedca15c1c73d59fbb9ea34819f288a9e6124847569.jpg.html][img]http://f11.ifotki.info/thumb/ed77fedca15c1c73d59fbb9ea34819f288a9e6124847569.jpg[/img][/url]

[url=http://ifotki.info/11/42d81906ff7128057543e2f36cd9704188a9e6124847596.jpg.html][img]http://f11.ifotki.info/thumb/42d81906ff7128057543e2f36cd9704188a9e6124847596.jpg[/img][/url]

Посмотрите, может где марка люстры указанна. Попробовать в интернете схему найти.

Для начала гляньте куда он идет после колпачка, ведь там всего два провода(оторванный и второй) и что у вас не работает. Возможно, что если паяный, то к выключателю.

Подобного рода шнурковые выключатели из бра выбрасываю сразу ...

Рискну предположить, что отвалившийся провод должен идти на переключатель. Из фото переключателя видно, что на нем сейчас только три провода. Если вентилятор имеет три скорости, то выходных проводов должно быть три плюс один общий, следовательно не хватает одного провода, что приходит на переключатель. И я думаю что этот черный провод отвечает за самую быструю скорость вращения, поскольку красный и синий провода от переключателя идут через конденсаторы (чёрненька коробочка). один конденсатор (меньшей ёмкости) для средней скорости, а второй (большей ёмкости) для самой низкой скорости

Да скорей всего так. На переключатель приходит фаза и с него выходят три жилы на разные скорости. Надо вскрыть переключатель, посмотреть от куда отвалился. Проверить можно так: взять контрольную лампочку и один конец прикрутить к отвалившемуся проводу, а вторым прикоснуться в схеме, где он мог быть, если заработает значит все верно.
Видно что люстру переделывали. Должно быть так: через двуклавишный выключатель идет фаза, одна клавиша на свет, другая на вентилятор. В люстре два шнурка переключателя, один на свет ,другой вентилятор .С потолка один общий ноль , и две фазы .На свет фаза через один переключатель и общий ноль .На вентилятор вторая жила фаза на второй переключатель и общий ноль. С второго переключателя одна жила сразу на вентилятор и еще две на коробочку с кондерами, и с них одним проводом на вентилятор вместе с первым.
Примерно так, мало информации.
С переключателя возможно раньше выходили еще провода, потому что есть пустые переключения. Потом их оторвали, перепаяли схему внутри.

Люстру не переделвали, с момента покупки она не разу не разбиралась. Прихожу к тому же выводу, что провод должен идти на переключатель, как считаете, к какого цвета проводу на переключателе его добавить?

Хотите сказать что все эти скрутки заводские? Кто ее устанавливал? Какой выключатель: одноклавишный или двухклавишный? Каким образом люстра работала раньше?
Сейчас что-нибудь работает: свет, вентилятор? Есть-ли у вас индикатор?

Да, все эти скрутки заводские,ничего не трогалось, центральный включатель однопозиционный, просто подает напряжение на люстру (фаза и земля), остальное все переключается на самой люстре, свет вкл. выкл. отдельный включатель, управление вкл, выкл. +3 скорости вентилятора отдельный включатель. Сейчас работает свет, питание на вентилятор без черного (потерянного) провода не подается! Индикатора увы нет, но завтра попрошу у соседа отвертку с индикатором.

Для проверки, как я писал выше, можно сделать контрольную лампочку. Зарядить патрон двумя проводами и завернуть лампочку. Потом один конец соединить с черным проводом, который отвалился. Второй конец с розовым проводом, который идет с переключателя. Потом можно включить. Если вентилятор закрутится - значит идем верным путем. Если не закрутится, а контролька будет гореть ярко, то соединять напрямую нельзя - потому что будет КЗ.

Скорее всего это общий провод вентилятора для всех трех скоростей

Подключил через контрольную лампочку к розовому проводу, лампочка не горит, вентилятор не крутится. Значит остается либо красный, либо синий провод!

ПЫС: Подключение к красному проводу также не дало результатов. Предполагаю, что и к синему тоже бесполезно!

Лампочка на контрольке должна быть проверенной исправной и к выключатель включен свет гореть. Еще попробовать после коробочки с конденсаторами на черный провод.
Посмотрите куда уходит оторвавшийся черный.
Какой лампой проверяли? Надо лампой накаливания.

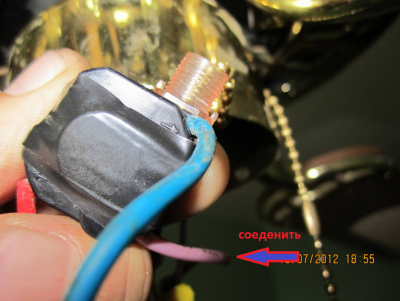

Контрольная лампа исправна (проверил). Оторванный (потерянный) черный провод уходит в люстру. Пробовал подключать к черному проводу из коробочки, вентилятор работает на средней скорости, но скорости не переключаются и вентилятор не выключается, т.е. питание подается постоянно!

Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.

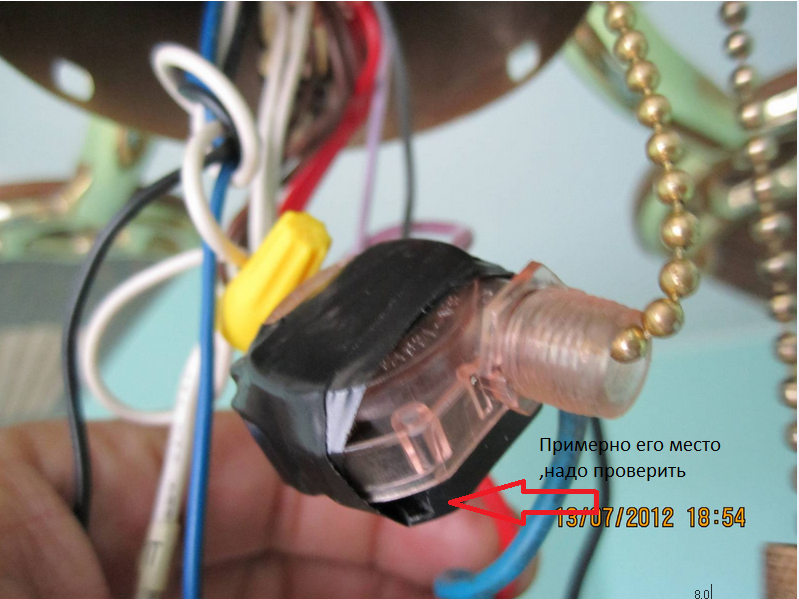

Значит все верно этот провод с переключателя. Подключали его помимо переключателя поэтому он не управляется. Чтобы он работал как надо нужно его подключить на родное место. Теперь надо открыть переключатель и найти его место (примерно угол без провода) и контролькой подключить его и проверить. Если можно фото открытого переключателя.



Изолента тоже с завода?

Заработало, щас скорости проверю (реверс работает)!
Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.

Не работает через лампу потому что току не хватает. Когда цепляли контрольку она горела, переключателем щелкали?
