Инструкция по установке выключателя

[нина михайловна]

ищу инструкцию по установке блока комбинированного (3-кл. выключатель и розетка без з/к) БКВР-039.

[ВИТАЛИЙ ЙЙ]

вот так

[нина михайловна]

Уважаемый ВИТАЛИЙ ЙЙ!

благодарю за оперативную помощь.
полдня провозилась, но заменила блок, замуровав его герметиком.
теперь розетка в нем не скрипит и телевизор не гаснет.
ничего страшного если к клеммам розетки присоединила линейку, от которой питаются телевизор, утюг и швейная машина?
с уважением, нина мих.

[ВИТАЛИЙ ЙЙ]

зависит все от подходящего провода и качестве подключения контактов- когда начнет искрить и пойдет дым -то отключите утюг т к он самый мощный из Ваших потребителей

[нина михайловна]

Уважаемый ВИТАЛИЙ ЙЙ!
в очередной раз благодарна за подсказку.
провод покупала 10ампер медный крученый, а в блоке к клеммам подходит алюминевый, получается, что они соприкасаются и из-за этого может нагреваться розетка в блоке. буду проверять когда включу утюг 1900 watt.

еще вопрос
можно соединить 8 кусков медных с кручеными жилами проводов по 6 и 10 ампер для газонокосилки 300 watt 9000 оборотов?
с уважением, нина мих.

[ВИТАЛИЙ ЙЙ]

еще вопрос
можно соединить 8 кусков медных с кручеными жилами проводов по 6 и 10 ампер для газонокосилки 300 watt 9000 оборотов?
с уважением, нина мих.
Ваш вопрос не совсем понятен!посторайтесь переформулировать!
что такое 8 кусков провода? и как что дальше?

[нина михайловна]

отрезки проводов, расчитанные на разные силы тока, можно соединить для подключения газонокосилки мощностью 300att?
с уважением, н.м.

[ВИТАЛИЙ ЙЙ]

можно ! но нагрузка будет исходить из наименьшего сечения провода -и опять вопрос в том как и каким способом сращивается провод и качество изоляции !

[sergey_sav]

нина михайловна, только в качестве справки: сечение провода измеряется в мм2, а не в амперах.

[нина михайловна]

Благодарю за обучение.
Срастила провода скруткой, концы зачистила, изоляционной ленты не жалела.
Желаю Вам и Вашим близким полного благополучия.
С уважением, нина мих.

[Kaspranov]

Помогите подключить блок 3 выключателя, розетку я подключил отдельно, есть провод фаза и ноль как их подключить на три клавиши. Приходили электрики из ЖКХ 4 часа ковырялись сожгли пакетник и ушли сказали в понедельник доделают. Пакетник я поменял, выключатель подсоединил, но при включении любой клавиши загораются все три лампоцки.

[sergey_sav]

Для подключения трёхклавишного выключателя к месту его установки должны подходить 4 провода: фазный проводник от линии питания и три проводника от лампочек (если о них речь) вторые концы (проводники) от лампочек соединяются с нулевым проводом, как правило, в распред коробке и к выключателю не подходят. Так что, ищите четыре провода.
Вышесказанное справедливо для случая коммутации фазного проводника, что есть правильно. Встречается вариант, когда коммутируется нулевой проводник (хоть это и не правильно, но работает). Определяйте, какой у Вас вариант и в зависимости от результата подключайте к выключателю фазу либо ноль.
С этим повнимательнее... что бы опять не менять пакетник. Кстати, линию лучше защищать пробками или автоматами, а не пакетниками.

[Kaspranov]

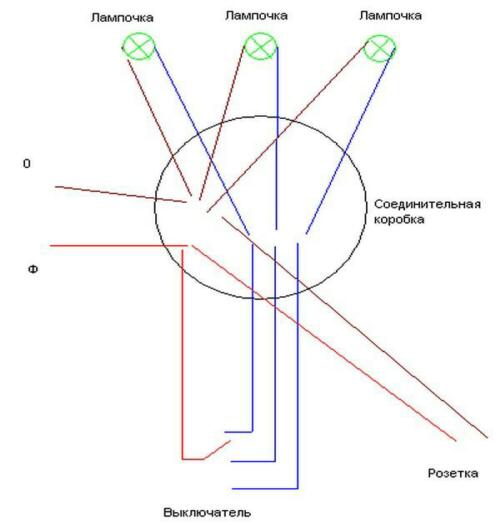

Эта правильная схема

[sergey_sav]

Эта правильная схема

Да
