Щиток на дачу |
---|
Щиток на дачу |
tiranozavr - Новенький
|
04 июл 2013, 10:35 |
Здравствуйте!
Оцените, пожалуйста схему щитка на дачу. Планируется привести в каждую комнату по проводу 3х2,5, а там из распред коробки развести на выключатели, розетки и освещение. Файл со схемой во вложении Вложение План дачи Вложение |
Re: Щиток на дачу |
Shturman - Электрик
|
04 июл 2013, 10:50 |
Извините за грубость но схема бредовая, а номиналы автоматов еще бредовее. На розетки удобно (да и все так делают сейчас) выделять отдельные линии под защитой УЗО и автоматов 16 А при кабеле 2,5 мм.кв. Потом на освещение отдельные линии с кабелем на 1,5 мм.кв под защитой автоматов на 10 А. На освещение УЗО не требуеться, но если очень хочеться, то не возбраняеться. На отдельные мощные приемники отдельные линии. Как-то так
|
Re: Щиток на дачу |
tiranozavr - Новенький
|
04 июл 2013, 11:29 |
т.е. по вашему выходит, что на люстру в 100 или 200 Ватт вешать автомат на 10 ампер? 16Ампер потребляет нагрузка в 2,5-3 кВт. ну а 10 ампер ну в районе 1.5-2 кВт. Где здравый смысл?
|
Re: Щиток на дачу |
Shturman - Электрик
|
04 июл 2013, 11:40 |
Я же вам не предлагал на каждую люстру вешать отдельный автомат. Разбейте ваши комнаты на зоны как вам будет удобно и подключайте не одну люстру на автомат, а освещение целой зоны на один автомат. Если сильно хочете секономить, то можно все освещение выделить на одну единственную груповую линию (зону) под одним автоматом, но это не удобно в плане експлуатации.
|
Re: Щиток на дачу |
tiranozavr - Новенький
|
04 июл 2013, 11:50 |
Спасибо Вам за ответы!
Но все же прошу пояснить почему схему Вы считаете бредовой. Там домик 6х6 с двумя комнатами, кухней и ванной. освещение в каждой комнатенке максимум ватт на 200, так почему же надо тащить в каждую комнату отдельный провод от щитка для освещения? электрически все это будет эквивалентно Вашему варианту, только количество автоматов и проводов в моем случае меньше, меньше размеры щитка. а освещение я под защиту узо взял потому, что домик деревянный, т.е. чтоб не было утечек и пожара |
Re: Щиток на дачу |
Shturman - Электрик
|
04 июл 2013, 12:04 |
Недостатки схемы я описал в первом сообщении. На счет номиналов автоматов. У вас везде используеться кабель 2,5 мм.кв при этом он защищен автоматами от 6 до 30 А. Нету смысла ставить автомат на 6 А на кабель сечением 2,5 мм кв. Там полностью можно использовать кабель 1,5 мм кв. Только вот самое главное это то, что если у вас на такой линии (защищенной АВ на 6 А) будет и свет и розетки, то что вы сможете включить в эту розетку? Включите фен и будете иметь срабатывание автомата. Вот в этом и преимущество разделения розеток и освещение Максимально что можна поставить на кабель сечением 2,5 мм кв это автомат на 20А (допустимый ток для кабеля 25 А), а у вас 30 А. Кстати где вы нашли такой номинал. Стандартно идет 32 А
|
Re: Щиток на дачу |
sergey_sav - Лидер тех. поддержки
|
04 июл 2013, 12:17 |
Домик 6х6, но при этом ввод 5*10 (!)... Серьёзный домик.
А серьёзный домик требует грамотный подход к распределению нагрузок. Если в комнатах не планируется мощных потребителей в бытовых розетках, то вполне возможно территориальное разделение групп. То есть, в комнату ВВГнгLS 3*1,5 под защитой АВ 10А и УЗО 16/0,03 (или диф С10/0,03), будет вполне логичным решением. Ванная комната - опасное помещение, а посему УЗО 10мА. Если там планируется только стиралка и свет, то вполне достаточно АВ 10А и УЗО 16/0,01, если есть иные потребители, типа фена и прочее, тогда либо раздельное по времени подключение, либо отдельная группа... На кухню 3*2,5 под АВ30А смелое решение, мягко говоря... Если там планируется несколько особо мощных приборов, то как и говорилось выше, надо вести раздельные группы. Сколько и какие определяется планируемыми потребителями. Но разделение групп по функционалу, это наиболее верное решение и точки зрения распределения нагрузок, и с точки зрения удобства эксплуатации, и точки зрения надёжности. Экономическая целесообразность не определяется только затратами на кабель и автоматы... Экономия в этом вопросе при проводке в деревянном доме может вылиться в круглую сумму при восстановлении домика (тьфу*3) |
Re: Щиток на дачу |
tiranozavr - Новенький
|
04 июл 2013, 12:25 |
а можно я Вас попрошу еще взглянуть на план дачи из первого сообщения?
|
Re: Щиток на дачу |
sergey_sav - Лидер тех. поддержки
|
04 июл 2013, 12:36 |
Взглянул и что?
|
Re: Щиток на дачу |
tiranozavr - Новенький
|
04 июл 2013, 12:41 |
я просто надеялся, что вы после этого рекомендации конкретизируете. я как раз попытался применить Ваши рекомендации, еще не все, но группы в кухне разделил, посмотрите, пожалуйста
во вложении Вложение |
Re: Щиток на дачу |
sergey_sav - Лидер тех. поддержки
|
04 июл 2013, 12:50 |
Не вижу, где освещение.
Если оно осталось на совмещённых группах, то рекомендации прошли мимо... Что в спальнях планируется на 4,5 кВт? Рисуйте УЗО проще (без отдельных нулевых контактов), а то на картинке не поймёшь УЗО или диф изображён Перемычка в щите N и РЕ не нужна при 5ти проводном вводе. Внимательно посмотрите на выбранные сплит системы, то есть на электрическую мощность. Если указанная на чертеже соответствует реалиям, то на каждую систему свой кабель и свой автомат. |
Re: Щиток на дачу |
tiranozavr - Новенький
|
04 июл 2013, 15:58 |
а узо вешать на каждую группу? или запилить один вводной УЗО. И что правильнее использовать дифавтомат или УЗО с автоматом для моего случая?
|
Re: Щиток на дачу |
sergey_sav - Лидер тех. поддержки
|
04 июл 2013, 16:39 |
Одного УЗО маловато будет... По количеству не подскажу, у каждого своё мнение.
Дифы есть смысл ставить, если группа одиночная. |
Re: Щиток на дачу |
tiranozavr - Новенький
|
05 июл 2013, 09:54 |

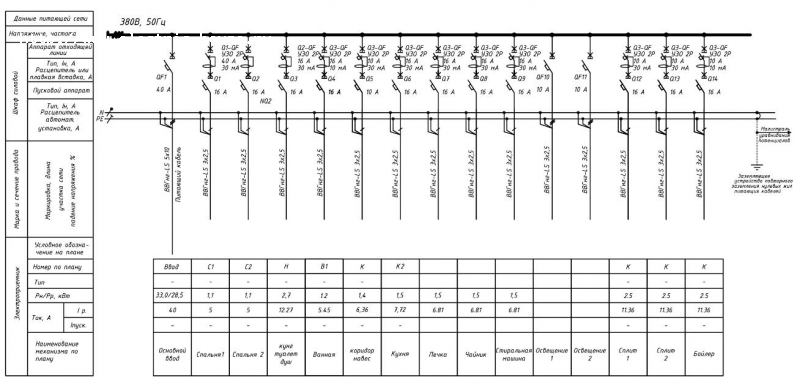

Вложение гляньте, пожалуйста |
Re: Щиток на дачу |
sergey_sav - Лидер тех. поддержки
|
05 июл 2013, 14:58 |
Прикрепите рисунок к сообщению, не удобно с мобильного шариться по аналам инета, чтобы скачать картинку.
|
Re: Щиток на дачу |
tiranozavr - Новенький
|
05 июл 2013, 15:16 |
Re: Щиток на дачу |
tiranozavr - Новенький
|
08 июл 2013, 10:22 |
Гляньте кто-нибудь! Спасибо!
|
