Схема ввода 3ф питания в частный дом

[Barkas99]

Решил составить схему ввода (ВЩУ) для своего приятеля, а заодно спросить у форумчан - имеет ли эта схема право на жизнь. У кого какие будут замечания ?

[Василич]

Ввод и разрядники лучше на 4 полюса, пломбируемый ящик - предусмотреть окно для контроля состояния и не частой коммутации вводным автоматом, не указано как выполнено подключение контура повторного заземления?

[PavelP-y]

Ввод и разрядники лучше на 4 полюса

Но PEN сначала на шину повторного заземления, потом на 4-й полюс ввода и разрядника.
На счёт заземлителя: если не ошибаюсь, то растояние между электродами должно равняться длине электрода?

[sergey_sav]

При воздушном вводе при системе TN-C-S нет необходимости в 4ом полюсе первого разрядника.

[alex19812]

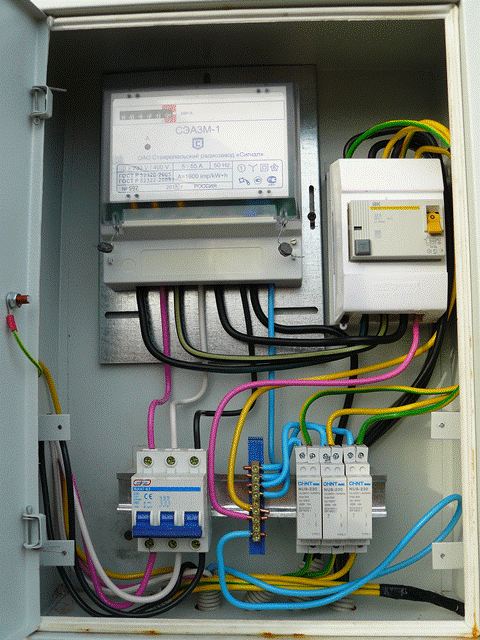

установили мне на фасаде элщиток 3 фазы. теперь один электрик с другим спорят как правельно. я в этих делах лузер поэтому прошу ваших коментарии по данной схеме подключения. что убрать что добавить согласно норм. на месте узо стоял автомат элекрик сказал заменить автомат на узо. сколько людей столько мнеий истину хочу найти. дом частный. на внутридомовом щитке стоят еще автоматы.
электрик говорит что нужно четвертый провод 0 кинуть на узо потом к счетчику и нужен еще один NU9-230 т.е. УЗИП на 0 и соединить с узо. узипы соединить перемычками и один провод кинуть на болт щитка а от него на землю. заземление еще не проведено. "что значит "ОПН до Диф - два" Согласно схемы которую дал электрик до счетчика нарисован АД-14 с УЗО 32А 300мА, но такой штуки ни в одном магазине нет. продавец посоветовал поставить УЗО ИЭК 4п 32А 300мА которое и поставили. можноли вообще убрать эти узипы. говорят что узо и узипы в моей схеме выполняют одни и тежи функции и часто будет отключаться электричество. В лучшем качестве фото не выложить ограничения размеров стоит. Спасибо.

[sergey_sav]

АД-14 с УЗО 32А 300мА, но такой штуки ни в одном магазине нет. продавец посоветовал поставить УЗО ИЭК 4п 32А 300мА которое и поставили

А теперь добавьте 4Р автомат на 32А, чтобы замена была равноценной.

электрик говорит что нужно четвертый провод 0 кинуть на узо потом к счетчику...

... тогда будет уже ТТ, а не TNC

[Mixas]

У кого какие будут замечания ?

Давно пользуюсь трёхфазным электроснабжениие в частном доме. При подключении к трём фазам с энергосбытовой компание были оговорены условия:
1. В счётчик под пломбу заводятся все четыре провода (СИП4 4*16) с опоры ЛЭП без каких либо промежуточных автоматов и любого нарушения изоляции. СИП подводится в гофре.
2. Шкафчик со счётчиком устанавливается на наружной стене дома на уровне глаз под траверсой с натяжной арматурой.
3. после счётчика на моё усмотрение устанавливаются любые автоматы,узо, индикаторы и вся остальная дребедень в том числе и заземление.
По сей день пользуюсь трёхфазным питанием без единого нарекания со стороны энергосбыта! Нету воровства и полное доверие со стороны сбыта.
В Вашем варианте можно подключаться до учёта, можно оторвать нуль от счётчика и питаться по одной фазе без контрольно! И ещё много чего можно!

[alex19812]

куда добавить автомат? можноли вообще убрать эти узипы. говорят что узо и узипы в моей схеме выполняют одни и тежи функции и часто будет отключаться электричество? а если вообще вернуть автомат на место т.е. где стоит ВД1 будет это нарушением или нет. Если можно по подробнее т.к. я не очень понимаю все термины. Спасибо. Век живи век учись.

[Mixas]

куда добавить автомат? можноли вообще убрать эти узипы.

При подключении к трём фазам с энергосбытовой компание были оговорены условия:

У вас счётчик будет принимать и опломбировать специальный человек энергосбытовой компании - контролёром называется. Прежде что-либо мастерить с ящичком учёта - посоветуйтесь с энергосбытом, а то так долго можно сдавать учёт этому контролёру.

[PavelP-y]

прошу ваши коментарии

Ноль до УЗО и ноль после УЗО сидят на одной шине.Это не правильно.

тогда будет уже ТТ, а не TNC

Так и сейчас на TNC не похоже. PEN не заземлён. Земляные жилы скучены (спаяны, обжаты) в правом нижнем углу. Явное ТТ. Нужно сделать повторное заземление PENа.
А как зажаты СИП и медная моножила явно меньшего сечения в одной клемме УЗО?
