Новая проводка - планируем домашний щиток

[sergey_sav]

И защищать нужно не УЗО...

Нормативка не может с этим согласиться....

Использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту, недопустимо.

[agb]

Планирую на кухне установить духовой шкаф и посудомоечную машину, в ванной - стиральную. Дом относительно старый (20-25 лет) - так что проводка из алюминия, причем без всякого заземления. Нужно тянуть кабель от щитка и ставить дополнительные автоматы в квартире, так как в щитке места нет.
Возникли следующие вопросы:
1. Можно ли будет запитать духовой шкаф и посудомоечную машину от сдвоенной розетки (вновь поставленной)
2. Какие автоматы, уважаемые, посоветуете для домашнего щитка? Места очень немного и все будет на виду
3. Планирую в ванной сделать подвесной пластиковый потолок и там через гофру пропустить дополнительный кабель на кухню от щитка (автоматы будут не в ванной). Если делать проводку в обход ванной комнаты расход провода возрасте втрое и вести придется рядом с газовой трубой
4. Где взять заземление?
Буду благодарен за советы

[elhouse]

1. Можно ли будет запитать духовой шкаф и посудомоечную машину от сдвоенной розетки (вновь поставленной)

Нет. Духовой шкаф и посудомойка должны питаться от отдельных линий.

2. Какие автоматы, уважаемые, посоветуете для домашнего щитка? Места очень немного и все будет на виду

Электроавтоматы и УЗО каких фирм Вы предпочитаете?

вести придется рядом с газовой трубой

Так не ведите рядом...

4. Где взять заземление?

Заземление, зануление, молниезащита

[agb]

Газовая труба идет в 10 см от потолка (5см от стены) от входа в квартиру через коридор мимо ванной в кухню.

[elhouse]

Газовая труба

Газовая труба и электрокабель - плохие друзья!
Телевизор то смотрите?

[agb]

Естественно, хотя и редко

[Андрей 74]

4. Где взять заземление?

Наверное со старого щитка. Две жилы из трехпроводного кабеля цепляете на PEN проводник. К вам в квартиру уже придут раздельные рабочий и защитный нулевые проводники и фаза.

[ВИТАЛИЙ ЙЙ]

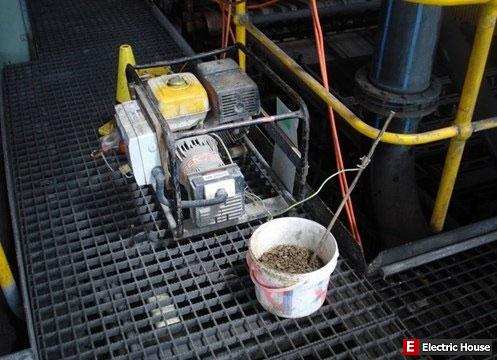

Можно так сделать заземление
Просьба не воспринимать всерьёз...

[elhouse]

Андрей 74, А чего, аватарка не созрела ещё?

[Anatoliy]

Три вопроса (извините что не совсем в тему):

1. Верно ли что УЗО например на 63А должно быть защищено автоматом меньшего номинала (например 50А) ?

ПУЭ
7.1.76.
Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.
Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту.
При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

Из практики УЗО ставится на один или два порядка выше номинала автомата.

2. Какова обычно мощность, выделенная на квартиру в панельных домах 137 серии с однофазным эл-вом и электроплитой? Сейчас там стоят три старых автомата 16, 16 и 32 А. Я хочу заменить их, т.е. поставить на входе 63А и дальше разветвить его на множество групп - приемлемо ли такое решение с точки зрения ограничения мощности на квартиру ?

Номиналы автомата вы не имеете права завышать.
Эсли ваш дом проектировался по
ВСН 59-88
Удельная расчетная нагрузка электроприемников, кВт/квартиру 7 квт.
ВСН 87-93
Удельная расчетная нагрузка электроприемников, кВт/квартиру 6 квт.

3. Верно ли, что если от счетчика до вводного автомата и после него кабель идет 3*10 то автомат может быть 63А, а если кабель 3*16 то автомат не более 50А ?

Кабель выбирается с учетом нагрузки.
Номинал выбирается с учетом нагрузки и током короткого замыкания.
Если вы думаете что поставили автомат номиналом 63 А типа С, и он у вас сработает при коротком замыкании, то я сомневаюсь что у вас в точке ввода по расчету будет ток КЗ - 630 А
