Подключение выключателя ванна туалет кухня розетка

[Nickolay]

Подскажите, пожалуйста, как правильно подключить такой классический выключатель (кухня, ванна, туалет, розетка)?
К старому подходит 6 проводов. Три идут в/т/к, один к розетке и два общих. Два общих это я так понимаю фаза?

[kokoko]

Что значит "два общих"?
Обычно приходит одна фаза на весь блок, включая розетку (ставится перемычка между розеткой и выключателем). Ещё один провод - ноль на розетку. И три отходящих провода, соответственно, на кухню, ванну и туалет. Может быть у Вас розетка запитана отдельно от выключателя - тогда появляется ещё один провод.
Чтобы это проверить нужно подать напряжение и индикатором найти все "фазы".
Но лучше, что бы это сделал профессиональный электрик.

[NikELektrik]

Без картинки трудно подсказать, для начала нужно определить где фаза и где нуль, если есть индикаторная отвёртка (если нет, то купити, в хозяйстве не лишне будет) то прозвонив провода будет точно ясно где фаза, потом определившись с количеством фазных проводов думать даоьше. Пока всё...

[NikELektrik]

Фу ты, с автоматами спутал...

[Nickolay]

Да, все верно, есть три ноля (кухня, ванна, туалет) и ноль розетки. Помимо прочего есть еще два провода, один из которых фаза, а второй, возможно, тоже фаза, если как вы сказали розетка и выключатель питаются раздельно. Пока не ясно.
На новом выключателе фаза розетки и выключателя соединены вместе. А на старом слишком запутанно, чтобы понять сходу.
Соответственно выход один - выяснять что фаза индикатором, верно?
И если второй также является фазой как все это делать? Убирать соединение фаз на новом выключателе и ставить отдельно?

[NikELektrik]

Посмотрите по изоляции, на розетку должен идти в одной, общей изоляции.

[Nickolay]

Посмотрите по изоляции, на розетку должен идти в одной, общей изоляции.

В смысле фаза и ноль розетки должны идти в одном общем, правильно понял?

[NikELektrik]

Верно. Новую розетку-выключатель переделывать не надо, надо просто зделать как надо.

[NikELektrik]

Хотя нет, если на розетку идёт отдельный провод, то лучше так его и оставить, убрав перемычку на розетку. Фазный, с старого выключателя, зацепить на то место, где перемычка стоит на новом. Перемычку соответственно мы убираем. Ну и оставшиеся три "нулевых" с в/т/к на выход выключателя.

[Бонис]

Профессиональный электрик мигом сообразил бы что к чему, т.к. имеет опыт. Если я не имею опыта, то рисую схемку и соображаю, как прозвонить каждую цепь. Метод долгий, но надежный. Для чайника (не обижайтесь, я сам такой) это как лабораторная работа: один раз проделаешь - поймешь и потом не забудешь.

Выключите напряжение, выкрутите лампочки и прозвоните все участки:

1. Найдите любой ноль на патроне - он звонится с двумя другими патронами. Провод на выключателях/розетке, который будет звониться с этим нулем - это будет ноль розетки. Еще ноль можно найти путем прозванивания прямо с щитка, если это удобно.

2. Фазу(фазы) ищем при включенном напряжении по самому яркому свечению индикатора или делаем патрон с лампочкой и проводами, одним проводом касаемся ранее найденного ноля, другим пробуем касаться всех остальных проводов. Если загорится - это фаза. Соединения делаем при выключенном напряжении. Найденная фаза, если она одна, идет на розетку и выключатели. Если фазы две, то одна идет на выключатели, другая - на розетку. Еще фазу можно найти путем прозванивания прямо с щитка, если это удобно. Только при выключенном автомате и подсоединяться с выключенной стороны.

3. Остальные провода должны идти на патроны (Вы их называете нолями), но не мешает для полной уверенности и их тоже прозвонить. А вдруг какой-то лишний? Провода, идущие на патроны, подсоединяются к выключателям с другой стороны.

И будьте осторожны с напряжением!

[ASTER]

Кто может подсказать, нужно ли при подключении душевой кабины делать дополнительное заземление кроме обычной "третьей" жилы?

[sergey_sav]

У душевой кабины есть контакт "РЕ", куда и подключается третий проводник питающей линии. Если в помещении имеется шина дополнительного уравнивания потенциалов, то к ней также надо подключить кабину.

[badaboum84]

Помогите, пожалуйста, советом. Спасибо!

Дом-новостройка. Из коробки идут 4 пары проводов в изоляции: (белый+синий), (белый+синий), (белый+синий) + (толстые белый+синий+зеленый).
Соответственно, последняя пара на розетку, зеленый там земля, белый - ноль, синий - фаза.
В ванной и туалете по 1 паре проводов (белый+синий). На кухне белый+синий+зеленый

В моноблоке (розетка+выключатель) я поключил по схеме блока. От фазы идет перемычка к выключателям.

Пары проводов в ванной, туалете и комнате прозвонил, определил, где что.

Если не подключать к моноблоку, то нигде нет фазы, кроме одного провода (синего) на кухне (на нем есть фаза). При этом в самой коробке на этом синем проводе для кухни фазы нет.

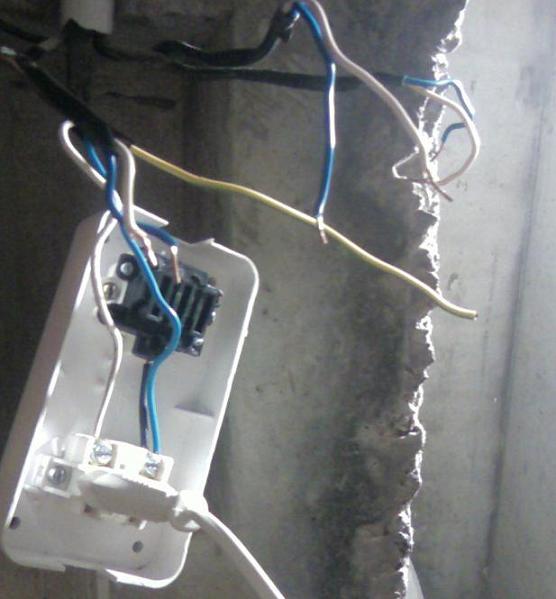

фото

фото - U-0037
(36.92 КБ) Просмотров: 9868

[Владислав]

Уточните точнее.
Кабель двухжильный (синий-ноль, белый-фаза) светильник туалета.
Кабель двухжильный (синий-ноль, белый-фаза) светильник ванны.
И так дальше.

[sergey_sav]

Пары проводов в ванной, туалете и комнате прозвонил, определил, где что.

Так озвучте результаты.
Двухжильные провода светильников приходят прямо в коробку? Оба, синий и белый?
Прозванивать лучше не индикатором, а тестером (омметром, прозвонкой) при снятом напряжении.

[badaboum84]

Уточните точнее.
Кабель двухжильный (синий-ноль, белый-фаза) светильник туалета.
Кабель двухжильный (синий-ноль, белый-фаза) светильник ванны.
И так дальше.

А 3 двухжильных провода к ванне-туалету-кухне из коробки (синий+белый) вообще напряжения в коробке. Они просто проводода к концевых устройствах. Третий трехжильный провод в коробке (для розетки) - как раз синий - фаза, а белый - ноль. Я проверил по всей квартире тестером. На розетках обычных тоже везде синий - фаза, белый - ноль.

Итого :
Кабель двухжильный (синий и белый, без напряжения) светильник туалета.
Кабель двухжильный (синий и белый, без напряжения) светильник ванной
Кабель трехжильный (синий-фаза, белый-ноль, желтый - земля) светильник кухни.

В коробке:
Кабель двухжильный (синий и белый, без напряжения) от туалета
Кабель двухжильный (синий и белый, без напряжения) от ванной
Кабель двухжильный (синий и белый, оба без напряжения, даже синий) от кухни
Кабель трехжильний (синий - фаза, белый - ноль, желтый - земля) для розетки.

Спасибо.

[badaboum84]

Пары проводов в ванной, туалете и комнате прозвонил, определил, где что.

Так озвучте результаты.
Двухжильные провода светильников приходят прямо в коробку? Оба, синий и белый?
Прозванивать лучше не индикатором, а тестером (омметром, прозвонкой) при снятом напряжении.

Да, двухжильные провода от светильников идут в коробки (3 двухжильный провода в коробке белый и синий от конечных устройств).

[sergey_sav]

На розетках обычных тоже везде синий - фаза, белый - ноль.

Значит в щитке какой-то у*** на вводе перепутал цвета.

[sergey_sav]

Кабель трехжильный (синий-фаза, белый-ноль, желтый - земля) светильник кухни.

Это не светильник, ищите двужильный.

- Затем соединить нулевые проводники всех кабелей в коробке, и плюс один проводок на розетку.
- Все отходящие на светильники фазные проводники подключить к выходам трёхклавишника.
- Входящий на выключатель проводник соединить с фазным от розетки и фазным проводником трёхжильно кабеля.
- Не забыть подключить защитный проводник к розетке.
Всё.

[badaboum84]

Кабель трехжильный (синий-фаза, белый-ноль, желтый - земля) светильник кухни.

Это не светильник, ищите двужильный.

В коробке он двужильный. А на кухне уже идет трехжильный (фаза, ноль и земля). Причем, на кухне на одном из проводов есть напряжение даже без подключения соответствующей пары в коробке. Вот!

Спасибо Вам большое за помощь, Сергей! Вы очень и очень помогли. Спасибо за подробный совет, а не просто за совет, как мне отвечали типа "позовите электрика".

Я всё подключил, везде всё работает теперь, правда есть один нюанс. Остался один лишний провод в коробке, который я не подключал. Это второй провод из пары кухни, фаза. Получалось, если если с ним, то вылетали пробки. Это нормально, что один провод не задействован? Я все выключатели-розетки по квартире проверил - всё работает.
