Однолинейная схема ЩС. Ошибки?

Сообщение 116rus » 19 апр 2013, 15:02

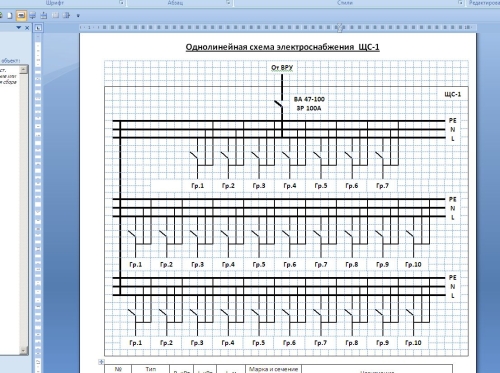

Необходимо нарисовать однолинейную схему ШР.
1) Есть групповые автоматы как однополюсные так и трехполюсные. А как они на схеме должны быть нарисованы? Можно ли нарисовать их одинаково как на схеме?

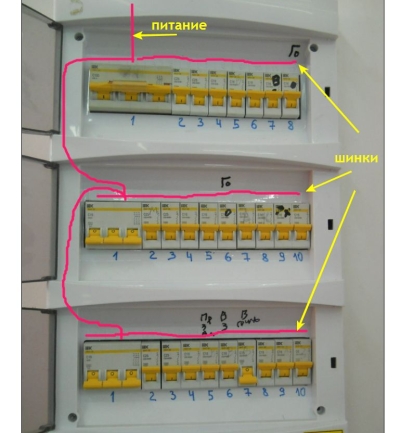

2) Правильно ли я указал перемычки между шинками рядов с автоматами?
3) Нумерацию групп можно не продолжать, а начинать по новой для каждого ряда?


Реклама на форуме
Реклама на форуме

Однолинейная схема ЩС. Ошибки?

Сообщение Объявления » 19 апр 2013, 15:02

Однолинейная схема ЩС. Ошибки?

Сообщение Похожие темы » 19 апр 2013, 15:02

Посмотрите здесь:
Однолинейная схема. Оцените пожалуйста.
Однолинейная схема щита спецтоков
Ошибки на форуме
Ошибки в принципиальной схеме 3 фаз.
Схема ЩАП
Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Однолинейная схема ЩС. Ошибки?

Сообщение slavapril » 19 апр 2013, 19:42

:))) Дык, где ж она однолинейная? Однолинейная только от ВРУ....а далее скорее, у вас 3-х линейная....И при чем тут простое перечисление групп? Должны быть конкретные потребители...Или такое перечисление чисто для форума?
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Однолинейная схема ЩС. Ошибки?

Сообщение sergey_sav » 19 апр 2013, 21:52

116rus писал(а):
Необходимо нарисовать однолинейную схему ШР.

Как бы в качестве примера оформления....
_00_ВРУ_чб-Model.pdf
(558.18 КБ) 272 скачивания
_00_ВРУ_чб-Model.pdf
(558.18 КБ) 272 скачивания
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
116rus
Автор темы
Мастер
Мастер

Re: Однолинейная схема ЩС. Ошибки?

Сообщение 116rus » 19 апр 2013, 23:57

slavapril писал(а):
И при чем тут простое перечисление групп? Должны быть конкретные потребители...Или такое перечисление чисто для форума?

Внизу нарисовал таблицу. Много наименований потребителей к некоторым автоматам...на схеме просто не поместятся((. Может вместо групп цифры поставить?

Добавлено спустя 2 минуты 14 секунд:
sergey_sav писал(а):
Как бы в качестве примера оформления....

полезная инфа, спасибо!

Нет аватара
116rus
Автор темы
Мастер
Мастер

Re: Однолинейная схема ЩС. Ошибки?

Сообщение 116rus » 20 апр 2013, 10:16

Вот конечный вариант
ЩС-1.rar
(31.79 КБ) 223 скачивания
ЩС-1.rar
(31.79 КБ) 223 скачивания
