Включение света из четырёх точек

[Karabasovdv]

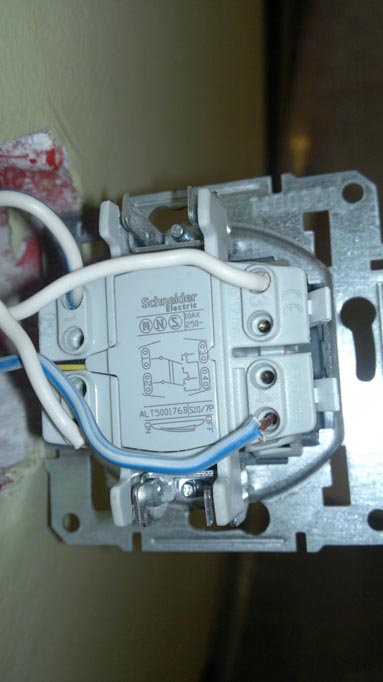

В общем в коридоре такая схема, при которой свет выключается из 4 точек, соответственно использованы 2 перекрестных и два проходных переключателя, Куплены механизмы Шнайдер електрик Седна, а вот при подключении их и всплыла проблема... Никак не получается добиться, чтоб всегда все работало... Схема разводки вот такая как во вложении, так же подписал в какие разъемы вставляю какие провода... фото механизма перекрестного прилагается тоже ..номера разъемов на нем такие же как на плане разводки...Но не работает как следует, всегда есть положение при котором сбивается цикл... Может какие-то перемычки нужно ставить в мех-мы ? Подскажите профессионалы, уже всю голову сломал.. На схема все понятно, и видно, что работает, а в реальности так не получается...

Тема исправлена в соответствии с правилами, пункт 3.17 - Правила форума

[nikola]

Какой провод ,четырехжильный ? Наверно жилы перепутали ,надо прозвонить вход и выход с одного выключателя на другой .

[slavapril]

Где-то запутались...Действия всех выключателей, а заодно и ваших коммутаций, можно легко проверить указателем напряжения, тестером или "контролькой"(да простят меня ПТБэшники )

[Karabasovdv]

Схема такая, три провода на первый переключатель, из них один с фазой соединен, а два вторых заходят во второй и выходят из него два, так же в третем, ну и соответственно в четвертый переключатель заходит 2 провода, а выходит один уже на лампу.. В наличии есть только индикаторная отвертка, а на ней лампочка горит почему-то на обоих проводах уже после первого переключателя, хотя там обычная качель и показывать должно только на одном... МОжет как-то надо зеркально третий подключать переключатель или же какие-то перемычки устанавливать ?

[sergey_sav]

Перепутать что-либо проблемматично... На фото перекрёстник, допустим, справа выход (2 контакта), слева вход (2 контакта), если оба переключателя подключены так, то ошибка в одноклавишных переключателях, фото которых нет.

[nikola]

Выключатели все надо включить в верхнее положение лампочка должна гореть .Индикатор будет гореть на наведенку .Чтобы этого не было можно при измерении положить одну руку на стену .Прозванивать надо так : на первом выключателе все разобрать ,подать фазу и определить ее .Подключить ее на вход .Две отходящие жилы на выход .Переходим на второй выключатель ,тоже все разбираем .Подаём питание находим фазу и подключаем на вход .Переключаем первый выключатель и также находим фазу и на второй вход .Оставшиеся два на выход .Переходим к третьему и повторяем процесс и так на всех остальных .

[Karabasovdv]

После долгих мучений, собирании схемы "на коленке" и тд. Оказалось, что неработоспособен один из переключателей... После замены все заработало по той схеме, что сперва была...Внутри механизма уже все выстроено так, что не надо именно во внутренние или внешние втыкать, делать перемычки и т.д...можно в любой нужного номера...Спасибо всем кто откликнулся..даже в голову не пришло, что может не рабочим оказаться новый механизм...

[nikola]

Надо было кулаком стукнуть его пару раз может заработал .(шутка)

[Karabasovdv]

Да я столько времени с ним потратил, что готов был разбить его вдребезги

[androp]

Вот собственно для этого и создавался коммутатор. Организация освещения в квартире или доме.
А представьте теперь, что таких схем несколько.

[sergey_sav]

А представьте теперь, что таких схем несколько.

И что сложного?... При исправных установочных все схемы прекрасно работают, и с проходными выключателями и с перекрёстниками. И тут у автора проблем со схемой не было.

[nikola]

Хотел спросить автора ,если появится в теме ,что там было с выключателем ,разбирал ,смотрел ?фирма-то хорошая неверится что такое бывает .

[Karabasovdv]

Сам был удивлен таким дефектом, хоть фирма хорошая, все же это бюджетная линейка, думаю от сюда и не столь качественные материалы..именно механизма... Дефект нашелся прозвоном, взял первый механизм сразу и давай по схеме прозванивать,что сзади механизма все положения, там в разных положениях замыкаются соответствующие контакты, и бац смотрю 1 с 4 контакты не при каких условиях не контачат, а должны..вот и сразу все встало на свои места... Кстати этот переключатель сейчас вполне исправно работает вместо обычного выключателя Как раз одного не хватало..
