Нужна схема электропроводки с автоматами и УЗО. Кто может помочь - напишите мне . Визуально я ее представляю, но разабраться с автоматами и УЗО проблематично для меня. Мощность потребителей подсчитана. Заранее всем отозвавшимся спасибо.

П.С. Модераторы не кикайте пожалуйста тему. Я обещаю больше не нарушать правил форума. Спасибо.

Хорошо было бы, если конкретизируете вопросы. А то получится лекция на несколько страниц...

Есть квартира в новострое. В квартиру заходит 3 фазы. Потребители: 30 блоков розеток по 3 штуки в блоке, порядка 50 ламп освещения, дальще:
стиралка 2,5кВт;
посудомойка 3кВт;
водогрейка проточная (скорее всего) 18кВт;
дух.шкаф 3,5кВт;
поверхность 3,5кВт;
кондиционер 3 кВт;
микроволновка 1кВт;
фен 2кВт;
пылесо 2кВт;
хлебопечка 2кВт;
кофеварка 2кВт;
чайник 2,5кВт;
тостер 2 кВт;
обогреватель 2 кВт;
утюг 2 кВт.
Еще будет 3 полотенцесушителя 1 в ванной и 2 в постирочной.

Схему я вижу примерно так: 10А освещение спальня/гостинная, 10А освещение кухня/прихожая, 10А ванна/постирочная. 25А основной на 10А розетки спальня, на 10А розетки гостинная, на 16А розетки кухня, на 10А постир/прихожая, на 10А ванна; дальше 16А на стиральную машину, 32А на водогрейку проточную (незнаю какой УЗО поставить?), 32А на духовой шкаф и поверхность и 16А на кондиционер. Еще на те розетки к которым будет подключаться полотенцесушители, тоже по УЗО. Вся эта куча приходит на общий на 32А, ну и потом на счетчик.


Вопрос:Правильно ли подобранны автоматы, перед какими надо ставить УЗО (или оно ставиться после автоматов?), какие УЗО необходимо использовать. Может у кого есть предложения как улучшить всю эту картину.

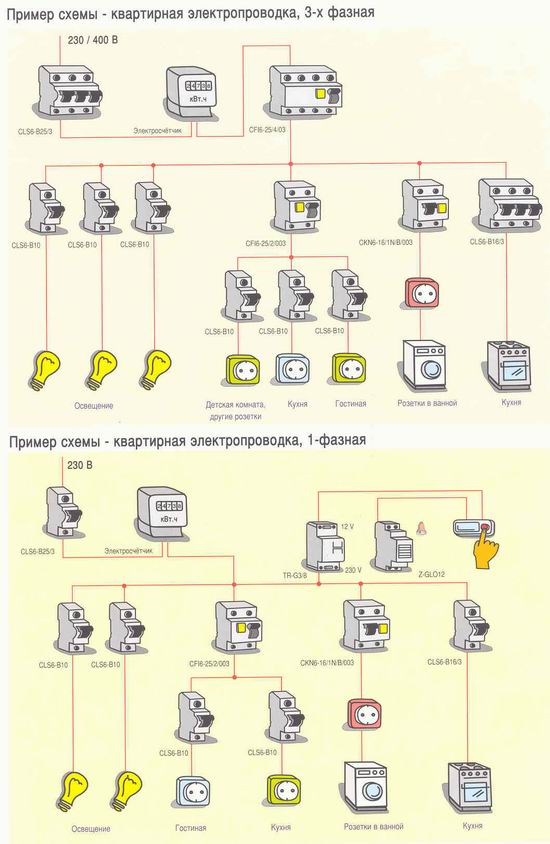

Вот типа такой схемы я хочу иметь.

Мне больше нравятся такие...

Хотеть не вредно!

А проект заказать в соответствующей организации не хотите?

Уважаемый sergey_sav, мне все равно, как эта схема будет визуально выглядеть, самое главное чтобы там были указанны маркировка и тип автоматоматических выключателей и УЗО-Д и последовательность их расположения. Схему которую привел я проще зарисовывать, вот именно по этому я ее и выбрал. А вообще будет рисоваться что-то типа этой схемы.

А сколько такой проект будет стоить?

Так -это у них надо спрашивать (у проектировщиков). Яндекс рулит...

Короче, Вам нужна схема щита, которая является частью проекта. Если Вам для саморазвития, то просто читайте форум. Если для работы, то возможно, стоит заказать эти работы... может непосредственно у исполнителя. За Вас на форумах никто просто так эти картинки рисовать не будет, но на ошибки Вашей (когда самостоятельно нарисуете) укажут пренепременно.

Я понял. Всем спасибо. Укого есть конкретные предложение - пишиет в ЛС.
