Выбор схемы эл. щитка

Сообщение IvanZ » 15 окт 2009, 11:07

Здравствуйте. Помогите советом. Меняю проводку в хрущевке. Дошло дело до замены эл. щитка. Изначально нарисовал схему "Версия 1" и заказал комплектующие (Мерлин Герин). Потом подумал, и нарисовал "Версию 2". Теперь не знаю, какую из них выбрать. Во всех помещениях розетки и освещение объединены в одну группу в распред. коробке, развести их отдельно на щиток уже нельзя. Собственно вопросы :
1. Правильны-ли вообще схемы ?
2. Какую схему выбрать ?
3. Не будет-ли постоянно ложно срабатывать входное УЗО на 30мА из-за того, что свет и розетки объединены вместе ?
4. Можно-ли объединить розетки в ванной и свет (это пока еще не объединено) или лучше свет убрать куда-нибудь на автоматы других комнат ?

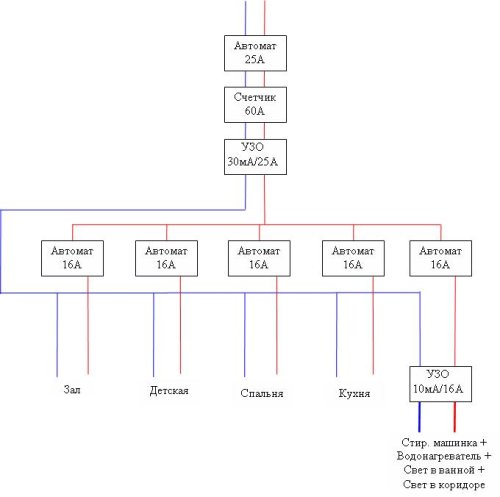

Версия 1 - 1.JPG
Версия 1 - 1.JPG (20.63 КБ) 2508 просмотров
Версия 1 - 1.JPG
Версия 1 - 1.JPG
(20.63 КБ) 2508 просмотров

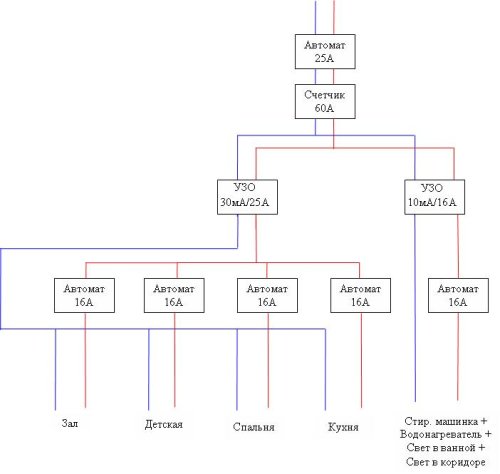

Версия 2 - 2.JPG
Версия 2 - 2.JPG (21.47 КБ) 2508 просмотров
Версия 2 - 2.JPG
Версия 2 - 2.JPG
(21.47 КБ) 2508 просмотров

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Выбор схемы эл. щитка

Сообщение Объявления » 15 окт 2009, 11:07

Аватара пользователя
миш
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Выбор схемы эл. щитка

Сообщение миш » 15 окт 2009, 19:39

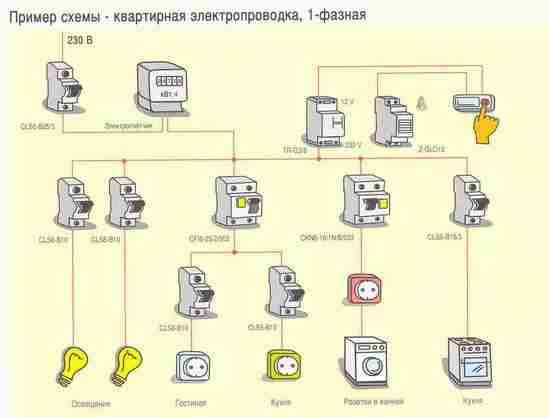

Извините за качество изображения браузер плохо работает такая может подойдет я так считаю что 16а мало для стиралки и водонагревателя. а провод для них какой будете класть?
Выбор схемы эл. щитка - schem_3_pa1_245.jpg
Выбор схемы эл. щитка - schem_3_pa1_245.jpg (12.74 КБ) 2497 просмотров
Выбор схемы эл. щитка - schem_3_pa1_245.jpg
Выбор схемы эл. щитка - schem_3_pa1_245.jpg
(12.74 КБ) 2497 просмотров

Нет аватара
IvanZ
Автор темы
Заглянувший

Выбор схемы эл. щитка

Сообщение IvanZ » 16 окт 2009, 06:33

Провод по комнатам 2,5мм, на ванную - 4мм. Везде медь. Эту картинку я видел, спасибо, только в ней освещение и розетки разделены, а у меня провода уже лежат и соединены в одну группу на каждую комнату

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Выбор схемы эл. щитка

Сообщение sergey_sav » 16 окт 2009, 18:26

IvanZ писал(а):
Провод по комнатам 2,5мм, на ванную - 4мм. Везде медь.
Все провода медь 2,5 мм2.
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.
