Сообщение viktor5 » 03 май, 2015 16:54
Сосед по даче "презеньовал" старенькую двухконфорочную электроплиту МЕЧТА-3. Конфорки (тэн-ы) на месте и "звонятся" нормально. Внутренние соединения отсутствуют, есть 2 переключателя. Вобщем хочу восстановить для своих потребностей. Может кто-то сталкивался с такой конструкцией и есть схема соединения?
viktor5
Сообщение Похожие темы » 03 май, 2015 16:54
Посмотрите здесь:
эл.плита Мечта 15 М
Александр.
Проще самому вычертить схему.
Сначала все по проводам, с обозначением цвета проводов,
а потом вскроете регулятор,...
Подключение электроплиты
1. можно, в распаячных коробках, но лучше новую линию
2. две линии или разветвление одной линии на две под защитой линий своими...
Розетка для электроплиты
У вас плита Однофазная, розетка - Трехфазная.... технически конечно можно обойтись заменой вилки... Но для этого небходимо знать,...
Вопросы и ответы по электрике
Сообщение Объявления » 03 май, 2015 16:54
slavapril
Заслуженный Ректор клуба
Главный энергетик
Сообщений: 2453
Зарегистрирован: 09 окт, 2010 9:31 Возраст: 45
Имя: Вячеслав
Профессия: Электромеханик
Пол: Мужской
Откуда: Липецкая обл.
Разрешение экрана: 1360x768 Благодарил (а): 29 раз
Поблагодарили: 361 раз
Сообщение slavapril » 04 май, 2015 16:56
Схема монтажных соединений
slavapril
viktor5 Автор темы
Участник
Сообщений: 15
Зарегистрирован: 05 авг, 2013 12:33 Возраст: 66
Имя: Виктор
Пол: Мужской
Откуда: харьков
Разрешение экрана: 1280x1024
Сообщение viktor5 » 05 май, 2015 13:37

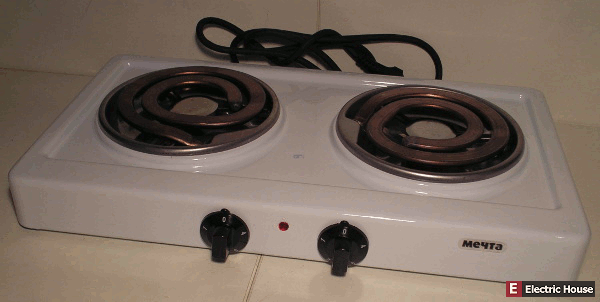

Спасибо. Но имеется настольный вариант, как на фото
viktor5
анатолий03
Член клуба
Бригадир
Сообщений: 138
Зарегистрирован: 15 окт, 2010 18:31
Имя: Анатолий
Профессия: Электрик
Откуда: Керчь
Разрешение экрана: 640x360 Благодарил (а): 14 раз
Поблагодарили: 13 раз
Сообщение анатолий03 » 05 май, 2015 16:33
Укажите тип переключателя.
анатолий03
iie4kin
Заглянувший
Сообщений: 2
Зарегистрирован: 20 мар, 2016 16:12
Имя: Алексей
Профессия: программист
Пол: Мужской
Откуда: Златоуст
Разрешение экрана: 1366x768
Сообщение iie4kin » 20 мар, 2016 16:20
С ПМ-16 есть? В схеме 2 диода с резисторами, один резистор оторвался и провод от ТЭНа непонятно откуда.
iie4kin
elhouse
Председатель клуба
Генеральный директор
Сообщений: 4589
Зарегистрирован: 21 ноя, 2005 9:00 Возраст: 60
Имя: Николай
Профессия: Местный веб-дизайнер
Пол: Мужской
Откуда: Москва
Разрешение экрана: 1920x1080 Благодарил (а): 266 раз
Поблагодарили: 553 раза
Сообщение elhouse » 20 мар, 2016 17:10
iie4kin писал(а): Источник цитаты В схеме 2 диода с резисторами, один резистор оторвался и провод от ТЭНа непонятно откуда.
А на схему взглянуть...
Схема электроплиты Мечта-3 Там же всё понятно!
elhouse
iie4kin
Заглянувший
Сообщений: 2
Зарегистрирован: 20 мар, 2016 16:12
Имя: Алексей
Профессия: программист
Пол: Мужской
Откуда: Златоуст
Разрешение экрана: 1366x768
Сообщение iie4kin » 20 мар, 2016 19:47
Спасибо большое. Просто сразу не понял, т. к. у меня одна лампочка вместо двух, как на схеме.
iie4kin
