Схема электрощитка 15 квт 3 фазы

Сообщение Alz50 » 26 окт 2014, 15:35

Прошу посмотреть и покритиковать схему электрощитка, которую предложили электрики, для подключения загородного дома.
Сразу прошу прощения за плохой рисунок щитка ( ну не умею я рисовать, а электрики начертили ещё хуже).
Счётчик и автомат на 32А стоит на улице на столбе, за территорией участка. Ввод от этого щитка выполнен под землёй в пластмассовой
трубе проводом ВВГ нг 4 на 2.5 мм. В дом заходит 3 фазы и ноль. Электрики предложили собрать вот такой щит для дома.
Прошу посмотреть и проверить на ошибки. В доме проводка в кабельных каналах. На розетки 3х2,5, на свет 2х1,5.
Около дома сделан заземляющий контур. Пока это 3 штыря вбитых в землю на расстоянии 40 см друг от друга и соединённых между собой таким же штырём при помощи сварки. Как я понимаю, что это очень плохой вариант и будет всё переделоваться следующим летом.

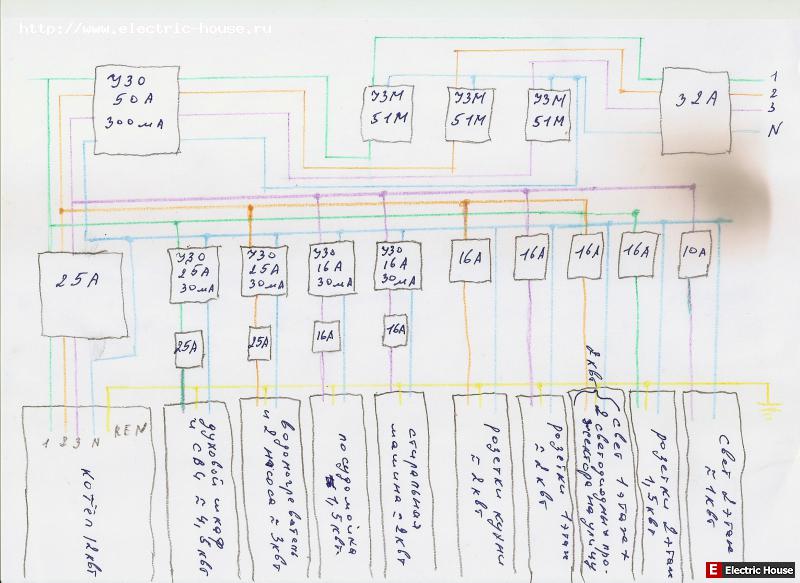

Вот собственно схема щитка.

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Схема электрощитка 15 квт 3 фазы

Сообщение Объявления » 26 окт 2014, 15:35

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Схема электрощитка 15 квт 3 фазы

Сообщение sergey_sav » 27 окт 2014, 00:07

Если уж по взрослому, то:
Скрытое содержание (только для VIP-пользователей)

Как вступить в "Клуб электриков" и стать VIP-пользователем?
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Аватара пользователя
Anatoliy
Ukraine
Гуру тех. поддержки
Гуру тех. поддержки
Главный энергетик
Главный энергетик

Re: Схема электрощитка 15 квт 3 фазы

Сообщение Anatoliy » 27 окт 2014, 00:19

Примерно так
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Alz50
Автор темы
Участник
Участник

Re: Схема электрощитка 15 квт 3 фазы

Сообщение Alz50 » 27 окт 2014, 09:33

sergey_sav
1. заменить вводной кабель на большее сечение

Этого сделать не могу, так как это проводили электрики из местного отделения энергетической компании и сказали что так делают всем,
да и кабель этот уже проложен в траншее и засыпан.
2. разделить духовку и свч на две линии
3. пересмотреть своё отношение к дифзащите, то бишь, она на остальных розетках тоже не лишняя
6. колышки, которые обозвали заземлением заменить на нормальное заземление

Это сделаю. Спасибо за ответ.
4. там где получится под одним УЗО один автомат, заменить эту связку на диф. автомат

Как я понял, это значит, что на духовой шкаф, посудомойку, водонагреватель и стиральную машину заменить связку УЗО-автомат
на дифавтомат? Я правильно понял? Или можно оставить как нарисовал в следующем сообщении Anatoliy?
5. выделить уличные светильники в отдельную группу под УЗО/диф.

Можно обьяснить зачем это делать, если это светодиодные прожекторы на 30 вт? А что будет, если оставить их подключение к свету
на 1 этаже? Или можно поставить тогда на свет 1 этажа дифавтомат, вместо простого автомата?
Anatoliy спасибо за схему, так понятней.

Аватара пользователя
Anatoliy
Ukraine
Гуру тех. поддержки
Гуру тех. поддержки
Главный энергетик
Главный энергетик

Re: Схема электрощитка 15 квт 3 фазы

Сообщение Anatoliy » 27 окт 2014, 11:19

ПУЭ

6.1.49. Для установок наружного освещения: освещения фасадов зданий, монументов и т.п., наружной световой рекламы и указателей в сетях TN-S или TN-C-S рекомендуется установка УЗО с током срабатывания до 30 мА, при этом фоновое значение токов утечки должно быть, по крайней мере, в 3 раза меньше уставки срабатывания УЗО по дифференциальному току.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Alz50
Автор темы
Участник
Участник

Re: Схема электрощитка 15 квт 3 фазы

Сообщение Alz50 » 27 окт 2014, 16:28

Anatoliy про ПУЭ понятно.

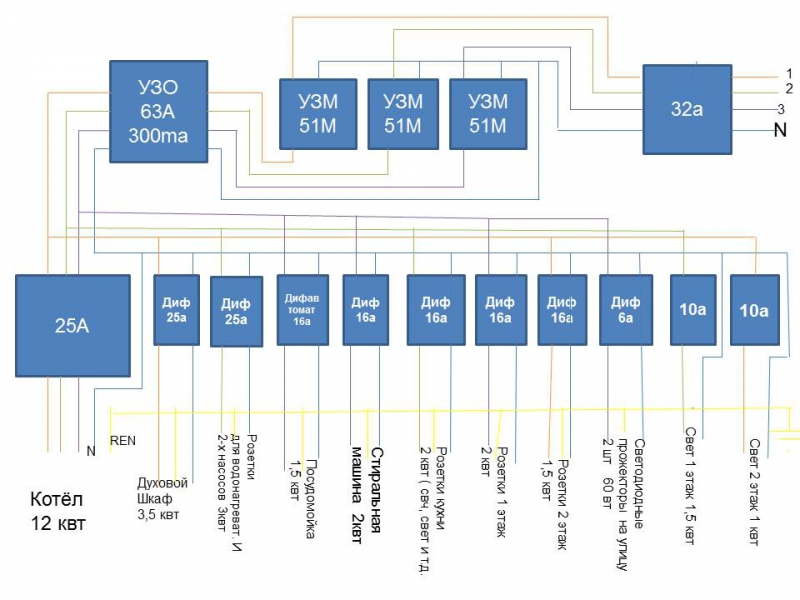

Тогда вот эта схема будет правильна или нет?
Ещё несколько вопросов. В некоторых статьях в интернете пишется, что нельзя применять дифавтомат в цепи, если в неё включаются
компьютеры, так как происходит много ложных срабатываний этого дифавтомата. Ваше мнение на этот счёт.
На нашем форуме прочитал что на свет нужно прокладывать кабель 3х1,5 а не 2х1,5. Не понимаю зачем это нужно. Если не затруднит
обьясните пожалуйста.
Все дифавтоматы в этой схеме с током отсечки 30ma ( а то не указал на схеме).

Аватара пользователя
Anatoliy
Ukraine
Гуру тех. поддержки
Гуру тех. поддержки
Главный энергетик
Главный энергетик

Re: Схема электрощитка 15 квт 3 фазы

Сообщение Anatoliy » 27 окт 2014, 19:36

Скрытое содержание (только для VIP-пользователей)

Как вступить в "Клуб электриков" и стать VIP-пользователем?
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Схема электрощитка 15 квт 3 фазы

Сообщение sergey_sav » 27 окт 2014, 20:59

И приготовить лопату... чтобы откопать кабель 4*2.5 , если его не удастся выдернуть, когда поплавится из-за непомерно большой нагрузки и почти отсутствующей защите на вводе.
А также приготовить "большое спасибо", тем уродам, которые "всем так делают"... :):
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
Alz50
Автор темы
Участник
Участник

Re: Схема электрощитка 15 квт 3 фазы

Сообщение Alz50 » 27 окт 2014, 21:52

Anatoliy спасибо за замечание по номиналам дифавтоматов.
И приготовить лопату... чтобы откопать кабель 4*2.5 , если его не удастся выдернуть
А также приготовить "большое спасибо", тем уродам, которые "всем так делают"...

Выдернуть не получиться, там метров 40 до столба, да ещё и через дорогу прокол был сделан. Постараюсь не нагружать
каждую фазу более чем на 5 квт. Может зиму продержится.
И ещё. УЗО на входе нужно покупать с буковкой S ( селективное, с задержкой на отключение)?

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Схема электрощитка 15 квт 3 фазы

Сообщение sergey_sav » 27 окт 2014, 21:58

Это потому что проктологи делали...
Если кабель 4*2.5 заложили бы в трубе ПНД32, то с шутками и прибаутками можно перепротянуть...

УЗО с букавкой "S"
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.
