Коммутация мини переключателя с подсветкой

Сообщение Barkas99 » 14 мар 2014, 18:47

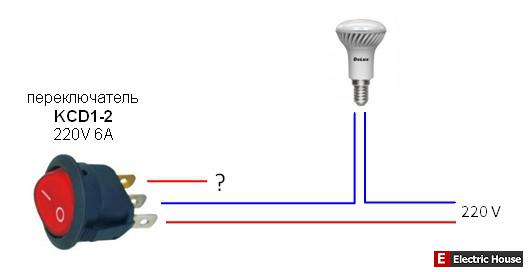

Друзья случай привел к необходимости применить миниатюрный переключатель на 220 с подсветкой KCD1-2.
Имеется три ножки, две методом прозвонки определил как переключающие контакты (как выключатель), а вот третья ножка надо полагать для подсветки, но куда ее подключать не знаю.



Методом научного тыка не хочу - все таки не слаботочка а 220V.

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Коммутация мини переключателя с подсветкой

Сообщение Объявления » 14 мар 2014, 18:47

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Коммутация мини переключателя с подсветкой

Сообщение slavapril » 14 мар 2014, 19:16

Коммутация мини переключателя с подсветкой - KCD1-2.png
Коммутация мини переключателя с подсветкой - KCD1-2.png (4.31 КБ) 3210 просмотров
Коммутация мини переключателя с подсветкой - KCD1-2.png
Коммутация мини переключателя с подсветкой - KCD1-2.png
(4.31 КБ) 3210 просмотров

Главное - это не перепутайте: на 12В вы взяли или на 220В -):
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Barkas99
Автор темы
Участник
Участник

Re: Коммутация мини переключателя с подсветкой

Сообщение Barkas99 » 14 мар 2014, 19:33

slavapril Судя по вашей схеме то подсветка выключателя не будет гореть пока не замкнешь выключатель, а учитывая что этот выключатель включает свет, то в темноте до включения "нагрузки-лампочки" нужно чтобы внутренняя подсветка выключателя работала.

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Коммутация мини переключателя с подсветкой

Сообщение slavapril » 14 мар 2014, 19:52

Barkas99 писал(а):
учитывая что этот выключатель включает свет, то в темноте до включения "нагрузки-лампочки" нужно чтобы внутренняя подсветка выключателя работала

А вы применение такого выключателя, скажем, в автобусе видели? Водитель нажимает эту кнопку открытия дверей и кнопка начинает светиться, указывая, что цепь включена (двери открыты). При закрытии, т.е. выключении двери, кнопка гаснет...С чего вы решили, что эта кнопка должна работать как бытовой выключатель для света???
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Калямба
Гуру тех. поддержки
Гуру тех. поддержки
Инженер
Инженер

Re: Коммутация мини переключателя с подсветкой

Сообщение Калямба » 15 мар 2014, 08:26

Barkas99 писал(а):
то в темноте до включения "нагрузки-лампочки" нужно чтобы внутренняя подсветка выключателя работала.

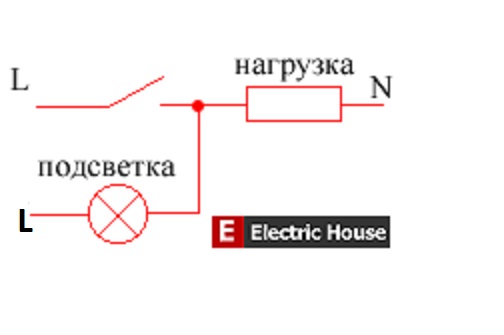

...подключите по такой схеме (для этого и сделана подсветка отдельным выводом)

...нагрузка желательно активная. С энергосберегайкой или светодиодной может работать некорректно.
Электриков -дураков не бывает. Они либо умные, либо убитые!
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Коммутация мини переключателя с подсветкой

Сообщение slavapril » 15 мар 2014, 09:11

Калямба писал(а):
подключите по такой схеме

А фиг его знает...Потянет неонка или нет
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
electrohoz
Russia
Тех. поддержка
Тех. поддержка
Старший энергетик
Старший энергетик

Re: Коммутация мини переключателя с подсветкой

Сообщение electrohoz » 15 мар 2014, 09:37

Barkas99 писал(а):
учитывая что этот выключатель включает свет, то в темноте до включения "нагрузки-лампочки" нужно чтобы внутренняя подсветка выключателя работала.


Если хотите часто менять кнопку, то делайте как задумали.
Подсветка в кнопке, достаточно сильно нагревается!
Из личного опыта с такой кнопкой, расплавилась через несколько часов непрерывной работы подсветки.
Мозг состоит на 80 процентов из жидкости, и мало того, что она тормозная, так многим еще конкретно не долили...
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю
