Как подключить модульный контактор ESB 20-20.

Сообщение airweb » 24 фев 2014, 14:59

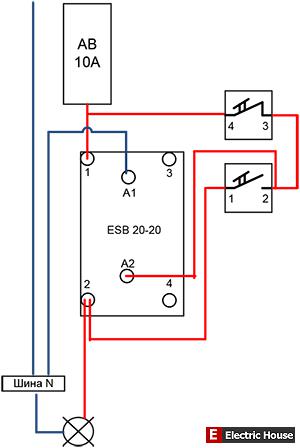

Добрый день. Помогите подключить модульный контактор esb 20-20. Правильная ли схема? Заранее всем огромное спасибо.

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Как подключить модульный контактор ESB 20-20.

Сообщение Объявления » 24 фев 2014, 14:59

Аватара пользователя
electrohoz
Russia
Тех. поддержка
Тех. поддержка
Старший энергетик
Старший энергетик

Как подключить модульный контактор ESB 20-20.

Сообщение electrohoz » 24 фев 2014, 15:19

airweb писал(а):
Правильная ли схема?

Подредактировал.

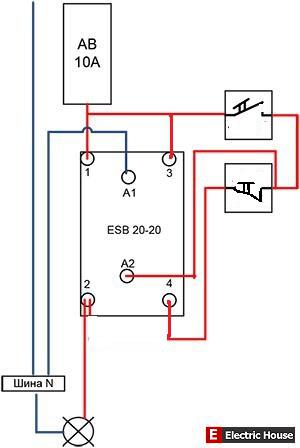

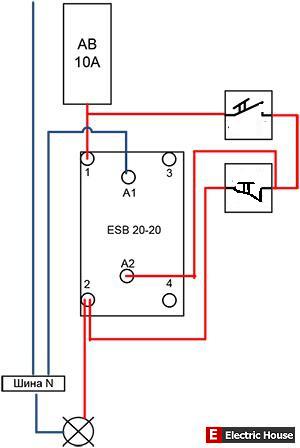

Вариант № 1; Вариант № 2
Мозг состоит на 80 процентов из жидкости, и мало того, что она тормозная, так многим еще конкретно не долили...
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю

Нет аватара
airweb
Автор темы
Новенький

Re: Как подключить модульный контактор ESB 20-20.

Сообщение airweb » 24 фев 2014, 17:44

В Вашей схеме, как я понимаю, тогда будет отсутствовать питание на катушке. Питание на катушке будет только, если все время держать кнопку пуск. Соответственно контактор работать не будет. Или я не прав?

Аватара пользователя
electrohoz
Russia
Тех. поддержка
Тех. поддержка
Старший энергетик
Старший энергетик

Re: Как подключить модульный контактор ESB 20-20.

Сообщение electrohoz » 24 фев 2014, 18:42

airweb писал(а):
Или я не прав?


Не правы, посмотрите внимательно! Кнопка пуск сверху, кнопка стоп снизу.
Мозг состоит на 80 процентов из жидкости, и мало того, что она тормозная, так многим еще конкретно не долили...
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю

Нет аватара
airweb
Автор темы
Новенький

Re: Как подключить модульный контактор ESB 20-20.

Сообщение airweb » 24 фев 2014, 18:53

electrohoz писал(а):
посмотрите внимательно!

Вижу. ;;1): Тогда получается, что на катушке нет питания. Если нажать кнопку, питание пойдет на катушку и контакты замкнутся, но если отпустить кнопку пуск, питание пропадет с катушки, и контакты вернутся в исх.пол.(Н.О). Чего-то я не догоняю ;5sad

Аватара пользователя
electrohoz
Russia
Тех. поддержка
Тех. поддержка
Старший энергетик
Старший энергетик

Re: Как подключить модульный контактор ESB 20-20.

Сообщение electrohoz » 24 фев 2014, 19:44

airweb писал(а):
Чего-то я не догоняю


Сделайте как на схеме и всё поймёте.

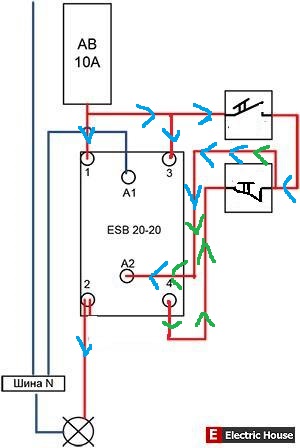

Синие стрелочки, первоначальное напряжение, зелёные после замыкания реле контактора.
Мозг состоит на 80 процентов из жидкости, и мало того, что она тормозная, так многим еще конкретно не долили...
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю

Нет аватара
airweb
Автор темы
Новенький

Re: Как подключить модульный контактор ESB 20-20.

Сообщение airweb » 24 фев 2014, 20:21

Спасибо! Врубился good))

Аватара пользователя
electrohoz
Russia
Тех. поддержка
Тех. поддержка
Старший энергетик
Старший энергетик

Re: Как подключить модульный контактор ESB 20-20.

Сообщение electrohoz » 24 фев 2014, 20:38

airweb писал(а):
Спасибо! Врубился

Всегда пожалуйста. smile287
Мозг состоит на 80 процентов из жидкости, и мало того, что она тормозная, так многим еще конкретно не долили...
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю

Нет аватара
Greef
Заглянувший

Re: Как подключить модульный контактор ESB 20-20.

Сообщение Greef » 15 фев 2015, 14:16

Здравствуйте, приобрели себе контакторы для управления автоматом 2-х полюсный (АСТРО*К IK 22-02). Говорят, можно еще использовать как устройство, осуществляющее двухполюсное отключение двигателя постоянного тока от сети. Кто нибудь сталкивался.

Нет аватара
sev83
Новенький

Re: Как подключить модульный контактор ESB 20-20.

Сообщение sev83 » 24 май 2015, 15:45

Приветствую! Помогите, пожалуйста, разобраться, в подключение магнитных контакторов ABB. В прилагаемом проекте элщита имеются контакторы:ESB 20-20 и ESB 24-22, первые управляют кондеями, вторые-тепловыми завесами.
Как я понимаю, схема подключения 20-20 следующая: на 1-фаза с автомата на А1-ноль.
Поставщик оборудования накосячил (могу ошибаться): вместо 24-22 в данном случае нужен 40-40. Если же все верно в проекте поясните пож-та как подключить 24-22 к трехполюсному автомату, если он имеет только два контакта на размыкание?
