Ремонт Контроллера электромагнитного замка ТС-1

Сообщение ferakos » 23 янв 2014, 11:39

Приветствую всех участников форума!
Мой вопрос: Можно ли отремонтировать Контроллер электромагнитного замка ТС-1 (для домофона), заменив детали (какие?) или необходимо заменить контроллер в целом? Паяльником владею.
Описание проблемы: Не подаётся напряжение на электромагнитный замок, дверь не закрывается, остальные функции работают
Описание оборудования: Контроллер электромагнитного замка ТС-1, домофон Cyfral M-20M
Какие действия предпринимали: замерил тестером напряжение на плате контроллера в месте подачи на замок
После чего возникла проблема: неизвестно
Изображение (фото):

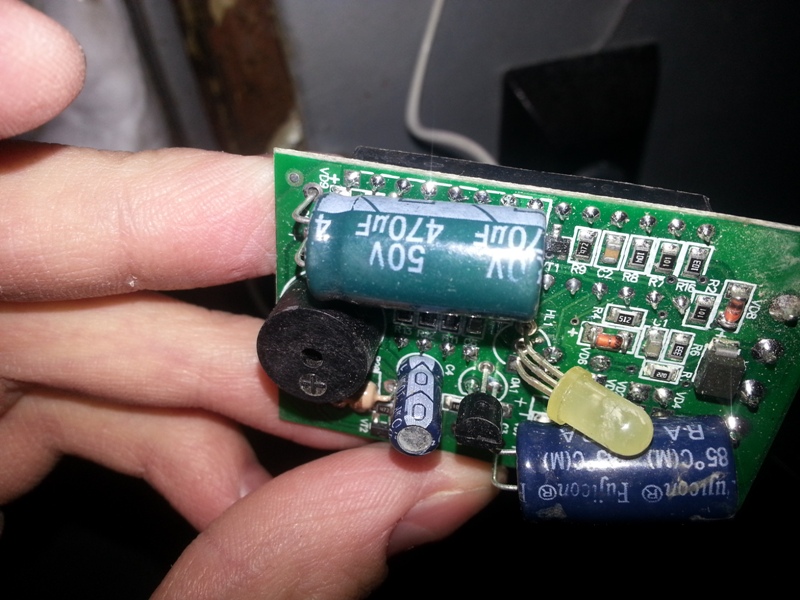

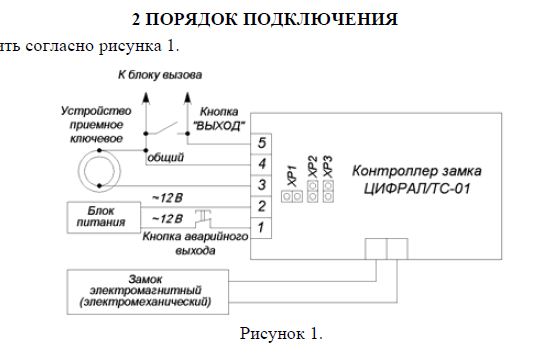

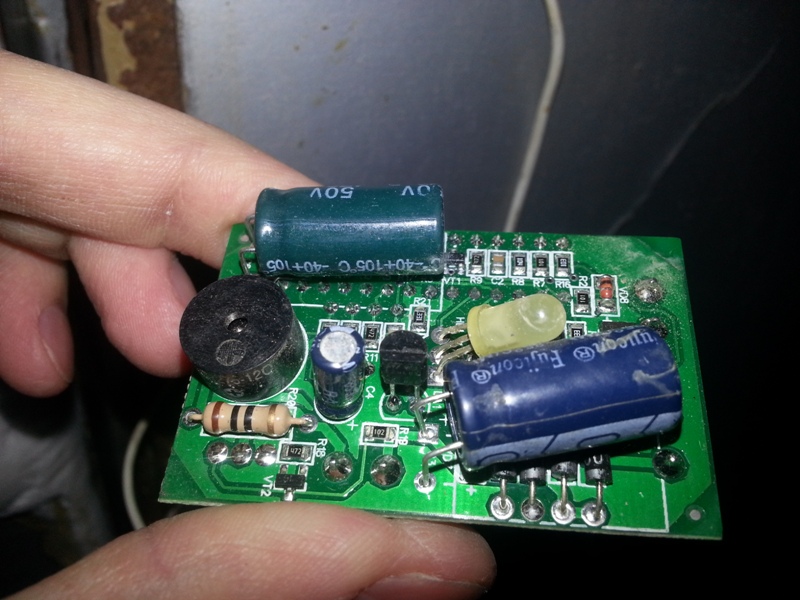

схема



Использовали ли поиск: Да

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Ремонт Контроллера электромагнитного замка ТС-1

Сообщение Объявления » 23 янв 2014, 11:39

Аватара пользователя
lyuto
Belarus
Член клуба
Член клуба
Бригадир
Бригадир

Re: Ремонт Контроллера электромагнитного замка ТС-1

Сообщение lyuto » 23 янв 2014, 11:55

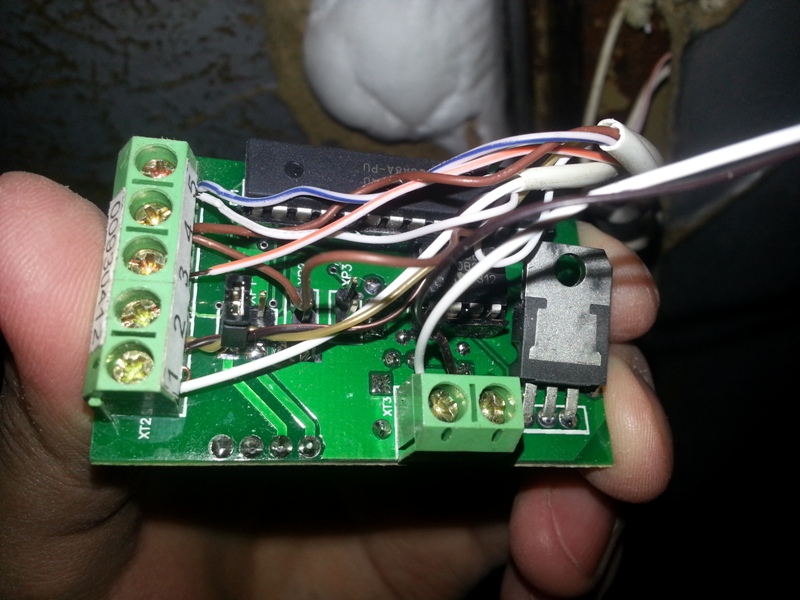

Менял выходной полевик (на фото последнем рядом с клеммами на магнит), давно правда это было. Сейчас у нас сервисное обслуживание, больше не ремонтирую.

Нет аватара
ferakos
Автор темы
Заглянувший

Re: Ремонт Контроллера электромагнитного замка ТС-1

Сообщение ferakos » 23 янв 2014, 12:44

lyuto писал(а):
Менял выходной полевик (на фото последнем рядом с клеммами на магнит), давно правда это было. Сейчас у нас сервисное обслуживание, больше не ремонтирую.

А из-за чего он выходит из строя? Из-за низких температур?

Аватара пользователя
lyuto
Belarus
Член клуба
Член клуба
Бригадир
Бригадир

Re: Ремонт Контроллера электромагнитного замка ТС-1

Сообщение lyuto » 23 янв 2014, 15:10

ferakos писал(а):
А из-за чего он выходит из строя? Из-за низких температур?

Нет, качество самой детальки, экономят.
Низкие температуры скорей повлияют на электролитические конденсаторы, а Вы пишите
ferakos писал(а):
остальные функции работают
.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Ремонт Контроллера электромагнитного замка ТС-1

Сообщение sergey_sav » 23 янв 2014, 15:57

Выходной транзистор меняйте, ибо наиболее вероятно, что он выбит обратным импульсом.
Если он (да и на будущее) поставить параллельно с магнитом диод (КД226 или помощнее)
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Аватара пользователя
lyuto
Belarus
Член клуба
Член клуба
Бригадир
Бригадир

Re: Ремонт Контроллера электромагнитного замка ТС-1

Сообщение lyuto » 23 янв 2014, 17:12

Транзистор с диодом в одном корпусе там должен стоять.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Ремонт Контроллера электромагнитного замка ТС-1

Сообщение sergey_sav » 23 янв 2014, 18:29

Это ничего не меняет. При пробое защитного диода... транзистор на помойку...
Не единожды менял IRLR024N, вышедших из строя по этой причине.
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Аватара пользователя
lyuto
Belarus
Член клуба
Член клуба
Бригадир
Бригадир

Re: Ремонт Контроллера электромагнитного замка ТС-1

Сообщение lyuto » 24 янв 2014, 10:31

Цифрал.zip
(137.95 КБ) 55 скачиваний
Цифрал.zip
(137.95 КБ) 55 скачиваний

Sergey_sav Вы правы, не в одном контроллере электромагнитного замка Цифрал нет защитного диода от обратных импульсов.

Аватара пользователя
Калямба
Гуру тех. поддержки
Гуру тех. поддержки
Инженер
Инженер

Re: Ремонт Контроллера электромагнитного замка ТС-1

Сообщение Калямба » 24 янв 2014, 12:11

lyuto писал(а):
нет защитного диода от обратных импульсов

...он встроен в корпус самого транзистора. Вот даташит:
irf540n.pdf
(104.18 КБ) 71 скачивание
irf540n.pdf
(104.18 КБ) 71 скачивание
Электриков -дураков не бывает. Они либо умные, либо убитые!
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Ремонт Контроллера электромагнитного замка ТС-1

Сообщение sergey_sav » 24 янв 2014, 12:16

Калямба писал(а):
...он встроен в корпус самого транзистора.
А лучше бы он стоял параллельно не транзистору, а контактам подключения магнита...
Господа. О том и речь, что диод, встроенный в мосфет, не спасает последнего от замены... Даже не смотря на заявленные огромные токи.
На одной из дверей с магнитом 400кг я вообще КД226 поставил не параллельно, а последовательно с ним (с магнитом). И башка больше не болит. :))biggrin
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.
