Самодельный стабилизатор напряжения

Сообщение Deska » 21 июл 2013, 01:02

Здравствуйте! У меня есть старый самодельный стабилизатор напряжения с ручным переключением выходной нагрузки. Вопрос: как и возможно ли его переделать в релейный?

Реклама на форуме
Реклама на форуме

Самодельный стабилизатор напряжения

Сообщение Объявления » 21 июл 2013, 01:02

Самодельный стабилизатор напряжения

Сообщение Похожие темы » 21 июл 2013, 01:02

Посмотрите здесь:
Самодельный автомат защиты от перепадов напряжения
Стабилизатор напряжения СНИ1 10 кВА
Стабилизатор напряжения (сервоприводной)
Как выбрать стабилизатор напряжения
Нужен ли стабилизатор напряжения
Аватара пользователя
СетХеор
Член клуба
Член клуба
Бригадир
Бригадир

Re: Стабилизатор напряжения

Сообщение СетХеор » 21 июл 2013, 02:12

а не проще купить заводской?

Нет аватара
Deska
Автор темы
Заглянувший

Re: Стабилизатор напряжения

Сообщение Deska » 21 июл 2013, 03:46

С нужными характеристиками он 7000 гривен стоит почти тыща долларов

Аватара пользователя
СетХеор
Член клуба
Член клуба
Бригадир
Бригадир

Re: Стабилизатор напряжения

Сообщение СетХеор » 21 июл 2013, 04:30

Deska писал(а):
С нужными характеристиками он 7000 гривен стоит почти тыща долларов

я думаю, что нагрузка подороже стоит, хотя решать конечно Вам ;;1):

Аватара пользователя
nikola
Russia
Гуру клуба
Гуру клуба
Старший энергетик
Старший энергетик

Re: Стабилизатор напряжения

Сообщение nikola » 21 июл 2013, 05:46

Deska писал(а):
Здравствуйте! У меня есть старый самодельный стабилизатор напряжения с ручным переключением выходной нагрузки. Вопрос: как и возможно ли его переделать в релейный?

Выложите cтруктурную схему Вашего самодельного стабилизатора, принцип работы (как он работает) и что хотите получить в итоге.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Deska
Автор темы
Заглянувший

Re: Стабилизатор напряжения

Сообщение Deska » 21 июл 2013, 07:33

Ну там отводы с обмоток выведены на переключатель работающий в трех положениях при изменении входного напряжения нужно крутить ручку в соответствующем направлении хотелось бы чтоб он работал автоматически.

Добавлено спустя 16 минут 5 секунд:
Он просто хорошо реагирует на пусковые нагрузки. Подключал к нему два насоса, стиральную машину, бойлер, чайник, компьютер подключил через отсекатель и на нем наблюдал за изменениями напряжения они были незначительными.

Добавлено спустя 1 минуту 46 секунд:
А структурной схемы у меня нет.

Добавлено спустя 4 минуты 43 секунды:
СетХеор писал(а):
Deska писал(а):
С нужными характеристиками он 7000 гривен стоит почти тыща долларов

я думаю, что нагрузка подороже стоит, хотя решать конечно Вам ;;1):

У меня дома напряжение может весь день быть 130В а стабы с такими значениями ,я посмотрел, еще дороже стоят.
Так а с ним что делать? в цветмет? :)

Аватара пользователя
nikola
Russia
Гуру клуба
Гуру клуба
Старший энергетик
Старший энергетик

Re: Стабилизатор напряжения

Сообщение nikola » 21 июл 2013, 07:41

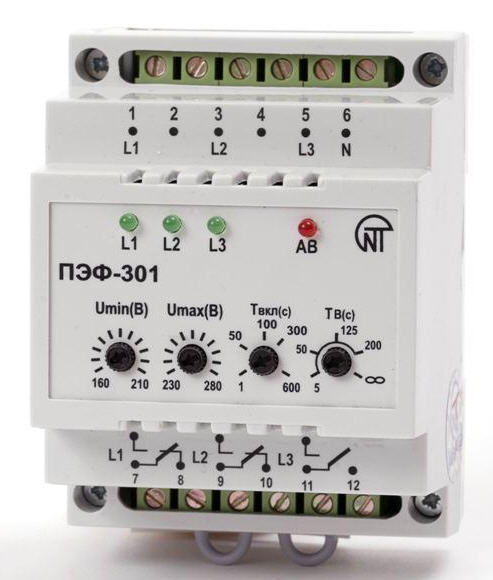

Может вот такое РЕЛЕ подойдет.
АВТОМАТИЧЕСКИЙ
ЭЛЕКТРОННЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
ФАЗ ПЭФ-301
(Однофазный
АВР в миниатюрном
исполнении)

Переключатель ФАЗ ПЭФ-301 Предназначен для питания
промышленной и бытовой
однофазной нагрузки
220В/50Гц от трёхфазной
четырёхпроводной сети
3Ч380+N с целью обеспечения бесперебойным
питанием особенно
ответственных
потребителей и защиты их
от недопустимых колебаний
напряжения в сети. В зависимости от наличия и
качества напряжения на
основной фазе (установлен
приоритет – линия L1),
производит выбор наиболее
«благоприятной» фазы и с высоким быстродействием
производит переключение
однофазной нагрузки на эту
фазу. При восстановлении
параметров напряжения на
исходной фазе ПЭФ-301 переключит нагрузку на неё
обратно. Если время
возврата (Тв) в положении
«∞», то возврат на
приоритетную фазу не
происходит. Защищает нагрузку любой
мощности: до 3,5 кВт –
непосредственно
выходными контактами
реле, свыше 3,5 кВт – через
магнитный пускатель. В ПЭФ-301 предусмотрена
внутренняя блокировка от
залипания контактов
выходных встроенных реле,
а также контроль состояния
силовых контактов магнитного пускателя во
внешней цепи.

Единственное - сможет ли оно работать в однофазной сети на входе.
Вложения
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Deska
Автор темы
Заглянувший

Re: Стабилизатор напряжения

Сообщение Deska » 21 июл 2013, 07:57

То есть нужно подключить его вместо переключателя и он должен в теории переключать обмотки?

Аватара пользователя
nikola
Russia
Гуру клуба
Гуру клуба
Старший энергетик
Старший энергетик

Re: Самодельный стабилизатор напряжения

Сообщение nikola » 21 июл 2013, 09:15

В теории должен переключаться на другую фазу. Если у стаба три выхода подключить вместо трех фаз, то может и получится. Не проверенно.
Если есть мощная нагрузка, то подключать надо через контактор (пускатель).
Опять же зависит от принципа работы стабилизатора.
Хотя-бы фото посмотреть.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Калямба
Russia
Гуру тех. поддержки
Гуру тех. поддержки
Инженер
Инженер

Re: Самодельный стабилизатор напряжения

Сообщение Калямба » 21 июл 2013, 15:13

Deska писал(а):
отводы с обмоток выведены на переключатель работающий в трех положениях

...значит возможно переключатель заменить на другие коммутационные элементы (реле, контакторы), управляемые, к примеру "электронными реле с малым гистерезисом"...Журнал "Радио". 1981год №12....правда там ЭР управляют электродвигателем, вращающим вал ЛАТРа
Deska писал(а):
как и возможно ли его переделать в релейный?

...возможно, если руки приложить. А подробно описать переделку....
nikola писал(а):
Хотя-бы фото посмотреть
