Схема электропитания рабочего места

Сообщение toool » 10 мар 2013, 17:44

Добрый день!

Мне нужно привести элементарную схему электропитания некоего рабочего места и в нее нужно поставить какую-либо производственную нагрузку (электронный микроскоп, фильтровальную установку и т.п.).
Причем использовать вот эту схему, только вставить производственную нагрузку:



Нужно ли убрать сантехкабину и другое? Много всего нужно менять? Откуда взять номинальный ток УЗО производственной нагрузки и значения тока автоматического выключателя?
Спасибо.

Стабилизатор напряжения Энергия Hybrid-10000(U)
Энергия Hybrid-10000(U)
Стабилизатор напряжения


Новая модель гибридного стабилизатора, отличные характеристики стабилизации и много новых функций.

20.900 руб.

Схема электропитания рабочего места

Сообщение Объявления » 10 мар 2013, 17:44

Реклама на форуме
Реклама на форуме

Схема электропитания рабочего места

Сообщение Похожие темы » 10 мар 2013, 17:44

Посмотрите здесь:
Освещение рабочего стола в компьютерном классе
Система аварийного электропитания CyberPower
Соединение «нулей» при подключении резервного электропитания
Гастарбайтеры занимают рабочие места россиян
Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Элементарная схема электропитания некоего рабочего

Сообщение slavapril » 10 мар 2013, 18:18

toool писал(а):
Причем использовать вот эту схему, только вставить производственную нагрузку:

Ну, так вставляйте
toool писал(а):
нужно ли убрать сантехкабину и другое?

Так кто знает, кроме вас, что входит в ваше НЕКОЕ рабочее место?
toool писал(а):
Откуда взять номинальный ток УЗО производственной нагрузки и значения тока автоматического выключателя?

В зависимости от паспортных данных вашей нагрузки. Сечение проводов, я так понял, не обсуждается.
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
toool
Автор темы
Заглянувший

Re: Элементарная схема электропитания некоего рабочего

Сообщение toool » 10 мар 2013, 18:51

Спасибо за ответ!

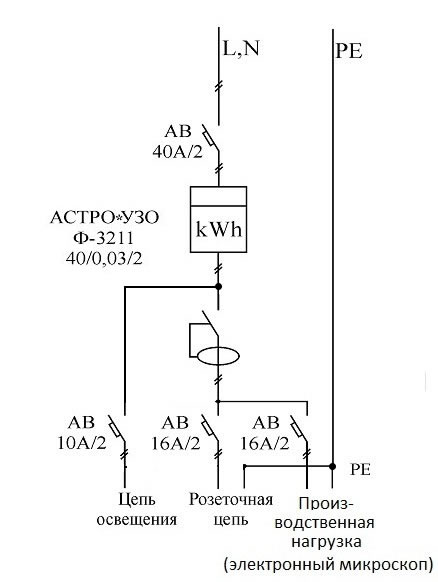

Вообще мне нужно сделать проект оптимального рабочего места, преподаватель сказал :  только приводите схему элементарную электропитания некоего рабочего места с УЗО и все. Только изобразите какую-то производственную нагрузку - там электронный микроскоп, фильтровальную установку и т.п.   Возьмите схему (которую я изобразил в теме)  и поставьте какую-либо производственную нагрузку, выберите автоматические выключатели, УЗО, их установки. Это и будет Ваша работа электробезопасности на рабочем месте.
