Заземление в частном доме

Сообщение elhouse » 07 мар 2013, 14:34

Надежное заземление является обязательным элементом системы электроснабжения современного коттеджа. Так называемая «земля» необходима для минимизации влияния помех на бытовую и компьютерную технику, а также для обеспечения их нормальной работы и уменьшения электромагнитного излучения. Но самое главное – правильно выполненное заземление может спасти жизнь домочадцев, защищая их от поражения электрическим током.

Заземление в частном доме - 1.jpeg
Заземление в частном доме - 1.jpeg (5.32 КБ) 3156 просмотров
Заземление в частном доме - 1.jpeg
Заземление в частном доме - 1.jpeg
(5.32 КБ) 3156 просмотров


При выполнении электропроводки в домах сегодня применяют провод в неметаллической оболочке с 2-3 и боле жилами, где:

• L – фазная или рабочая жила;
• N – рабочий «ноль», нулевая жила, нейтраль;
• РЕ – защитная нулевая жила или защитный «ноль».

При необходимости может быть использовано и большее количество жил, например, когда распределительная точка имеет в распоряжении несколько фаз, которые раздаются затем потребителям. При этом нулевые жилы N и РЕ подключаются к разным контактным зажимам.

Прежде, чем продолжить разговор о системе заземления в домашних электросетях, разберемся с терминами.

Заземление – специальное электрическое соединение любой точки электрической сети с землей.

Система заземления (заземляющее устройство) – совокупность заземляющих проводников с заземлителем. От каждой розетки или электроприбора идут проводники к внутреннему контуру заземления либо соединяются в распределительном щитке. Далее их соединяют с заземлителем при помощи токоотвода.

Заземлитель – один или группа проводящих элементов, соединенных между собой и находящихся в электрическом контакте с землей (грунтом).

Основной документ в соответствии с которым устраивают систему электроснабжения дома – это «Правила устройства электроустановок» (сокращенно ПЭУ). Данный норматив требует, чтобы любой электроприбор, предназначенный для работы от сети с напряжением 220 В, имел трехжильное питание. Под третьим контактом в данном случае подразумевается заземление. Соответственно для реализации этого требования необходимо установить систему заземления и трехконтактные розетки (евророзетки).

От распределительного щита по дому расходятся минимум 3 группы проводов. Для розеток используется трехжильный проводник сечением 2,5 мм² (L+N+РЕ). Осветительная сеть выполняется двухжильным проводом сечением 1,5 мм² (L+N). Силовое электрооборудование (электрокотлы, элеткроплиты, кондиционеры, посудомоечные и стиральные машины) запитывается трехжильным прводником сечением 2,5 мм² (L+N+РЕ).

Безопасность электросети увеличивает наличие внутреннего контура заземления, проложенного по периметру дома. Контур выполняют из стальной полосы с минимальными размерами сечения 8×3 мм. Его располагают на высоте не менее 80 см от уровня напольного покрытия. Контур заземления собирает нулевые жилы (РЕ) от всех групп проводов. Он соединяется токоотводом с заземлителем.

Системы заземления

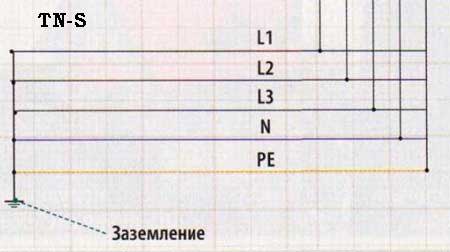

В частном доме согласно ПЭУ разрешено устраивать один из трех типов заземления. Эти типы имеют следующие обозначения: TN-S, TN-C-S, TT. В системах TN-S и TN-C-S металлические корпуса всех электроприборов и другие их открытые части, а также точки раздачи электроэнергии соединяются при помощи нулевых проводников с нейтральным проводом. Однако система TN-S подразумевает разделение нулевого защитного и нулевого рабочего провода на всем протяжении. Такая схема обеспечивает максимальную защиту электрооборудования и человека. Она также минимизирует высокочастотные наводки и помехи, исходящих от миксеров, электробритв, электродрелей, перфораторов, фенов и т.д.. Такого рода помехи мешают работе телевизоров, радио- и компьютерной техники.Система заземления TN-C-S

Заземление в частном доме - 2.jpg
Заземление в частном доме - 2.jpg (11.29 КБ) 3156 просмотров
Заземление в частном доме - 2.jpg
Заземление в частном доме - 2.jpg
(11.29 КБ) 3156 просмотров

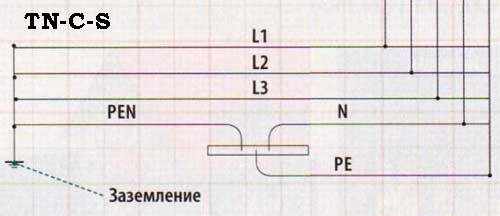

Система TN-C-S использует совмещенный нулевой рабочий и защитный проводник, разделяющийся на два провода только от точки распределения до потребителей внутри здания. Устройство данной схемы обходится дешевле, чем предыдущий вариант, но надежность защиты несколько снижена. Дело в том, что в случае потери «ноля», все подключенные электроприборы получат фазу на корпус, что может быть опасным для человека.

Заземление в частном доме - 3.jpg
Заземление в частном доме - 3.jpg (11.46 КБ) 3156 просмотров
Заземление в частном доме - 3.jpg
Заземление в частном доме - 3.jpg
(11.46 КБ) 3156 просмотров


В системе ТТ все корпуса электроприборов, а также металлические части здания оборудуются дополнительным заземлением, которое не зависит от нулевого провода электросети. В такой системе обязательны устройства защитного отключения (УЗО), тогда как в системах TN-S и TN-C-S возможно обходиться только автоматами выключения. При отсутствии УЗО человек не защищается от поражения током.

Система заземления типа ТТ в частных домах применяется только в тех случаях, когда устройство систем TN-S и TN-C-S по техническим причинами невозможно.

Система заземления TN-C не разрешена к применению в частных домах. Защитный и рабочий ноль в такой схеме совмещен по всей длине до самых потребителей, что несет в себе опасность для человека.

Устройство заземлителя

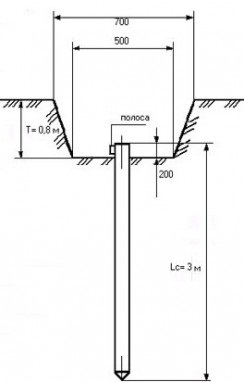

Нередко в качестве заземлителя используют, проложенные в грунте металлические водопроводные трубы. Теоретически такой заземлитель работает, если стыки труб соединены сваркой, однако срок их службы сокращается из-за протекания по ним токов утечки. По этой причине целесообразнее всего использовать искусственный заземлитель, который можно соорудить двумя способами.

Заземление в частном доме - Zmls05.jpg
Заземление в частном доме - Zmls05.jpg (6.12 КБ) 3156 просмотров
Заземление в частном доме - Zmls05.jpg
Заземление в частном доме - Zmls05.jpg
(6.12 КБ) 3156 просмотров

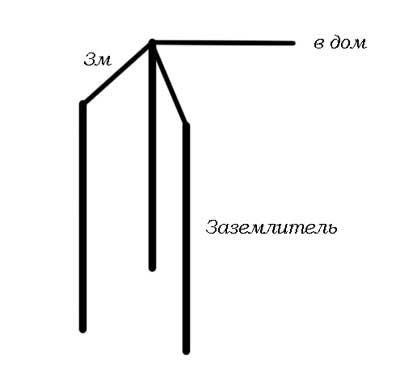

Наиболее простой способ – использовать три стальных штыря длиной 3 м, заглубленных в грунт. В качестве штырей можно применить стальную арматуру или прут диаметром от 16 мм, либо уголок 50×50 мм. От заземляющего проводника на выходе из дома прокладывается провод в траншее на глубине 0,5 м, который соединяется с заглубленным на всю длину штырем. Последний в свою очередь соединен с двумя такими же штырями, отстоящими друг от друга на 3 м. Штыри заземлителя могут образовывать треугольник, либо находиться на одной линии, при этом расстояние между ними выдерживается то же. Соединения штырей выполняют прутом 10-16 мм либо стальной полосой сечением не менее 4×40 мм. Оно должно находиться на 10-20 см ниже уровня поверхности грунта.

Данный способ удобен, если работы проводятся в мягких грунтах. Если на пути трехметрового штыря встретится каменная порода, то его нельзя будет заглубить без предварительного энергоемкого бурения. В глину, суглинок и супеси без камней штырь заглубляется довольно просто. Для этого на месте запланированной установки штырей выкапывают лунки глубиной 20 см, которые заполняют водой, периодически доливая ее взамен впитавшейся, пока не будет израсходовано 1-2 ведра. После этого устанавливают штырь, и, доливая воды в лунку, совершают им заколачивающие движения (тяжелый штырь, как бы сам пробивает себе дорогу во влажном грунте).

Другой способ – создание модульной штыревой системы. Его стали использовать сравнительно недавно, поэтому в старой литературе упоминания о нем нет. В качестве заземлителя используется стальной штырь с медным покрытием. Он вводится на глубину 10-40 м и должен контактировать с грунтовыми водами, благодаря чему значительно снижается его сопротивление. Модульная штыревая система укомплектовывается специальным зажимом, с помощью которого заземлитель соединяется с проводом, а сам контакт гидроизолируется.

Чтобы опустить штырь на глубину свыше 10 м потребуется бурение при помощи мощного перфоратора со специальной буровой насадкой. Необходимая глубина опускания штыря определяется специалистом, который проводит данные монтажные работы.

Преимущества модульной штыревой системы в более долгом сроке службы заземлителя и в меньших размерах разрабатываемого участка. Но стоимость такой системы значительно выше, чем у простой, из трех штырей.

Готовый контур заземления проверяется на соответствие по нормативному сопротивлению. Контрольные замеры простых контуров осуществляются спустя неделю после монтажа, когда влага вокруг штырей рассредоточиться.

Некоторые электрики при устройстве заземлителя добавляют в грунт поваренную соль, чтобы увеличить его электропроводность. Этот метод действительно уменьшает сопротивление контура, но соль способна разъесть металлический заземлитель всего за несколько лет. По этой причине соль использовать не рекомендуется.

Евророзетки

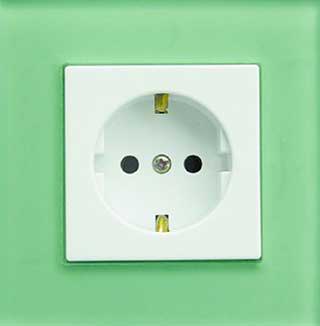

Старые «советские» розетки не имели третьего заземляющего контакта. В розетке европейского образца такой контакт имеется. Кроме того, отверстия под контакты в евророзетках большего диаметра, чем у «советских», из-за чего могут возникать проблемы при включении старых электроприборов в новую розетку. Возможно появление электрической дуги, искрения, нагрев и оплавления контактов. Во избежание всех этих проблем старые вилки нужно включать в розетки через специальный переходник. А еще лучше, заменить их новыми вилками европейского типа.

Заземление в частном доме - Zmls04.jpg
Заземление в частном доме - Zmls04.jpg (5.08 КБ) 3156 просмотров
Заземление в частном доме - Zmls04.jpg
Заземление в частном доме - Zmls04.jpg
(5.08 КБ) 3156 просмотров


Если электроприбор не имеет контакта заземления, то соответственно никакие безопасные розетки не могут защитить от поражения током при коротком замыкании и пробое на корпус. Эффективного решения этой проблемы нет. Необходимо избавляться от старых электроприборов и покупать новые, имеющие контакт заземления и вилку евроформата.
Электромонтажные работы на дачах и квартирах г. Москва.
Интернет-магазин «Electric House». Стабилизаторы напряжения, инверторы, ИБП, аккумуляторы. Voltron, Voltron 3D, Энергия, Энергия Classic/Ultra.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Заземление в частном доме

Сообщение Объявления » 07 мар 2013, 14:34

Нет аватара
АВД
Заглянувший

Re: Заземление в частном доме

Сообщение АВД » 20 мар 2014, 21:29

Возможно-ли соединение заземления с нулевым проводом.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Заземление в частном доме

Сообщение sergey_sav » 20 мар 2014, 21:54

Возможно. Но предварительно стоит определиться с системой заземления.
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
АВД
Заглянувший

Re: Заземление в частном доме

Сообщение АВД » 20 мар 2014, 22:55

Спасибо! В качестве заземлителя использую арматуру помещения под насосную станцию 2х1.2м и 2.3м в глубину, арматурра сварена между собой

Нет аватара
yusfed
Заглянувший

Re: Заземление в частном доме

Сообщение yusfed » 13 апр 2014, 15:50

Добрый день
На какую глубину нужно вкапывать арматуру и может у кого есть эскизы для частного дома

Аватара пользователя
electrohoz
Russia
Тех. поддержка
Тех. поддержка
Старший энергетик
Старший энергетик

Re: Заземление в частном доме

Сообщение electrohoz » 14 апр 2014, 09:21

yusfed писал(а):
На какую глубину нужно вкапывать арматуру и может у кого есть эскизы для частного дома

ПУЭ, п.1.7.70
Мозг состоит на 80 процентов из жидкости, и мало того, что она тормозная, так многим еще конкретно не долили...
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю

Нет аватара
ndmitrenko
Новенький

Re: Заземление в частном доме

Сообщение ndmitrenko » 14 апр 2014, 14:26

Чем больше глубина, тем эффективнее заземление. Сейчас есть готовые комплекты для заземления в частном дома, которые позволяют выполнить при помощи кувалды ЗУ на глубину 6м.

Аватара пользователя
ink_elec
Член клуба
Член клуба
Бригадир
Бригадир

Re: Заземление в частном доме

Сообщение ink_elec » 14 апр 2014, 14:49

ndmitrenko писал(а):
Чем больше глубина, тем эффективнее заземление.

Здравствуйте Надежда. Как представителю торговой марки по таким заземлителям, не стоит освещать только то, что выгодно.

ndmitrenko писал(а):
Сейчас есть готовые комплекты для заземления в частном дома, которые позволяют выполнить при помощи кувалды ЗУ на глубину 6м.

Почему минимальная длина комплекта определена 6 метрами?

Аватара пользователя
elhouse
Автор темы
Russia
Председатель клуба
Председатель клуба
Генеральный директор
Генеральный директор

Re: Заземление в частном доме

Сообщение elhouse » 14 апр 2014, 15:09

ndmitrenko писал(а):
Сейчас есть готовые комплекты для заземления в частном дома, которые позволяют выполнить при помощи кувалды ЗУ на глубину 6м.

Все эти комплекты обычная коммерция, развод на деньги.
И чтобы подороже, ещё и краской под имитацию меди покроют (якобы медь).
Железа на любой металлобазе полно...
Электромонтажные работы на дачах и квартирах г. Москва.
Интернет-магазин «Electric House». Стабилизаторы напряжения, инверторы, ИБП, аккумуляторы. Voltron, Voltron 3D, Энергия, Энергия Classic/Ultra.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
ndmitrenko
Новенький

Re: Заземление в частном доме

Сообщение ndmitrenko » 14 апр 2014, 15:12

Егор, я ни слова не сказала о торговой марке, которую, как Вы выразились, я представляю. Я только информирую о существовании технологии модульного заземления, поскольку многие о подобном до сих пор не знают.
Глубинное заземление эффективнее, поскольку чаще всего нижние слои грунта более увлажнены, к тому же зимой верхние 1,5-2 метра промерзают, в результате эффективность заземления, распределенного по поверхности резко падает (сопротивление растет). Удобство монтажа модулей 1,5-метровой длины в сравнении с уголками 2-3 метров - тоже очевидно.
Глубина 6 м получена при ориентировочном расчете в суглинках и должна обеспечить сопротивление ЗУ, достаточное для организации в частном доме либо системы TN-С-S (не более 30 Ом), либо TT (норма сопротивления ЗУ рассчитывается по уставке УЗО и обычно превышает 30 Ом).
