Щиток в дом и схема!

Сообщение igor2772 » 14 янв 2013, 16:43

Доброй ночи!
После того как собрал щит учета на участок
занялся схемой для домового щита.

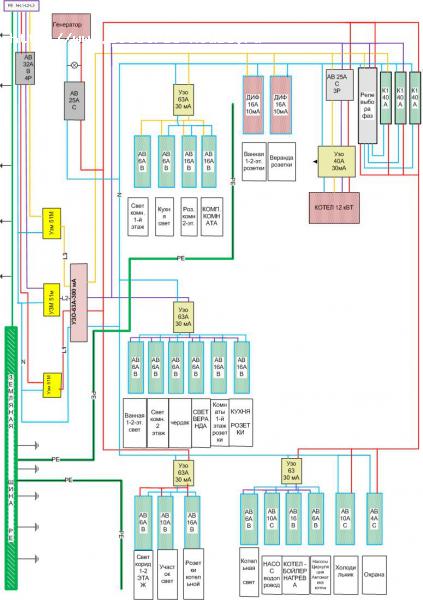

Вот изобразил схемку
Заземление по схеме TN-C-S-деление PEN на N и РЕ выполнил в вводном щите на участке.
Вводной автомат в щите учета С32А
В дом привел подземным кабелем 5х16

Может надо как-то разгруппировать еще нагрузки на разные узо (или добавить узо)
или наоборот убрать автоматов или объединить
И вопрос если не затруднит
-на вводе в домовой щит у меня автомат 4-х полюсной-это нормально или заменить на 3-х полюсной?
ДАЛЕЕ схемка-вот
Вложения

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Щиток в дом и схема!

Сообщение Объявления » 14 янв 2013, 16:43

Аватара пользователя
Shturman
1
Член клуба
Член клуба
Бригадир
Бригадир

Re: Щиток в дом и схема!

Сообщение Shturman » 14 янв 2013, 16:50

igor2772 писал(а):
ДАЛЕЕ схемка-вот

И где же схемка?

Нет аватара
igor2772
Автор темы
Участник
Участник

Re: Щиток в дом и схема!

Сообщение igor2772 » 14 янв 2013, 16:54

Shturman писал(а):
И где же схемка?


Добавил ! :)))drinks

Аватара пользователя
Shturman
1
Член клуба
Член клуба
Бригадир
Бригадир

Re: Щиток в дом и схема!

Сообщение Shturman » 14 янв 2013, 17:12

А-а-а знакомая схемка. Правда не видно ничего. Очень мелкий рисунок

Добавлено спустя 8 минут 39 секунд:
Из того, что удалось разглядеть скажу, что генератор присоединяеться к сети хотя бы через перекидной рубильник, а не просто через автомат.

Нет аватара
igor2772
Автор темы
Участник
Участник

Re: Щиток в дом и схема!

Сообщение igor2772 » 14 янв 2013, 18:52

Shturman писал(а):
А-а-а знакомая схемка. Правда не видно ничего. Очень мелкий рисунок


Спасибо!
Ну схемка вот еще
по научению специалистов советуют изменить схему-поставить везде дифы
вот так начал править схему со средней части

верх и низ схемы как было нарисовано ранее узо+автоматы.

Аватара пользователя
Shturman
1
Член клуба
Член клуба
Бригадир
Бригадир

Re: Щиток в дом и схема!

Сообщение Shturman » 14 янв 2013, 19:08

Ну перекидной рубильник вы показали мягко говоря не правильно. На один вход рубильника кабель от ДЕС, на другой вход кабель от городской сети, на выход рубильника-нагрузка. У рубильника два входа и один выход. Рубильник переключаеться между этими входами.
igor2772 писал(а):
по научению специалистов советуют изменить схему-поставить везде дифы

Ну везде, это через чур. Дифзащита обязательно должна быть для розеточных груп, а на освещение может и не ставиться.
Кстати, УЗМ-51М у вас включены не правильно. Каждый УЗМ имеет на входе фазу и ноль, и на выходе также фаза и ноль.

Нет аватара
igor2772
Автор темы
Участник
Участник

Re: Щиток в дом и схема!

Сообщение igor2772 » 14 янв 2013, 19:22

Shturman писал(а):
Ну везде, это через чур. Дифзащита обязательно должна быть для розеточных груп, а на освещение может и не ставиться.
Кстати, УЗМ-51М у вас включены не правильно. Каждый УЗМ имеет на входе фазу и ноль, и на выходе также фаза и ноль.


Спасибо!
Ну вот хоть какая-то ясность .

А рубильник я не знаю как подключать в эту схему-
мне тогда надо после вводного автомата 4Р/32А его поставить в линию?

Аватара пользователя
Shturman
1
Член клуба
Член клуба
Бригадир
Бригадир

Re: Щиток в дом и схема!

Сообщение Shturman » 14 янв 2013, 19:37

igor2772 писал(а):
А рубильник я не знаю как подключать в эту схему-
мне тогда надо после вводного автомата 4Р/32А его поставить в линию?

Да, после автомата 4Р/32А одну из фаз (та от которой питаються ответственные потребители) пускаете на первый вход рубильника, на второй вход рубильника подаете питание од ДЕС, выход из рубильника на УЗМ и так далее.

Нет аватара
igor2772
Автор темы
Участник
Участник

Re: Щиток в дом и схема!

Сообщение igor2772 » 14 янв 2013, 20:26

Shturman писал(а):
на второй вход рубильника подаете питание од ДЕС


Извиняюсь а что такое ДЕС?

и по схеме еще подскажит пож-ста:
У меня автоматы в верхней части и нижней схемы все 2-х полюсные---имеет ли смысл ставить 2-х полюсные или можно поставить и 1Р автоматы?
а уж N и РЕ к розеткам брать с шинок?

Аватара пользователя
Shturman
1
Член клуба
Член клуба
Бригадир
Бригадир

Re: Щиток в дом и схема!

Сообщение Shturman » 14 янв 2013, 22:55

igor2772 писал(а):
Извиняюсь а что такое ДЕС?

ДЕС - это дизельная электростанция.
используйте те автоматы которые будут для вас удобнее в монтаже, тут принципиального значения не имеет. Двухполюсные занимают больше места, зато можно обойтись без нулевых шинок после УЗО, при однополюсных надо будет устанавливать шинки после УЗО. Я, например, склоняюсь к однополюсным.
