Схема управления одним потребителем от двух выключателей

Сообщение wegmaa » 26 ноя 2012, 03:36

Здравствуйте. Хотел бы спросить, как возможно реализовать мою задачу.
Есть один потребитель (канальный вентилятор вентиляции) и два выключателя освещения (ванная и туалет). Хотелось бы чтобы вентилятор включался при включении одного из двух выключателей освещения (или же двух одновременно).

Вариант с проходными выключателями мне в данном случае, конечно же не подходит. Просто же соединить фазные провода после выключателей я тоже не могу, т.к. тогда при включении света в одном помещении будет загораться свет в другом. Как проще всего решить такую задачу?

Реклама на форуме
Реклама на форуме

Схема управления одним потребителем от двух выключателей

Сообщение Объявления » 26 ноя 2012, 03:36

Схема управления одним потребителем от двух выключателей

Сообщение Похожие темы » 26 ноя 2012, 03:36

Посмотрите здесь:
Схема подключения двух проходных выключателей.
схема подключения трех двухклавишных проходных выключателей
Схема подключения двух бра от одной вилки
Схема управления вытяжкой
Схема управления электродвигателями насосов ЦТП
Нет аватара
trek
Новенький

Re: Схема управления одним потребителем от двух выключателей

Сообщение trek » 26 ноя 2012, 09:07

Может Вам установить в ванной и туалете датчики освещенности, через которые и будет включаться канальный вентилятор. То есть засветилась лампочка, сработал датчик и включил вентилятор.

Аватара пользователя
Pukin
Член клуба
Член клуба
Инженер
Инженер

Re: Схема управления одним потребителем от двух выключателей

Сообщение Pukin » 26 ноя 2012, 10:23

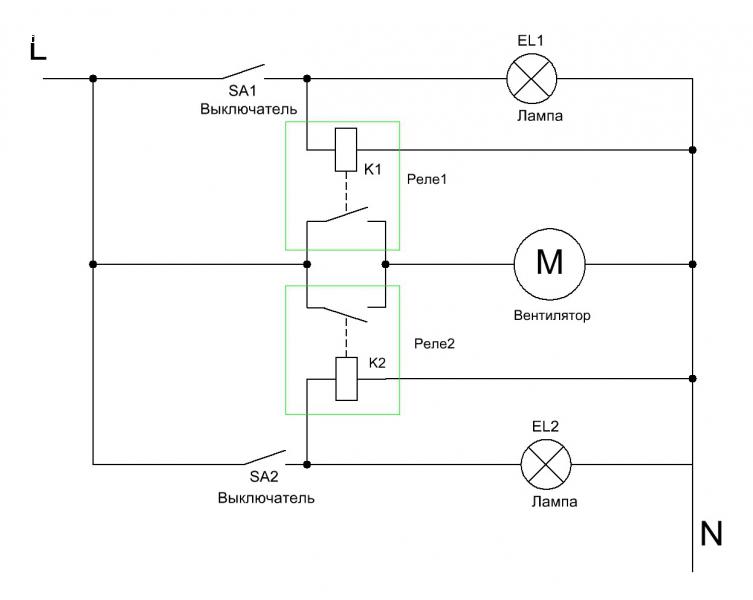

Можно на реле попробовать. Как то так ;;1):
Вложения

Аватара пользователя
nikola
Russia
Гуру клуба
Гуру клуба
Старший энергетик
Старший энергетик

Re: Схема управления одним потребителем от двух выключателей

Сообщение nikola » 26 ноя 2012, 11:10

Проще всего подключить вентилятор к проводам на лампочку. Включите свет в санузле, вместе с лампочкой заработает вентилятор.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Practik
Член клуба
Член клуба
Электрик
Электрик

Re: Схема управления одним потребителем от двух выключателей

Сообщение Practik » 26 ноя 2012, 12:41

Уважаемый nikola.Задача ТС не просто подключить мотор вентилятора,а возможность управлять им с двух выключателей.
Поддерживаю схему,предложенную Pukin.

Нет аватара
wegmaa
Автор темы
Заглянувший

Re: Схема управления одним потребителем от двух выключателей

Сообщение wegmaa » 26 ноя 2012, 13:51

Pukin, спасибо. Это то, что нужно. Спасибо тема закрыта.

Т.к. вентилятор слабенький (14 ватт) думаю взять такие реле:
