Сообщение #1 vinividivici2 » 23 окт 2012, 16:32
Здравствуйте всем. Краткое описание: Подключал электроплиту промышленную, мощностью 16кВ(16000ват), Через 3-ёх фазный магнитный пускатель, материал : кабель 16мм., медный. Через 10 минут работы пускатель начал вонять палёным. Контакты катушки А1 и А2(230V.50/60Hz) подключал по схеме без нуля. Вопрос Что я спалил? Спасибо. ! | Сообщение из: "elhouse" | А разве название темы отображает суть вопроса? На первый раз замечание. Тема изменена и перенесена. |
vinividivici2
-
Сообщение #1 Похожие темы » 23 окт 2012, 16:32
Посмотрите здесь:
Подключение электроплиты
1. можно, в распаячных коробках, но лучше новую линию
2. две линии или разветвление одной линии на две под защитой линий своими...
ППР - промышленной энергетики.
Система планово-предупредительного ремонта оборудования и сетей промышленной энергетики
Синягин Н.Н. Афанасьев Н.А. Новиков С.А....
Розетка для электроплиты
У вас плита Однофазная, розетка - Трехфазная.... технически конечно можно обойтись заменой вилки... Но для этого небходимо знать,...
Схема электроплиты Мечта-3
Сосед по даче "презеньовал" старенькую двухконфорочную электроплиту МЕЧТА-3. Конфорки (тэн-ы) на месте и...
-
nikola
Гуру клуба
Старший энергетик
-
-
- Сообщений: 1031
- Зарегистрирован: 20 апр 2012, 19:37
- Возраст: 44
- Репутация: 51
- Имя: Николай
- Профессия: Техник-электрик
- Пол: Мужской
- Откуда: Иркутск
- Благодарил (а): 29 раз
- Поблагодарили: 184 раза
Сообщение #2 nikola » 23 окт 2012, 16:52
vinividivici2 писал(а): Контакты катушки А1 и А2(230V.50/60Hz) подключал по схеме без нуля.
Что за схема - без нуля?
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
-
vinividivici2
Автор темы
-
-
Сообщение #4 vinividivici2 » 23 окт 2012, 17:26
Я только что подключил с нулевым проводом, катушка работает, значит спалить не успел? Обидно, если не будит работать эта штукенция LC1D80. 177 латов стоит.
vinividivici2
-
nikola
Гуру клуба
Старший энергетик
-
-
- Сообщений: 1031
- Зарегистрирован: 20 апр 2012, 19:37
- Возраст: 44
- Репутация: 51
- Имя: Николай
- Профессия: Техник-электрик
- Пол: Мужской
- Откуда: Иркутск
- Благодарил (а): 29 раз
- Поблагодарили: 184 раза
Сообщение #5 nikola » 23 окт 2012, 18:10

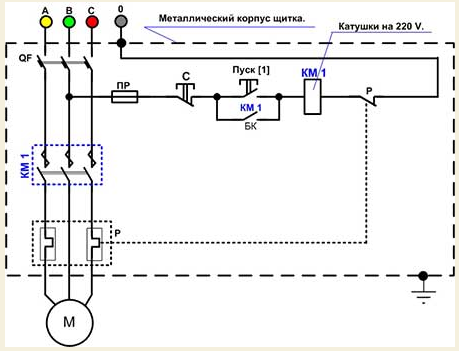

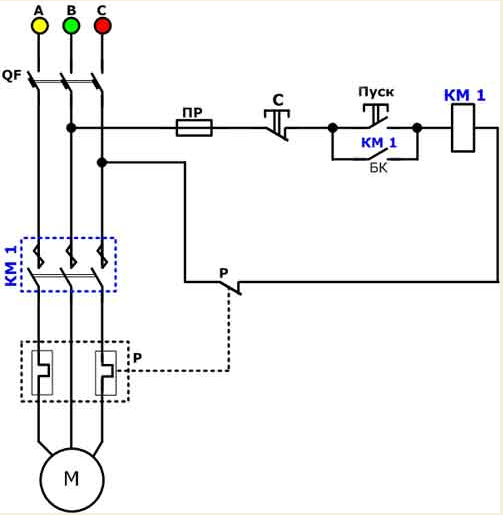

Первая схема для подключения, где катушка на 380В. Если подключить по этой схеме, то катушка на 220В сгорит. Подключать надо по второй схеме - на катушку фаза и ноль.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
-
Anatoliy
Гуру тех. поддержки
Главный энергетик
-
-
- Сообщений: 2581
- Зарегистрирован: 06 янв 2010, 09:57
- Возраст: 59
- Репутация: 131
- Имя: Анатолий
- Профессия: Пенсионер
- Пол: Мужской
- Откуда: Украина. Киев
- Благодарил (а): 25 раз
- Поблагодарили: 404 раза
Сообщение #6 Anatoliy » 23 окт 2012, 18:28
vinividivici2 писал(а): Здравствуйте всем. Через 10 минут работы пускатель начал вонять палёным. Контакты катушки А1 и А2(230V.50/60Hz) подключал по схеме без нуля. Вопрос Что я спалил?
Плавится начали катушку контактора. У вас же ясно написано 230 В , зачем подавать 380 В. Вот она палево вам и дала. Смотрите еще и схему подключения плиты. У них режимы то разные включения. А то как бы и плита паленной не оказалась
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
-
vinividivici2
Автор темы
-
-
Сообщение #7 vinividivici2 » 23 окт 2012, 19:06
Спасибо я так и понял, эх сам виноват,не учёл 220 и 380вольт. Спалить плиту не получится, уж слишком простая схема. Конечно можно постараться, но тогда меня точно в ссылку отравят.
Спасибо за Ваши ответы и разъяснение.
vinividivici2
-
Василич
Энергетик
-
-
- Сообщений: 857
- Зарегистрирован: 08 мар 2010, 09:26
- Возраст: 58
- Репутация: 100
- Имя: Алексей
- Профессия: Электрик
- Пол: Мужской
- Откуда: Кемерово
- Благодарил (а): 34 раза
- Поблагодарили: 76 раз
Сообщение #8 Василич » 24 окт 2012, 12:41
vinividivici2 писал(а): тогда меня точно в ссылку отравят.
В смысле - на обучение или по старинке:- в Сибирь, по обмену опытом?
Электричество - оно вещь в себе - ему ничего не объяснишь!
-
