Буквенные обозначения на схеме

Сообщение Barkas99 » 19 сен 2012, 11:56

Не могу найти, может кто подскажет как на эл схемах буквенно обозначается:
- клемма (в одном источнике видел XT , в другом XN, а как будет правильно обозначить проходной клемник как на фото)
- шина (нулевая, фазная)
- автоматич. устройство переключения фаз ( к примеру ПЭФ-301)
- УЗО (ктото просто как и автоматы пишет QF, кто QD)

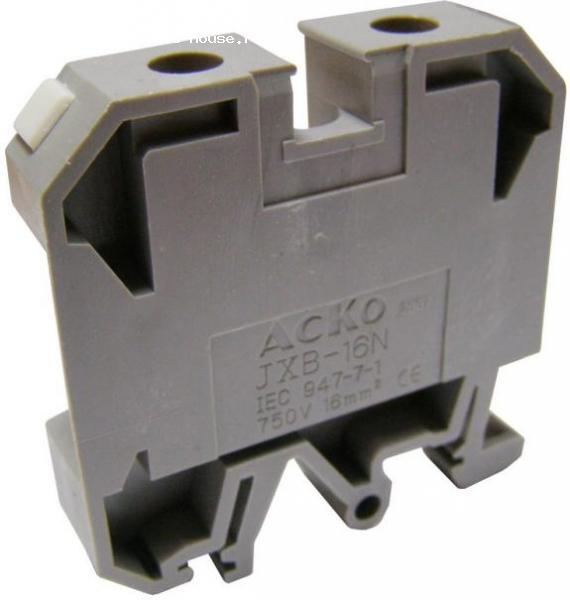

Клемма проходная винтовая


Шина

Реклама на форуме
Реклама на форуме

Буквенные обозначения на схеме

Сообщение Объявления » 19 сен 2012, 11:56

Буквенные обозначения на схеме

Сообщение Похожие темы » 19 сен 2012, 11:56

Посмотрите здесь:
обозначения на приборах
Типы светильников - обозначения
Условные обозначения в электрических схемах.
об изменении в схеме
Что изображено на схеме?
Аватара пользователя
qanesha
Стажёр
Стажёр

Re: Буквенные обозначения на схеме

Сообщение qanesha » 20 сен 2012, 20:53

Клемму и так т так можно ,нулевая шина N , узо QF1-10 цифры порядковый номер и и значение дифференциального тока ,второй вариант QFD ,

Нет аватара
Barkas99
Автор темы
Участник
Участник

Re: Буквенные обозначения на схеме

Сообщение Barkas99 » 20 сен 2012, 20:59

насколько знаю, то QFD это диф автомат (узо+автомат)

Аватара пользователя
Василич
Энергетик
Энергетик

Re: Буквенные обозначения на схеме

Сообщение Василич » 21 сен 2012, 12:09

по ГОСТу
X- соединение;
ХцифраТ или ХТцифра - соединение разборное, можно после цифры уточнить назначение соединения - нулевой -N, фазный фазы А, В или С типа ХТ6N? ХТ11А, ХТ 11В, ХТ11С - это удобно для схем соединения.
Что касается автоматов - то обозначение состоит из аппарата разрыва цепи:
Q - в силовой цепи, S - в цепи управления;
если с элементом защиты - F,
а после цифры как удобнее - к примеру QF5 - автомат;QF4D дифатомат; F6 - УЗО - все равно на схеме под позиционным обозначением должны быть указаны производитель, марка аппарата и номинальные характеристики, к тому же графическое обозначение может быть дополнено значками типа I> (максимально-токовая защита, т.е. от к.з.), и т.д.
Электричество - оно вещь в себе - ему ничего не объяснишь!

Нет аватара
Barkas99
Автор темы
Участник
Участник

Re: Буквенные обозначения на схеме

Сообщение Barkas99 » 25 сен 2012, 09:02

Еще интересует как обозначается буквенно
- устройство автоматического выбора фаз
- переключатель ввода резерва
