Схема электрощита загородного дома.

Сообщение Северный » 17 авг 2012, 11:18

Добрый день!
Строю дом. Наступает этап электромонтажных работ. Надо собрать щит. Для начала пытаюсь составить схему.
Нужна помощь по ее корректировке, т.к. специального образования по теме не имею.
Выделено 15 кВ. мощности. Вводное устройство на столбе. Схема прикреплена.

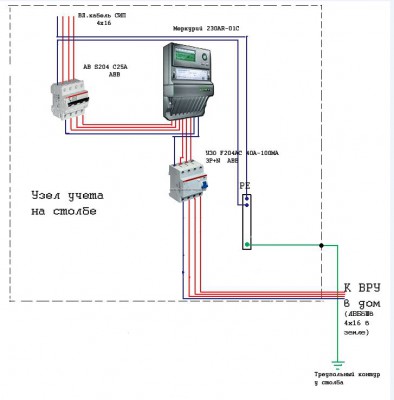

Схема ВРУ на столбе

Электросхема дома.pdf
Электросхема щита
(378.97 КБ) 384 скачивания
Электросхема дома.pdf
Электросхема щита
(378.97 КБ) 384 скачивания

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Схема электрощита загородного дома.

Сообщение Объявления » 17 авг 2012, 11:18

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Схема электрощита.

Сообщение sergey_sav » 17 авг 2012, 11:45

Кабель в дом пятижильный.
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
Северный
Автор темы
Новенький

Re: Схема электрощита.

Сообщение Северный » 17 авг 2012, 12:08

А если у дома свой контур заземления?
Хочу сказать, что линия в деревне 4х проводная, повторных заземлений на столбах нет. Около столба так же свой контур заземления устроил.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Схема электрощита.

Сообщение sergey_sav » 17 авг 2012, 12:31

Северный писал(а):
Около столба так же свой контур заземления устроил.
Тут и произвести разделение совмещённого нулевого провода. С этого места линия пятипроводная. Никто не запретит повторно заземлить провод РЕ у дома.
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
Северный
Автор темы
Новенький

Re: Схема электрощита.

Сообщение Северный » 17 авг 2012, 14:35

Ок! Однако моя тема создана не поэтому вопросу, а по схеме, которая находится во втором файле. Она меня больше интересует.Тем не менее, спасибо за замечание! -):

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Сообщение sergey_sav » 17 авг 2012, 19:44

А может схемку тоже выложить в jpg, чтобы её увидеть не скачивая?...

Ответ:
Скрытое содержание (только для VIP-пользователей)

Как вступить в "Клуб электриков" и стать VIP-пользователем?


(продолжение следует)
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
Северный
Автор темы
Новенький

Re: Схема электрощита.

Сообщение Северный » 17 авг 2012, 20:18

Почему бессмысленна?Вводной автомат,дублирует автомат на столбе,если что,до которого придется бежать почти 100 м. А зима,мороз,дождь? ;;1):
В смысле, зачем двухполюсники, а не одно? Или зачем сами автоматы? Автоматы для того,чтоб в случае необходимости не обесточивать весь дом, а только одну фазу. А двухполюсники поставил,чтоб рабочий ноль тоже можно было рвать.
По селективному Узо принимаю.
По поводу файла.Просто схему делал в Exel, он на одной странице не умещается,пробовал в джпег вроде мелковат.
После выходных,что- нибудь придумаю.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Схема электрощита.

Сообщение sergey_sav » 17 авг 2012, 20:30

Северный писал(а):
Почему бессмысленна?
Потому что в боксе С25А, а после него С32А. Поэтому всё равно придётся бегать.
Автоматы для того,чтоб в случае необходимости не обесточивать весь дом, а только одну фазу.
Поставьте выключатели нагрузки.
Северный писал(а):
По селективному Узо принимаю.
Тогда смело его убирайте, ибо одно уже в боксе стоит.

Доп. УЗО на сауну - опечатка: не 300, а не более 30 мА...
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
Северный
Автор темы
Новенький

Re: Схема электрощита.

Сообщение Северный » 17 авг 2012, 22:43

sergey_sav писал(а):
Потому что в боксе С25А, а после него С32А. Поэтому всё равно придётся бегать.

НЕ -не - не!! ;;1):
Ща стоит в боксе на столбе 32 А, а в доме хочу поставить 25 А (он и стоит сейчас во временном боксе в доме)
sergey_sav писал(а):
Поставьте выключатели нагрузки.

Да,правильная мысль! ;;1): Просто я даже не знал,что есть такие выключатели,видел только рубильнички на ДИН-рейку.А их брать номиналом выше ,чем вводной? И N пускать на разрыв через них?
sergey_sav писал(а):
Тогда смело его убирайте, ибо одно уже в боксе стоит.
Вы считаете,что оно лишнее- убрать?
sergey_sav писал(а):
Доп. УЗО на сауну - опечатка: не 300, а не более 30 мА...
Все таки не противопожарное?

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Схема электрощита.

Сообщение sergey_sav » 17 авг 2012, 23:26

Вроде мысль изложена достаточно ясно и однозначно, зачем переспрашивать?

Скрытое содержание (только для VIP-пользователей)

Как вступить в "Клуб электриков" и стать VIP-пользователем?
