Схема управления сверлильным станком .

Сообщение nikola » 08 июл 2012, 18:42

Купили на работе станок сверлильный 2Н135 (бу) .Подключили 380В заработал .Поработали час ,всё нормально ,пошли на перекур и немного погодя увидели как из ящка управления идет дым .Сгорел понижающий трансформатор . Пока такой найти не можем .Как подсказали он управляет электродинамическим торможения шпинделя и режимом качения шпинделя .Тоесть с него берется пониженное напряжения ,выпрямляется и подается в обмотки двигателя после нажатия кнопки стоп .Возможно что-то не сработало в цепи управления и он долго стоял под нагрузкой и сгорел .Цепи управления старые ,пускатели на 110В ,сигнализация 5В .Стоит ли восстанавливать как было .
В общем такой вопрос ,как переделать схему управления на 220В ? Переделал схему ,прошу посмотреть будет ли по ней работать ,может что упустил ?

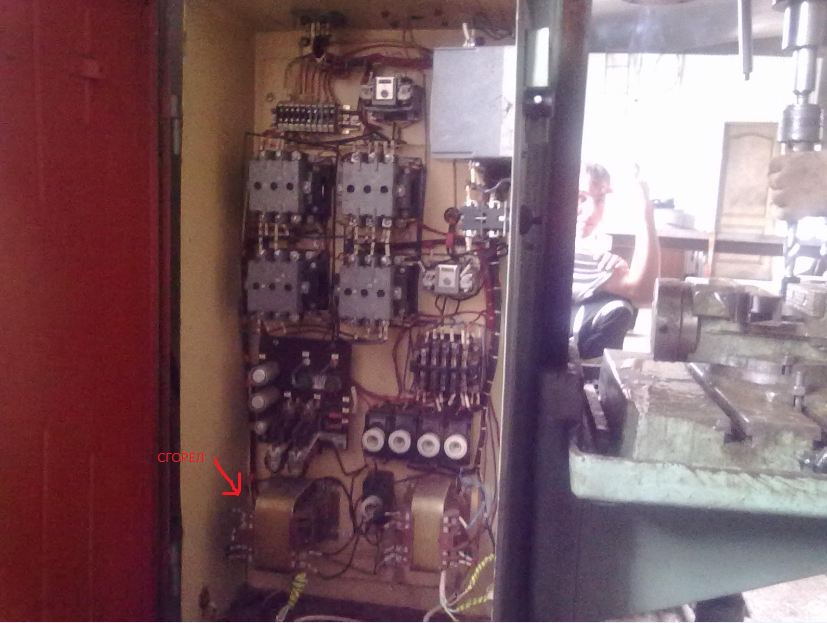

Вот такой станок .

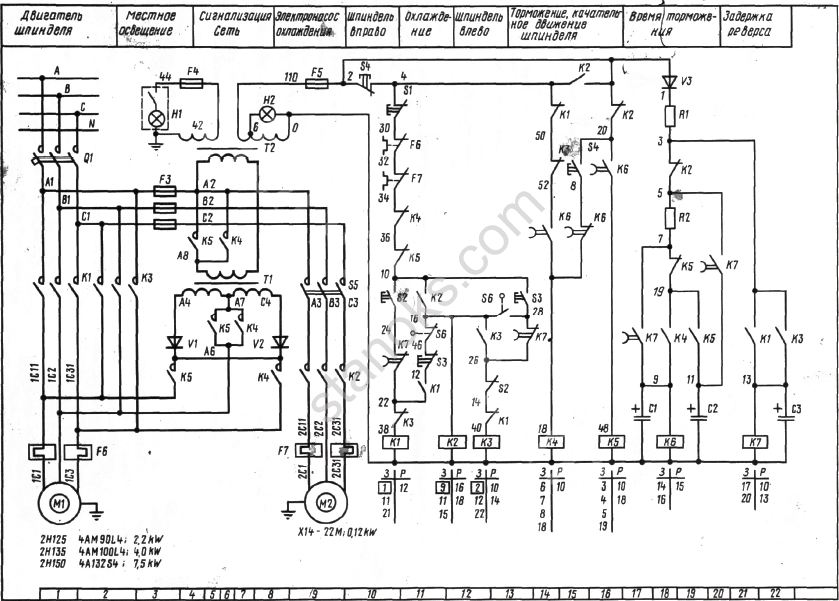

Это его схема .

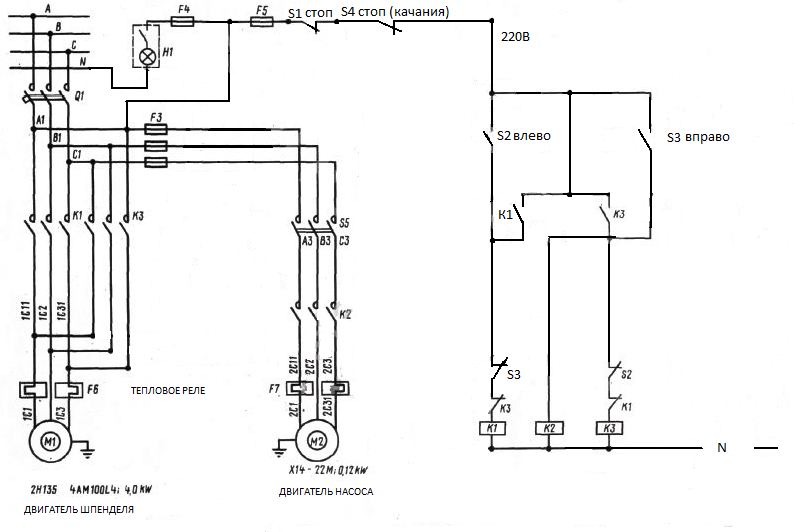

А эта попытка переделать схему .
