Что изображено на схеме?

Сообщение Chypman » 18 май 2012, 11:02

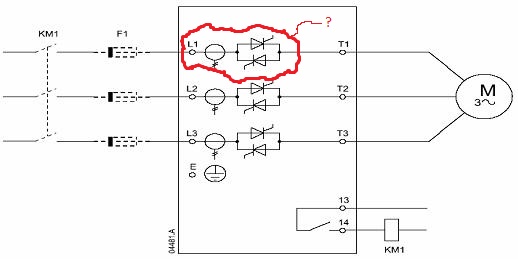

Народ, помогите, нужно знать что изображено на схеме, то что обведено!
Вложения

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Что изображено на схеме?

Сообщение Объявления » 18 май 2012, 11:02

Аватара пользователя
lyuto
Belarus
Член клуба
Член клуба
Бригадир
Бригадир

Re: Что изображено на схеме?

Сообщение lyuto » 18 май 2012, 11:47

Обозначение условные графические в электрических схемах.
Два тиристора включенных встречно параллельно.

Нет аватара
Chypman
Автор темы

Re: Что изображено на схеме?

Сообщение Chypman » 18 май 2012, 12:08

а что за L1 и кружок с палкой???

Аватара пользователя
FRIM@N
Энергетик
Энергетик

Re: Что изображено на схеме?

Сообщение FRIM@N » 18 май 2012, 13:07

Вероятно разъем, соединение.А дальше или регулятор или преобразователь полупроводниковый т.к. рисовать схему управления смысла особого нет обозначают только "ключ" ,регулятор.

Аватара пользователя
Morigan
Член клуба
Член клуба
Мастер
Мастер

Re: Что изображено на схеме?

Сообщение Morigan » 18 май 2012, 20:41

Chypman писал(а):
а что за L1 и кружок с палкой???

L1 - номер фазы; "кружок с палкой" - трансформатор тока, служит для контроля тока. А всё вместе (в квадратике) - структурная схема тиристорного преобразователя.
